Jak kuta jest stal? Proces, techniki i zastosowania

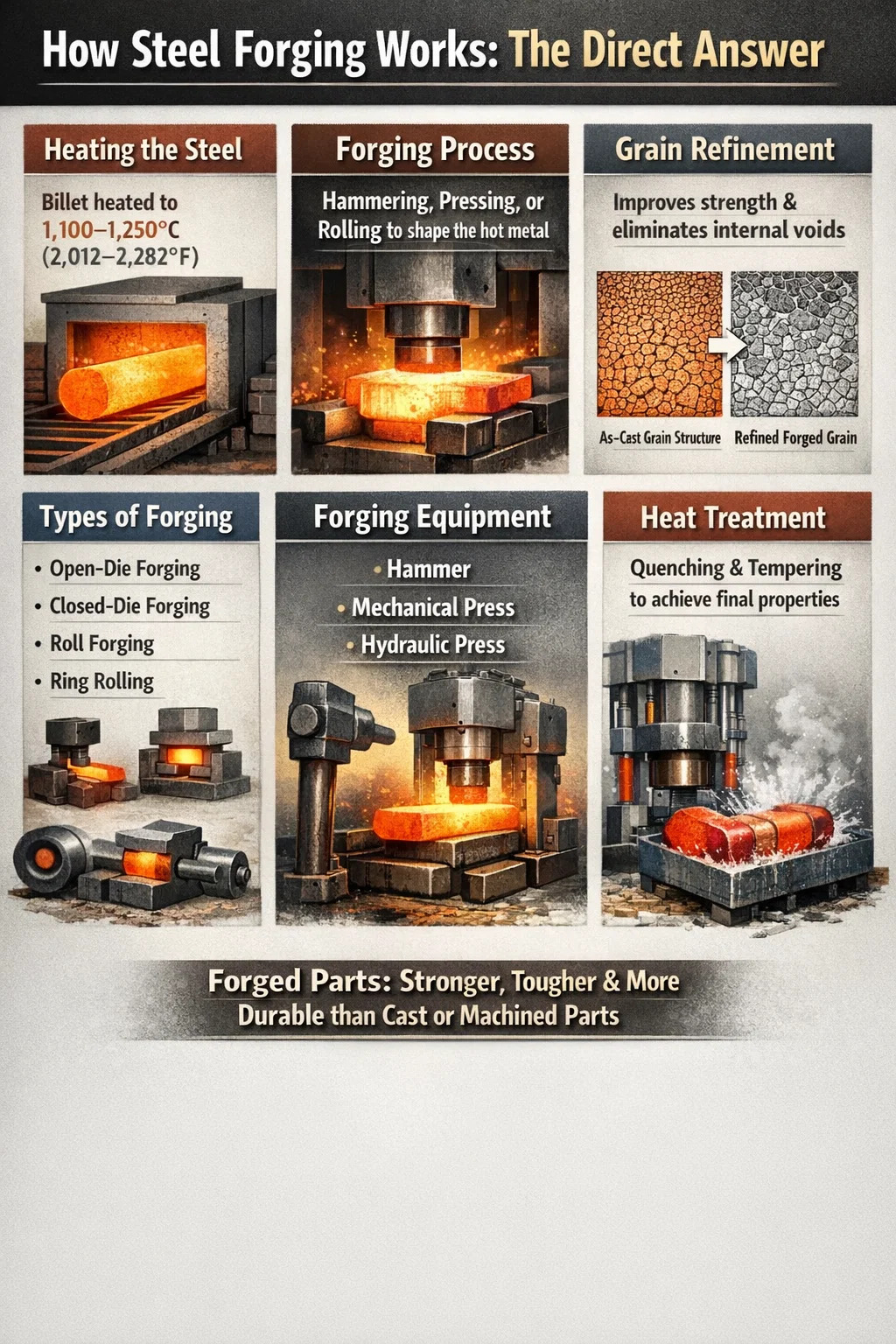

Jak działa kucie stali: bezpośrednia odpowiedź

Kucie stali to proces kształtowania stali poprzez przyłożenie siły ściskającej — poprzez młotkowanie, prasowanie lub walcowanie — podczas gdy metal jest podgrzewany do temperatury, która czyni go plastycznym i urabialnym, ale nie stopionym. Rezultatem jest część z doskonałe właściwości mechaniczne w porównaniu do elementów odlewanych lub obrabianych maszynowo, ponieważ proces kucia udoskonala wewnętrzną strukturę ziaren i eliminuje wewnętrzne puste przestrzenie.

W praktyce kęs lub wlewek stali jest podgrzewany pomiędzy 1100°C i 1250°C (2012°F do 2282°F) do kucia na gorąco — najpopularniejsza metoda przemysłowa — a następnie umieszczany pod prasą lub młotkiem, który odkształca go do pożądanego kształtu. Ukształtowana część jest następnie chłodzona w kontrolowanych warunkach i wykańczana poprzez obróbkę skrawaniem, obróbkę cieplną lub obróbkę powierzchniową.

Nie jest to pojedyncza technika, ale rodzina powiązanych procesów. W zależności od geometrii części, wielkości produkcji, wymaganych tolerancji i gatunku materiału, producenci wybierają spośród kucia swobodnie matrycowego, kucia matrycowego (odciskowego), kucia walcowego, walcowania pierścieniowego lub kucia izotermicznego. Każdy z nich zapewnia inny kompromis między wykorzystaniem materiału, kosztem matrycy, dokładnością wymiarową i osiągalną złożonością.

Surowiec: wybór odpowiedniej stali do kucia

Nie każdy gatunek stali jest kuty w ten sam sposób. Zawartość węgla, pierwiastki stopowe i czystość stopu wpływają na przepływ materiału pod ciśnieniem i właściwości, jakie osiąga gotowa część. Stale nadające się do kucia można ogólnie podzielić na następujące grupy:

• Stale niskowęglowe (0,05–0,30% C): Bardzo plastyczny i łatwy do kucia; stosowany do części konstrukcyjnych, śrub i wałów, które nie wymagają ekstremalnej twardości.
• Stale średniowęglowe (0,30–0,60% C): Koń pociągowy przemysłu kucia; gatunki takie jak AISI 1040 i 4140 są stosowane do wałów korbowych, korbowodów, przekładni i osi.
• Stale wysokowęglowe (0,60–1,00% C): Twardsze i mocniejsze, ale bardziej wrażliwe na pękanie podczas kucia; stosowany do sprężyn, szyn i narzędzi skrawających.
• Stale stopowe (seria 4000, 8000): Dodatki chromu, molibdenu, niklu i wanadu poprawiają hartowność i wytrzymałość; powszechne w przemyśle lotniczym i ciężkich maszynach.
• Stale nierdzewne (seria 300 i 400): Wymagają wyższych ciśnień kucia i ściślejszej kontroli temperatury; stosowane w przemyśle chemicznym, przetwórstwie spożywczym i medycznym.

Półfabrykat do odkuwki dostarczany jest w postaci prętów okrągłych, kęsów wyciętych z prętów walcowanych lub wlewków na bardzo duże części. Masa kęsów komponentów samochodowych zazwyczaj waha się od 0,5 kg do 30 kg , podczas gdy duże odkuwki przemysłowe — takie jak wały turbin lub kołnierze zbiorników ciśnieniowych — można rozpocząć od wlewków o masie kilku ton.

Ogrzewanie stali: temperatura, piece i kontrola kamienia

Nagrzewanie to miejsce, w którym faktycznie rozpoczyna się proces kucia i jest on znacznie bardziej kontrolowany, niż sugeruje obraz świecącego pręta wyciągniętego z ognia. Nieprawidłowa temperatura — nawet o 50°C — może oznaczać pęknięte odkuwki, nadmierne zużycie matrycy lub części, które nie przejdą kontroli.

Zakresy temperatur kucia według rodzaju stali

Przemysłowe piece do kucia to piece obrotowe opalane gazem, piece przepychowe lub systemy ogrzewania indukcyjnego. Nagrzewanie indukcyjne stało się dominujące w przypadku masowej produkcji mniejszych kęsów, ponieważ nagrzewa kęs o średnicy 50 mm do temperatury kucia w poniżej 60 sekund , eliminuje prawie całkowicie skalowanie powierzchni i używa z grubsza 30–40% mniej energii niż równoważne systemy pieców gazowych.

Kamień — warstwa tlenku żelaza tworząca się na powierzchni podczas ogrzewania w piecu gazowym — jest stałym problemem. Jeśli zgorzelina zostanie wciśnięta w powierzchnię części poprzez kontakt z matrycą, tworzy defekty powierzchni, które wymagają dodatkowej obróbki lub powodują odrzucenie. Wysokociśnieniowe dysze wodne do odkamieniania działające przy 150–200 barów są standardem na liniach pras, aby usunąć zgorzelinę bezpośrednio przed wejściem kęsa do matrycy.

Kucie swobodnie matrycowe: elastyczność w przypadku dużych i niestandardowych części

Kucie matrycowe — zwane także kuciem swobodnym lub kuciem kowalskim — wykorzystuje matryce płaskie, w kształcie litery V lub o prostych konturach, które nie otaczają przedmiotu obrabianego. Operator lub zautomatyzowany system obraca i zmienia położenie kęsa pomiędzy każdym skokiem prasy, stopniowo nadając mu pożądany kształt. Technika ta zapewnia kuźni ogromną elastyczność: pojedynczy zestaw płaskich matryc może wytwarzać dowolną liczbę różnych kształtów części po prostu zmieniając sposób manipulacji przedmiotem obrabianym.

Kucie na otwartej matrycy jest metodą z wyboru w przypadku części, które są zbyt duże dla zamkniętych matryc — wałów wirników turbin, wałów napędowych statków, dużych kołnierzy, płaszczy zbiorników ciśnieniowych i walców młynów. Części produkowane w ten sposób mogą ważyć od kilku kilogramów do nawet kilkaset ton . Prasa o nacisku 300 MN w Drugiej Grupie Przemysłu Ciężkiego w Chinach jest jedną z największych na świecie i może kuć elementy z tytanu i stali dla elektrowni jądrowych i konstrukcji lotniczych.

Sekwencja procesu dla dużego wału zazwyczaj wygląda następująco:

1. Wlewek jest odlewany i pozostawiany do zestalenia; sekcje górną (pionową) i dolną (tyłową) z segregacją i pustkami są odcinane, usuwane do 20–25% pierwotnej masy wlewka .
2. Pozostały wlewek jest ponownie podgrzewany i spęczany (ściskany osiowo), aby rozbić strukturę ziaren po odlaniu i zamknąć wewnętrzne puste przestrzenie.
3. Kęs jest wyciągany (wydłużany) pod prasą, obracając się stopniowo pomiędzy pociągnięciami, aby równomiernie obrobić materiał.
4. W przypadku dużych elementów wymagane jest wielokrotne ponowne nagrzewanie, aby utrzymać temperaturę roboczą powyżej granicy kucia wykańczającego.
5. Zgrubna odkuwka jest poddawana obróbce zgrubnej w celu usunięcia nierówności powierzchni i sprawdzana ultradźwiękowo pod kątem wad wewnętrznych.

Zużycie materiału w kuciu swobodnie matrycowym jest zazwyczaj niższe niż w przypadku pracy z matrycą zamkniętą 60–75% początkowej masy wlewka trafia do gotowej odkuwki. Reszta jest usuwana w postaci plonu, zgorzeliny i materiału do obróbki. Mimo to w przypadku bardzo dużych lub jednorazowych części niskie koszty matrycy sprawiają, że matryca otwarta jest jedyną ekonomicznie opłacalną opcją.

Kucie matrycowe: precyzyjna i masowa produkcja

Kucie matrycowe — zwane także kuciem matrycowym — wykorzystuje dopasowane górne i dolne połówki matrycy, które zawierają dokładny negatyw gotowej części. Po zamknięciu prasy nagrzany kęs stalowy wypełnia wnękę matrycy i przyjmuje precyzyjny kształt wycisku. Nadmiar metalu wyciska się w cienki pierścień zwany wypływką, który później jest odcinany.

Jest to dominująca metoda w przypadku wielkoseryjnej produkcji elementów konstrukcyjnych i mechanicznych: korbowodów samochodowych, zwrotnic, piast kół, dźwigarów skrzydeł samolotów i narzędzi ręcznych. Nowoczesne kucie matrycowe osiąga tolerancje wymiarowe min ±0,5 mm lub mniej na elementach średniej wielkości, znacznie ograniczając obróbkę końcową w porównaniu z odlewaniem.

Sekwencja matryc wielostanowiskowych

Skomplikowane części rzadko są kute do ostatecznego kształtu za jednym zamachem. Blok matrycy jest podzielony na wiele stanowisk wyciskowych ułożonych w kolejności:

• Pełniejsze wrażenie: Redystrybuuje metal wzdłużnie, zmniejszając przekrój poprzeczny w określonych punktach.
• Wrażenie Edgera: Zbiera metal w określonych strefach i z grubsza kształtuje profil przekroju poprzecznego.
• Wyświetlenie blokujące: Wstępnie formuje obrabiany przedmiot do kształtu, który bardzo przypomina ostateczną część, ale ma większe promienie i większy ciąg.
• Wrażenie finiszera: Przywraca część do ostatecznej geometrii, tworząc drobne szczegóły i małe promienie. Tutaj generowany jest Flash.

W przypadku typowego korbowodu samochodowego ze stali AISI 4140 cała sekwencja – od włożenia kęsa do wyjęcia odkuwki z wypływką – trwa poniżej 30 sekund na nowoczesnej prasie mechanicznej o sile od 25 000 do 40 000 kN. Może produkować pojedyncza linia kucia 600 do 1200 korbowodów na godzinę .

Flash i wykorzystanie materiałów

Flash zazwyczaj reprezentuje 10–20% masy kęsa w konwencjonalnym kuciu matrycowym. Kucie bezwypływkowe – wariant, w którym matryca jest całkowicie zamknięta, a objętość kęsa jest dokładnie dopasowana do wnęki – może wyeliminować te odpady, ale wymaga bardzo dokładnego przygotowania kęsa i większych sił prasowania. Stosowany jest do części takich jak półfabrykaty przekładni i pierścienie łożysk, gdzie oszczędność kosztów materiałów uzasadnia dodatkową złożoność.

Kucie i walcowanie pierścieni: specjalistyczne metody kształtowania

Oprócz dwóch głównych kategorii kucia matrycowego warto poznać kilka specjalistycznych procesów kucia stali, ponieważ dominują one w określonych kategoriach produktów.

Kucie walcowe

Podczas kucia na walcach nagrzany kęs przechodzi pomiędzy dwoma przeciwbieżnymi walcami z ukształtowanymi rowkami wyciętymi na ich powierzchniach. W miarę przechodzenia kęsa rolki zmniejszają jego przekrój i wydłużają go, rozprowadzając metal w precyzyjny sposób potrzebny do następnej operacji kucia. Kucie na walcach jest szeroko stosowane jako etap wstępnego formowania przed kuciem w matrycy zamkniętej wydłużonych części, takich jak korbowody i półfabrykaty resorów płytkowych. Poprawia dystrybucję materiału i zmniejsza liczbę wymaganych wycisków w zamkniętej matrycy, zużycie matrycy tnącej i czas cyklu.

Toczenie pierścienia

Walcowanie pierścieni wytwarza pierścienie bez szwu poprzez przebicie otworu w odkuwce w kształcie dysku, a następnie rozciągnięcie go pomiędzy napędzanym walcem głównym a walcem napinającym, podczas gdy płaskie walce osiowe kontrolują wysokość pierścienia. Rezultatem jest bezszwowy pierścień z ciągłą strukturą ziaren na całym obwodzie — to znacząca zaleta konstrukcyjna w porównaniu z pierścieniami wycinanymi z blachy lub wytwarzanymi przez spawanie.

Dostępne są pierścienie walcowane, od małych bieżni łożyskowych o wadze poniżej 1 kg do masywnych kołnierzy turbin wiatrowych i kołnierzy zbiorników reaktorów jądrowych o średnicach zewnętrznych przekraczających 8 metrów i ciężary powyżej 100 ton . Przemysł lotniczy w dużym stopniu opiera się na elementach walcowanych pierścieniowo z tytanu i stali do obudów, ram i grodzi silników odrzutowych.

Kucie na zimno i na ciepło: obróbka stali poniżej temperatury czerwonej

Kucie na gorąco nie jest jedyną opcją. Kucie na zimno — wykonywane w temperaturze pokojowej lub zbliżonej — i kucie na ciepło — zwykle w temp 650–900°C do stali — oferują różne kombinacje wykończenia powierzchni, dokładności wymiarowej i parametrów mechanicznych.

Kucie na zimno

Kucie stali na zimno polega na utwardzaniu przez zgniot: w miarę odkształcania się plastycznego metalu wzrasta gęstość dyslokacji i staje się on coraz mocniejszy. Można osiągnąć części produkowane przez kucie na zimno wykończenie powierzchni Ra 0,4–1,6 µm i tolerancje wymiarowe węższe niż ±0,05 mm bez żadnej obróbki. Podstawowym zastosowaniem jest masowa produkcja śrub, nakrętek, wkrętów i formowanych na zimno półfabrykatów przekładni.

Ograniczeniem są wymagane duże siły. Kucie na zimno stali niskowęglowej wymaga naprężeń płynięcia wynoszących 500–800 MPa , w porównaniu do 80–150 MPa dla tego samego materiału w temperaturach kucia na gorąco. Matryce zużywają się szybko, a stal musi zazwyczaj być wyżarzana i ponownie smarowana (często za pomocą systemów mydła fosforanowego) pomiędzy etapami operacji formowania wieloprzebiegowego.

Kucie na ciepło

Kucie na ciepło plasuje się pomiędzy ciepłem a zimnem, zarówno pod względem temperatury, jak i wyniku. W temperaturach pośrednich naprężenia płynięcia są zmniejszone w porównaniu z obróbką na zimno, co zmniejsza wymagania dotyczące tonażu prasy, podczas gdy jakość powierzchni i precyzja wymiarowa są znacznie lepsze niż w przypadku kucia na gorąco, ponieważ tworzy się mniejsza zgorzelina i mniejszy jest skurcz termiczny. Kucie na gorąco jest coraz częściej stosowane w precyzyjnych przekładniach i elementach przegubów homokinetycznych w samochodowych układach napędowych, gdzie połączenie dokładności kształtu zbliżonej do netto i dobrej integralności powierzchni zmniejsza całkowity koszt produkcji w porównaniu z sekwencjami kucia na gorąco, a następnie maszyny.

Sprzęt do kucia: młoty, prasy mechaniczne i prasy hydrauliczne

Maszyna dostarczająca siłę kucia kształtuje ekonomikę, wydajność i wydajność operacji w takim samym stopniu, jak projekt matrycy. W kuciu stali przemysłowej dominują trzy główne typy maszyn:

Kucie młotów

Młoty dostarczają energię poprzez upuszczenie lub wbicie tłoka w dół z dużą prędkością. Energia odkształcenia jest energią kinetyczną poruszającego się stempla. Młotki grawitacyjne są najprostszym typem; młoty mechaniczne wykorzystują parę, sprężone powietrze lub ciśnienie hydrauliczne do przyspieszania siłownika, osiągając energię uderzenia 5 kJ do ponad 1000 kJ do dużych młotów parowych dwustronnego działania. Młoty doskonale nadają się do kucia na otwartej matrycy o skomplikowanych kształtach, ponieważ wielokrotne szybkie uderzenia mogą stopniowo obrabiać materiał. Wysoka prędkość odkształcenia uderzeń młotka oznacza również krótszy czas kontaktu matrycy i mniejsze obciążenie termiczne matrycy.

Mechaniczne prasy kuźnicze

Prasy mechaniczne wykorzystują mimośrodową korbę napędzaną kołem zamachowym do przekształcania energii obrotowej w pojedynczy skok tłoka na obrót. Możliwości wahają się od 5 000 kN do 125 000 kN . Ich stały skok i przewidywalna pozycja tłoka sprawiają, że idealnie nadają się do wielowyciskowej pracy z zamkniętymi matrycami przy ścisłej powtarzalności wymiarowej. Prasa mechaniczna o nacisku 63 000 kN – typowy rozmiar dla ciężkich odkuwek samochodowych – zwykle pracuje z prędkością 40–80 uderzeń na minutę , umożliwiając bardzo wysokie tempo produkcji.

Prasy hydrauliczne do kucia

Prasy hydrauliczne wytwarzają siłę poprzez płyn pod wysokim ciśnieniem działający na cylinder. W przeciwieństwie do pras mechanicznych, mogą utrzymać pełny tonaż przez cały skok i można je zaprogramować ze złożonymi profilami prędkości i siły tłoka. To sprawia, że ​​są one niezbędne do kucia izotermicznego nadstopów lotniczych i kosmicznych, gdzie potrzebne są małe prędkości odkształcania, aby uniknąć adiabatycznego nagrzewania i pękania, a także w przypadku bardzo dużych operacji z otwartą matrycą. Największe na świecie prasy kuźnicze — m.in Prasa 750 MN w VSMPO-AVISMA w Rosji — są hydrauliczne.

Co dzieje się ze strukturą ziaren podczas kucia stali

Mechaniczna wyższość odkuwek nad odlewami wynika bezpośrednio z wpływu kucia na wewnętrzną mikrostrukturę stali. Zrozumienie tego wyjaśnia, dlaczego odkuwki są przeznaczone do zastosowań krytycznych, nawet jeśli kosztują znacznie więcej.

Stal w stanie surowym zawiera grubą, dendrytyczną strukturę ziaren z chemiczną segregacją pomiędzy granicami ziaren a wewnętrznymi pustkami skurczowymi lub porowatością. Kiedy ten materiał jest kuty, dzieje się jednocześnie kilka rzeczy:

• Rozdrobnienie ziarna: Duże ziarna odlewu są rozbijane przez odkształcenie plastyczne, a następnie rekrystalizują na mniejsze, bardziej jednolite ziarna równoosiowe podczas i po obróbce na gorąco. Mniejsze ziarna oznaczają lepszą wytrzymałość i wytrzymałość zmęczeniową.
• Zamknięcie pustki: Porowatość wewnętrzna i mikroskurcz są zagęszczane i zgrzewane pod wpływem naprężeń ściskających powstających podczas kucia, szczególnie w wieloprzejściowych operacjach z otwartą matrycą przy wysokich współczynnikach redukcji.
• Przepływ włókien: Wtrącenia niemetaliczne i podłużnice węglikowe są wydłużone i wyrównane z kierunkiem przepływu metalu, tworząc wzór przepływu ziaren. Gdy matryca do kucia jest prawidłowo zaprojektowana, przepływ włókien dopasowuje się do konturu części, a linie przepływu ziaren przebiegają równolegle do osi naprężeń podczas pracy, co znacznie poprawia odporność zmęczeniową w porównaniu z półfabrykatem obrobionym maszynowo, w którym linie przepływu są przecinane.
• Homogenizacja: Powtarzające się nagrzewanie i odkształcanie rozprowadzają elementy stopowe bardziej równomiernie, zmniejszając gradienty składu, które osłabiają konstrukcje odlewów.

Dobrze kuty element stalowy może wykazywać do 40% wyższa wytrzymałość zmęczeniowa, 20% wyższa wytrzymałość na rozciąganie i wyraźnie lepsza udarność w porównaniu do elementu odlewanego o tym samym składzie nominalnym. W zastosowaniach takich jak podwozia samolotów lub wały korbowe w samochodach – gdzie czynniki projektowe to cykliczne obciążenia i okazjonalne obciążenia udarowe – nie są to marginalne korzyści.

Obróbka cieplna po kuciu: zakończenie cyklu metalurgicznego

W przypadku większości odkuwek ze stali stopowej sama operacja kucia nie zapewnia wymaganych końcowych właściwości mechanicznych. Obróbka cieplna po kuciu to etap, który pozwala uzyskać docelową kombinację wytrzymałości, twardości i wytrzymałości.

Normalizowanie

Ogrzewanie do 850–950°C a chłodzenie powietrzem udoskonala strukturę ziaren i ujednolica mikrostrukturę po kuciu. Normalizowanie jest często określane jako podstawowa obróbka odkuwek ze stali węglowej i niskostopowej przed obróbką końcową i czasami jest jedyną obróbką cieplną wymaganą w zastosowaniach o niższych wydajnościach.

Hartuj i hartuj (Q&T)

W przypadku odkuwek ze stali stopowych o wysokiej wytrzymałości, austenityzacja (zwykle 830–900°C ), hartowanie w wodzie, oleju lub polimerze, a następnie odpuszczanie w temp 450–680°C jest standardową drogą do osiągnięcia wysokiej wytrzymałości przy odpowiedniej wytrzymałości. Odkuwka ze stali AISI 4340 w stanie Q&T może osiągnąć wytrzymałość na rozciąganie 1000–1800 MPa w zależności od temperatury odpuszczania, dzięki czemu nadaje się do elementów konstrukcyjnych samolotów i części układu napędowego o dużej wytrzymałości.

Wyżarzanie i odprężanie

Duże odkuwki o złożonej geometrii mogą zachować znaczne naprężenia szczątkowe powstałe w wyniku nierównomiernego chłodzenia po kuciu. Wyżarzanie odprężające przy 550–650°C — poniżej temperatury przemiany — zmniejsza naprężenia szczątkowe bez istotnej zmiany twardości, zapobiegając odkształceniom podczas obróbki końcowej. Ten krok jest standardową praktyką w przypadku dużych korpusów zaworów, bloków matryc i elementów zbiorników ciśnieniowych.

Kontrola jakości i badania w kuciu stali

Odkuwki stalowe przeznaczone do zastosowań krytycznych przechodzą rygorystyczny system kontroli, który obejmuje zarówno jakość powierzchni, jak i jakość wewnętrzną. Konkretne wymagane testy zależą od normy branżowej — ASTM, EN, JIS lub specyfikacji specyficznych dla klienta — ale szeroko stosowane są następujące:

• Badania ultradźwiękowe (UT): Fale dźwiękowe o wysokiej częstotliwości wykrywają wewnętrzne wady – pęknięcia, puste przestrzenie, wtrącenia – które są niewidoczne na powierzchni. Wymagane w przypadku praktycznie wszystkich odkuwek sprzętu lotniczego, nuklearnego i ciśnieniowego; kryteria akceptacji są określone według strefy (np. brak wskazania przekraczającego 2 mm odpowiednik otworu o płaskim dnie w strefie odwiertu).
• Kontrola cząstek magnetycznych (MPI): Wykrywa pęknięcia powierzchniowe i przypowierzchniowe w stalach ferromagnetycznych poprzez namagnesowanie części i nałożenie zawiesiny cząstek żelaza. Standard dla odkuwek kluczowych dla bezpieczeństwa motoryzacji, takich jak zwrotnice i piasty kół.
• Testowanie twardości: Twardość Brinella lub Rockwella mierzona na powierzchniach obrobionych potwierdza, że obróbka cieplna osiągnęła docelowy zakres właściwości.
• Próby rozciągania i udarności: Badania niszczące na oddzielnie kutych odcinkach testowych — lub na przedłużeniach kutych na części — weryfikują granicę plastyczności, ostateczną wytrzymałość na rozciąganie, wydłużenie i energię uderzenia karbu Charpy’ego V w określonych temperaturach.
• Kontrola wymiarowa: Weryfikacja wszystkich krytycznych wymiarów w oparciu o rysunek techniczny CMM (współrzędnościowa maszyna pomiarowa) z pełną identyfikowalnością danych pomiarowych.

Testy makrotrawienia — cięcie, polerowanie i trawienie przekroju odkuwki rozcieńczonym roztworem kwasu — ujawniają linie przepływu ziaren, potwierdzają, że odpowiadają one zamierzonemu wzorowi i ujawniają wszelkie wewnętrzne segregacje, orurowanie lub szwy, które UT może przeoczyć. Test ten jest powszechnie stosowany w celu kwalifikacji pierwszego artykułu nowych projektów matryc.

Typowe wady odkuwek stalowych i ich przyczyny

Nawet dobrze kontrolowane operacje kucia powodują powstawanie wadliwych części. Rozpoznanie pierwotnej przyczyny każdego rodzaju wady jest niezbędne do skorygowania procesu, zanim zgromadzą się duże ilości złomu.

Gdzie stosowane są kute części stalowe: zastosowania przemysłowe

Odkuwki stalowe można znaleźć praktycznie w każdej branży, w której komponenty muszą wytrzymywać duże naprężenia, wielokrotne obciążenia lub podwyższone temperatury. Następujące sektory odpowiadają za zdecydowaną większość światowej produkcji kuźni:

Przemysł motoryzacyjny

Sektor motoryzacyjny zużywa mniej więcej 60% wszystkich odkuwek produkowanych na świecie . Typowy samochód osobowy składa się z ponad 250 kutych elementów: wałów korbowych, korbowodów, wałków rozrządu, przekładni, zwrotnic, piast kół, zacisków hamulcowych, wahaczy i obudów przegubów homokinetycznych. Przejście na pojazdy elektryczne zmienia mieszankę – mniej wałów korbowych i tłoków – ale zwiększa zapotrzebowanie na duże elementy konstrukcyjne obudów akumulatorów i wały silników elektrycznych.

Lotnictwa i Obrony

Odkuwki lotnicze podlegają najbardziej rygorystycznym wymogom certyfikacji materiałów i procesów w każdej branży. Elementy konstrukcyjne płatowca — dźwigary skrzydeł, ramy kadłuba, rozpórki podwozia — oraz elementy silnika — tarcze sprężarek, tarcze turbin, wały — są prawie wyłącznie kute. Zawiera jeden szerokokadłubowy samolot komercyjny ponad 1500 kutych części , wiele z nich to duże elementy z aluminium lub tytanu, a nie ze stali, ale w podwoziach i układach uruchamiających dominują odkuwki ze stali o wysokiej wytrzymałości.

Wytwarzanie ropy, gazu i energii

Kołnierze zbiorników ciśnieniowych, korpusy zaworów, armatura rurociągów, elementy głowicy odwiertu i wirniki turbin to krytyczne zastosowania kucia w sektorze energetycznym. Części te pracują pod wysokim ciśnieniem, w wysokiej temperaturze i często w środowiskach korozyjnych, gdzie porowatość odlewu stanowiłaby niedopuszczalne ryzyko. Duże odkuwki wirników turbin dla elektrowni parowych mogą ważyć ponad 200 ton po końcowej obróbce i wymagają miesięcy kucia, obróbki cieplnej i testowania przed dostawą.

Sprzęt budowlany i górniczy

Ogniwa gąsienic, koła łańcuchowe, zęby czerpaków, wiertła do skał i sworznie konstrukcyjne w ciężkim sprzęcie budowlanym i górniczym opierają się na kutej stali ze względu na jej odporność na uderzenia i ścieranie. Niezwykle wysokie obciążenia dynamiczne tych elementów – duży ząb łyżki koparki może wytrzymać dziesiątki tysięcy cykli uderzeń na zmianę – sprawiają, że doskonała wytrzymałość odkuwek jest niezbędna dla akceptowalnego okresu użytkowania.

Nowoczesne osiągnięcia technologii kucia stali

Fizyka rdzenia kucia stali nie uległa zmianie – metal nadal płynie pod ciśnieniem po podgrzaniu – ale technologia towarzysząca temu procesowi znacznie się rozwinęła w ciągu ostatnich dwóch dekad.

Symulacja analizy elementów skończonych (FEA). procesu kucia — przy użyciu oprogramowania takiego jak Deform, FORGE lub Simufact — umożliwia inżynierom przewidywanie przepływu metalu, rozkładu odkształceń, naprężeń matrycy i potencjalnych lokalizacji defektów przed wycięciem pojedynczej matrycy. To radykalnie zmniejszyło liczbę powtórzeń próbnych matryc wymaganych w przypadku nowych, złożonych części, skracając czas i koszty opracowywania matryc 30–50% w wielu przypadkach.

Prasy hydrauliczne i serwo-mechaniczne sterowane serwo umożliwiają programowalne profile prędkości tłoka, umożliwiając kucie na ciepło i izotermicznie materiałów, które wcześniej wymagały dedykowanego sprzętu lub w ogóle nie były wykonalne w kuciu matrycowym. Siłownik można spowolnić w krytycznych etapach, aby kontrolować wytwarzanie ciepła i przepływ metalu, lub przyspieszyć, aby zoptymalizować czas cyklu w przypadku mniej wrażliwych operacji.

Zautomatyzowane komórki kuźnicze połączenie nagrzewnic indukcyjnych, zrobotyzowanej obsługi kęsów, wieloosiowych systemów przenoszenia pras i inspekcji wizyjnej na linii umożliwiło uruchamianie linii do kucia w zamkniętych matrycach na dużą skalę przy minimalnym bezpośrednim nakładzie pracy. Nowoczesna linia do kucia samochodowego może mieć jeden operator nadzorujący od czterech do sześciu pras , z kontrolą jakości przeprowadzaną za pomocą skanowania laserowego i systemów wizyjnych na końcu linii.

Precyzyjne kucie w kształcie zbliżonym do netto — wytwarzanie części o geometrii tak bliskiej ostatecznej, że obróbka skrawaniem sprowadza się do lekkiego przejścia wykańczającego jedynie powierzchni funkcjonalnych — jest coraz bardziej powszechne w przypadku przekładni samochodowych i elementów łożysk. Takie podejście skraca czas obróbki, poprawia wykorzystanie materiału i zachowuje korzystny przepływ ziaren, który w przeciwnym razie obróbka zniszczyłaby na powierzchni części.
