Co to jest stop stali: skład, rodzaje i odkuwki

Co to jest stop stali — bezpośrednia odpowiedź

Stal jest zasadniczo stopem żelaza i węgla, a zawartość węgla zazwyczaj waha się od 0,02% do 2,14% wagowych . Jednakże, gdy ludzie pytają „co to jest stop stali”, często mają na myśli konkretnie stal stopową – kategorię stali, która wykracza poza zwykłą stal węglową poprzez dodanie jednego lub więcej dodatkowych pierwiastków stopowych, takich jak chrom, nikiel, molibden, wanad, mangan, krzem lub wolfram. Te dodatkowe elementy są celowo wprowadzane w celu poprawy określonych właściwości mechanicznych, fizycznych lub chemicznych, których sam węgiel nie jest w stanie osiągnąć.

W praktyce stal stopową dzieli się na dwie szerokie kategorie: stal niskostopowa , gdzie całkowita zawartość stopu jest niższa niż 8%, oraz stal wysokostopowa , gdzie całkowita zawartość stopu przekracza 8%. Stal nierdzewna, stal narzędziowa i stal szybkotnąca należą do kategorii wysokostopowych. Specyficzna kombinacja i stężenie pierwiastków stopowych bezpośrednio określa wytrzymałość, twardość, wytrzymałość, odporność na korozję i spawalność stali.

Jednym z najważniejszych zastosowań stali stopowej w przemyśle jest produkcja Odkuwki ze stali stopowej — elementy kształtowane pod wpływem sił ściskających, które zapewniają doskonałą strukturę ziaren i właściwości mechaniczne w porównaniu z odlewami lub prętami obrobionymi maszynowo. Zrozumienie składu stali stopowej jest zatem nierozerwalnie związane ze zrozumieniem, w jaki sposób te odkuwki są konstruowane i stosowane w różnych gałęziach przemysłu.

Podstawowe elementy stopowe stali i ich rola

Każdy pierwiastek stopowy dodawany do stali służy odrębnemu celowi metalurgicznemu. Poniższy podział obejmuje najczęściej używane elementy i specyficzne właściwości, jakie nadają:

Chrom (Cr)

Chrom dodaje się w ilościach od 0,5% do 30% w zależności od zastosowania. W stężeniach powyżej 10,5% tworzy pasywną warstwę tlenku na powierzchni stali, dając początek tak zwanej stali nierdzewnej. W niższych stężeniach chrom poprawia hartowność, odporność na zużycie i wytrzymałość w wysokiej temperaturze. Gatunki takie jak AISI 4140 i 4340 zawierają chrom jako kluczowy pierwiastek i należą do najczęściej wybieranych gatunków do odkuwek stali stopowych w zastosowaniach nośnych.

Nikiel (Ni)

Nikiel zwiększa wytrzymałość, szczególnie w niskich temperaturach, co czyni go niezbędnym w zastosowaniach kriogenicznych i sprzęcie pracującym w środowisku arktycznym. Zwykle używany pomiędzy 1% i 9% nikiel poprawia również odporność na korozję i pomaga utrzymać plastyczność po utwardzeniu. Stal klasy 9Ni, zawierająca około 9% niklu, jest powszechnie stosowana w zbiornikach magazynujących skroplony gaz ziemny (LNG) pracujących w temperaturach sięgających -196°C.

Molibden (Mo)

Nawet w małych ilościach – zazwyczaj 0,15% do 0,30% — molibden radykalnie poprawia hartowność, odporność na pełzanie w podwyższonych temperaturach i odporność na korozję wżerową. W stalach chromowo-molibdenowych (CrMo), które są standardowymi materiałami na rurociągi wysokociśnieniowe i odkuwki ze stali stopowej w sektorze wytwarzania energii, molibden ma kluczowe znaczenie dla długoterminowej integralności konstrukcji w warunkach cykli termicznych.

Wanad (V)

Wanad stosuje się w stężeniach zazwyczaj poniżej 0,2% , jednak jego działanie rozdrabniające ziarno jest znaczące. Tworzy drobne węgliki i azotki, które ustalają granice ziaren, co skutkuje drobniejszymi mikrostrukturami i lepszą wytrzymałością zmęczeniową. Gatunki modyfikowane wanadem są powszechnie stosowane w kutych wałach korbowych, korbowodach i półfabrykatach przekładni, gdzie najważniejsza jest trwałość zmęczeniowa.

Mangan (Mn)

Mangan występuje praktycznie we wszystkich stalach, zazwyczaj pomiędzy 0,3% i 1,6% . Działa jako odtleniacz, łączy się z siarką, aby zapobiec kruchości na gorąco oraz zwiększa wytrzymałość i hartowność. Stale o wyższej zawartości manganu — takie jak stal Hadfielda zawierająca około 12–14% Mn — wykazują wyjątkowe właściwości podczas utwardzania, dzięki czemu nadają się do zastosowań odpornych na uderzenia, takich jak sprzęt górniczy i przejazdy kolejowe.

Krzem (Si)

Krzem jest przede wszystkim odtleniaczem, ale także poprawia wytrzymałość i twardość. W stali sprężynowej i stali elektrotechnicznej zawartość krzemu może sięgać nawet 4,5% , gdzie znacznie zmniejsza straty magnetyczne i poprawia rezystywność elektryczną. W konstrukcyjnych stalach stopowych zawartość krzemu jest zwykle kontrolowana w zakresie od 0,15% do 0,35%.

Wolfram (W) i kobalt (Co)

Wolfram tworzy stabilne węgliki, które utrzymują twardość w podwyższonych temperaturach – do 600°C i więcej — co czyni go niezbędnym w przypadku stali narzędziowych szybkotnących, takich jak M2 i T1. Kobalt dodatkowo zwiększa twardość na gorąco i jest stosowany w połączeniu z wolframem w wysokiej jakości narzędziach skrawających.

Typowe gatunki stali stopowej i ich składy

Poniższa tabela podsumowuje kilka szeroko stosowanych gatunków stali stopowej, ich skład nominalny i główne obszary zastosowań, szczególnie w odniesieniu do odkuwek ze stali stopowej:

Co sprawia, że odkuwki ze stali stopowej różnią się od innych form

Kiedy stal stopowa jest przetwarzana poprzez kucie – w przeciwieństwie do odlewania, walcowania lub obróbki skrawaniem z kęsów – powstały element wykazuje zasadniczo odmienną strukturę wewnętrzną. Kucie poddaje metal działaniu siły ściskającej, zarówno na gorąco, jak i na zimno, co pozwala osiągnąć kilka krytycznych wyników metalurgicznych:

• Rozdrobnienie ziarna: W procesie kucia gruboziarniste struktury ziaren odlewanych są rozbijane na drobne, równoosiowe ziarna. Drobniejsze ziarna oznaczają wyższą wytrzymałość i lepszą odporność na zmęczenie. W odkuwkach ze stali stopowej jest to wzmacniane przez pierwiastki rozdrabniające ziarno, takie jak wanad i niob.
• Wyrównanie przepływu ziarna: Kiedy stal stopowa jest kuta do kształtu zbliżonego do netto, przepływ ziaren podąża za konturem części, a nie jest przecinany w wyniku obróbki mechanicznej. Ta kierunkowa struktura ziaren znacznie poprawia wytrzymałość na rozciąganie i trwałość zmęczeniową w głównym kierunku naprężeń – co jest kluczową zaletą w przypadku elementów takich jak wały korbowe, korbowody i kołnierze.
• Eliminacja pustych przestrzeni wewnętrznych: Kucie na gorąco w temperaturach zwykle pomiędzy 1100°C a 1250°C zamyka wszelkie wewnętrzne porowatości lub wnęki skurczowe, które mogły powstać podczas krzepnięcia pierwotnego wlewka, dając jednorodny, gęsty produkt.
• Poprawiona odporność na uderzenia: Połączenie drobnoziarnistej struktury i kierunkowego przepływu włókien w odkuwkach ze stali stopowej skutkuje wartościami udarności Charpy'ego V, które można 30% do 50% wyżej niż równoważne odlewy badane w kierunku poprzecznym.

Na przykład odkuwka AISI 4340 poddana obróbce cieplnej do wytrzymałości na rozciąganie 1000 MPa może wykazywać energię uderzenia Charpy'ego ponad 80 J w temperaturze pokojowej, podczas gdy odlew o podobnym składzie i obróbce cieplnej może osiągnąć jedynie 50–60 J w identycznych warunkach. Ta różnica nie jest czysto akademicka — w zastosowaniach krytycznych dla bezpieczeństwa określa, czy komponent przetrwa warunki przeciążenia, czy też ulegnie katastrofalnemu pęknięciu.

Proces kucia stali stopowej — od kęsa do gotowego elementu

Produkcja wysokiej jakości odkuwek ze stali stopowej wymaga starannej kontroli na każdym etapie procesu produkcyjnego. Poniżej znajduje się typowa sekwencja produkcji elementów ze stali stopowej kutej na gorąco:

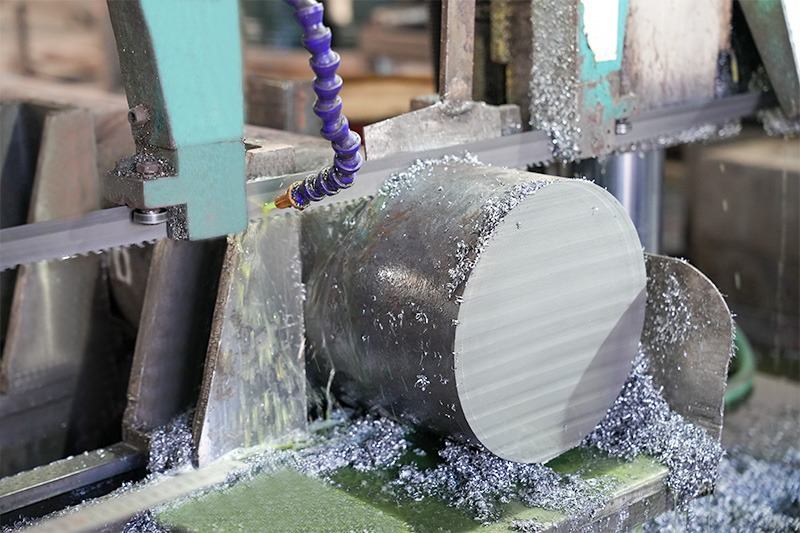

1. Wybór surowców i certyfikacja: Kęsy lub wlewki ze stali stopowej pochodzą od producentów stali posiadających udokumentowaną chemię cieplną, co potwierdza, że wszystkie stężenia pierwiastków stopowych odpowiadają specyfikacji. Testowanie ultradźwiękowe przychodzącego kęsa jest standardową praktyką w zastosowaniach krytycznych.
2. Ogrzewanie: Kęsy są podgrzewane w piecach opalanych gazem lub elektrycznym do odpowiedniej temperatury kucia, zazwyczaj pomiędzy 1100°C i 1250°C dla większości gatunków niskostopowych. Precyzyjna kontrola temperatury zapobiega odwęgleniu warstwy wierzchniej i zapewnia jednolitą plastyczność w całym przekroju.
3. Operacje kucia: W zależności od geometrii i wymaganego przepływu ziaren kęs może być kuty, rozciągany lub prasowany w zamkniętych matrycach. Odkuwki ze stali wielkostopowych — takie jak kołnierze zbiorników ciśnieniowych o średnicy przekraczającej 500 mm — są powszechnie produkowane na prasach hydraulicznych, począwszy od Pojemność od 2000 do 10 000 ton .
4. Kontrolowane chłodzenie: Po kuciu kontrolowane chłodzenie — w powietrzu, w piecu lub pod kocami izolacyjnymi — zapobiega tworzeniu się twardego martenzytu, który mógłby spowodować pęknięcie elementu lub wprowadzenie naprężeń szczątkowych nieodpowiednich do późniejszej obróbki cieplnej.
5. Obróbka cieplna: Większość odkuwek ze stali stopowej poddawana jest austenityzacji, hartowaniu i odpuszczaniu (QT), aby osiągnąć ostateczną specyfikację właściwości mechanicznych. Temperatura austenityzacji, medium hartujące (woda, olej lub polimer) oraz temperatura i czas odpuszczania są krytycznymi zmiennymi. Na przykład odkuwki AISI 4140 przeznaczone do wyrobów rurowych w krajach naftowych (OCTG) są zazwyczaj odpuszczane w temperaturze 540°C i 650°C aby osiągnąć wymaganą równowagę wytrzymałości i wytrzymałości.
6. Badania nieniszczące (NDT): Gotowe odkuwki poddawane są testom ultradźwiękowym (UT), inspekcji magnetyczno-proszkowej (MPI) lub inspekcji penetracyjnej (DPI) w celu sprawdzenia integralności wewnętrznej i powierzchniowej przed dostawą.
7. Testy mechaniczne i certyfikacja: Pierścienie testowe lub przedłużenia kute integralnie z elementem są obrabiane maszynowo w celu przeprowadzenia testów rozciągania, twardości i udarności. Wyniki są dokumentowane w raporcie z testów materiałowych (MTR), który towarzyszy odkuwce klientowi.

Branże, które w dużym stopniu opierają się na odkuwkach ze stali stopowej

Popyt na odkuwki ze stali stopowej napędzany jest przez branże, w których integralność strukturalna nie podlega negocjacjom i gdzie awaria niesie ze sobą poważne konsekwencje – ekonomiczne, środowiskowe lub w zakresie bezpieczeństwa ludzi. Najważniejszymi odbiorcami są następujące sektory:

Ropa i Gaz

Wyposażenie głowicy odwiertu, korpusy choinek, zasuwy, kołnierze i złącza podmorskie są rutynowo produkowane jako odkuwki ze stali stopowej. Oceny takie jak F22 (2,25Cr-1Mo) , F91 (9Cr-1Mo-V) i gatunki niskotemperaturowe, takie jak F8 i F44, są określone w normie ASTM A182 dla kołnierzy i złączek pracujących pod wysokim ciśnieniem oraz w podwyższonych lub ujemnych temperaturach. Połączenie składu chemicznego stopów i procesu kucia gwarantuje, że komponenty te wytrzymują ciśnienie w głowicy odwiertu przekraczające 15 000 psi i są odporne na pękanie wywołane wodorem (HIC) w kwaśnych środowiskach.

Lotnictwa i Obrony

Elementy podwozia, elementy konstrukcyjne płatowca, wały silników i części systemów uzbrojenia produkowane są jako odkuwki ze stali stopowej z gatunków obejmujących AISI 4340, 300M (zmodyfikowany 4340 z dodatkami wanadu i krzemu) oraz stale maraging. Ostateczne wymagania dotyczące wytrzymałości na rozciąganie dla tych zastosowań rutynowo przekraczają 1700 MPa , przy rygorystycznych minimalnych wymaganiach dotyczących odporności na pękanie. Proces kucia jest tutaj niezbędny, ponieważ żaden proces odlewania nie pozwala na niezawodne osiągnięcie wymaganej kombinacji wytrzymałości i wytrzymałości na tych poziomach.

Wytwarzanie energii

Wirniki turbin parowych, wały generatorów, płaszcze zbiorników ciśnieniowych i tarcze turbin zarówno w konwencjonalnych elektrowniach cieplnych, jak i jądrowych należą do największych i najbardziej wymagających produkowanych odkuwek ze stali stopowej. Pojedyncza duża odkuwka wirnika turbiny może przeważyć 100 ton i wymagają tygodni kontrolowanego chłodzenia i obróbki cieplnej po kuciu. Materiały takie jak stal CrMoV (np. 1Cr-1Mo-0,25V) i gatunki niklowo-chromowo-molibdenowo-wanadowe (NiCrMoV) są określone ze względu na ich długoterminową odporność na pełzanie w temperaturze pary do 565°C oraz odporność na kruchość odpuszczania.

Transport samochodowy i ciężki

Sektor motoryzacyjny szeroko wykorzystuje odkuwki ze stali stopowej do produkcji elementów układu napędowego – wałów korbowych, korbowodów, wałków rozrządu, przekładni i zwrotnic. Gatunki stopów średniowęglowych, takie jak AISI 4140, 4340 i 8620 są najczęstszymi wyborami. Nowoczesne stale kute mikrostopowe (zawierające niewielkie dodatki niobu, wanadu czy tytanu) zyskały na popularności, ponieważ osiągają odpowiednią wytrzymałość dzięki kontrolowanej obróbce termomechanicznej bez konieczności oddzielnej operacji hartowania i odpuszczania, co zmniejsza koszty produkcji i zużycie energii.

Sprzęt górniczy i budowlany

Wały napędowe, ogniwa gąsienic spycharek, końcówki cylindrów hydraulicznych i sworznie łyżek do koparek górniczych i koparek są rutynowo produkowane jako duże odkuwki ze stali stopowej. Elementy te podlegają wysokim obciążeniom cyklicznym w połączeniu ze zużyciem ściernym i okazjonalnymi obciążeniami udarowymi. Gatunki oferujące wysoką twardość powierzchniową po obróbce cieplnej – zazwyczaj Wartości twardości Brinella od 300 do 400 HB — są preferowane ze względu na odporność na zużycie, przy zachowaniu odpowiedniej wytrzymałości rdzenia, aby wytrzymać pękanie pod wpływem uderzenia.

Normy i specyfikacje dotyczące odkuwek ze stali stopowej

Normy międzynarodowe definiują zarówno limity składu chemicznego, jak i wymagania dotyczące właściwości mechanicznych odkuwek ze stali stopowej stosowanych w regulowanych gałęziach przemysłu. Przed określeniem materiału kupujący i inżynierowie muszą zrozumieć, która norma ma zastosowanie do ich zastosowania. Do najczęściej przywoływanych standardów należą:

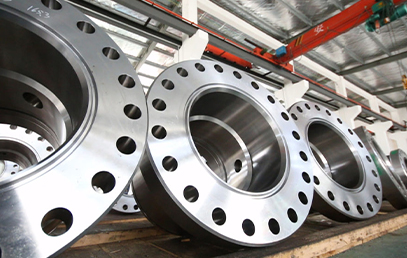

• ASTM A182: Standardowa specyfikacja dla kołnierzy rurowych z kutych lub walcowanych stopów i stali nierdzewnej, kutych złączek i zaworów do pracy w wysokich temperaturach. Obejmuje gatunki F5, F9, F11, F22, F91 i wiele innych według oznaczeń CrMo.
• ASTM A336: Obejmuje odkuwki stalowe na części ciśnieniowe i wysokotemperaturowe, stosowane na zbiorniki, zawory i armaturę w energetyce i przetwórstwie chemicznym.
• ASTM A508: Hartowane i odpuszczane, poddane obróbce próżniowej odkuwki ze stali węglowej i stopowej do zbiorników ciśnieniowych – intensywnie stosowane w nuklearnych zbiornikach ciśnieniowych.
• EN 10250: Norma europejska dotycząca odkuwek stalowych swobodnie matrycowych do ogólnych celów inżynieryjnych, z częściami obejmującymi stale niestopowe, specjalne stale stopowe i stale nierdzewne.
• ISO 9606 i AS 1085: Regionalne standardy regulujące kwalifikację kucia stali stopowych na poszczególnych rynkach krajowych.
• NACE MR0175 / ISO 15156: Nie jest to norma dotycząca kucia jako taka, ale określa wymagania dotyczące elementów ze stali stopowej stosowanych w środowiskach zawierających siarkowodór (H₂S) – w tym limity twardości krytyczne dla odkuwek w kwaśnej atmosferze ropy i gazu.

W przypadku wielu krytycznych zastosowań samo określenie standardu jest niewystarczające. Wymagania dodatkowe – np Dodatek S1 (test Charpy’ego w niskiej temperaturze) , badanie ultradźwiękowe zgodnie z ASTM A388 lub badanie symulacyjne PWHT – są dodawane do zamówienia w celu uwzględnienia zagrożeń specyficznych dla aplikacji, których standard podstawowy nie obejmuje w pełni.

Właściwości mechaniczne: porównanie odkuwek ze stali stopowej

Właściwości mechaniczne, jakie można uzyskać za pomocą odkuwek ze stali stopowej, obejmują bardzo szeroki zakres w zależności od gatunku, warunków obróbki cieplnej i rozmiaru przekroju. Poniższa tabela przedstawia reprezentatywne dane dotyczące właściwości powszechnie kutych gatunków stali stopowej w stanie ulepszonym cieplnie:

Ważną koncepcją dla użytkowników odkuwek ze stali stopowej jest efekt rozmiaru przekroju . Wraz ze wzrostem przekroju odkuwki rdzeń elementu stygnie wolniej podczas hartowania, co skutkuje niższymi wartościami twardości i wytrzymałości w porównaniu z powierzchnią. Charakteryzuje się hartownością – zwykle mierzoną za pomocą testu hartowania Jominy’ego. Gatunki o wyższej hartowności (takie jak AISI 4340 w porównaniu do AISI 4140) utrzymują twardość bardziej równomiernie w większych przekrojach, dlatego też gatunek 4340 jest preferowanym wyborem w przypadku odkuwek o dużych przekrojach, takich jak wały o dużej średnicy i grube tarcze.

Opcje obróbki cieplnej odkuwek ze stali stopowej

Obróbka cieplna polega na przełożeniu składu chemicznego stopu stali na końcowe właściwości mechaniczne odkuwki. Różne metody obróbki dają drastycznie różne profile właściwości tego samego gatunku stali stopowej:

Normalizowanie

Ogrzewanie do temperatury 870°C–950°C i chłodzenie powietrzem udoskonala strukturę ziaren i usuwa naprężenia wewnętrzne powstałe w procesie kucia. Znormalizowane odkuwki ze stali stopowej mają umiarkowaną wytrzymałość i rozsądną wytrzymałość, ale generalnie nie są stosowane w wymagających zastosowaniach konstrukcyjnych, gdzie wymagane są właściwości hartowane i odpuszczane.

Hartowanie i hartowanie (QT)

Najpopularniejsza obróbka cieplna odkuwek ze stali stopowej konstrukcyjnej. Austenityzowanie (zwykle 840°C–880°C dla większości gatunków CrMo), szybkie hartowanie w oleju lub wodzie w celu wytworzenia martenzytu, a następnie odpuszczanie w kontrolowanej temperaturze w celu rozłożenia kruchego martenzytu w twardszą, odpuszczoną strukturę martenzytu. Temperatura odpuszczania jest główną dźwignią regulującą równowagę wytrzymałości i wytrzymałości – wyższe temperatury odpuszczania zmniejszają wytrzymałość, ale zwiększają wytrzymałość i plastyczność.

Wyżarzanie

Pełne wyżarzanie (nagrzewanie powyżej Ac3 i chłodzenie w piecu) pozwala uzyskać najbardziej miękki i podatny na obróbkę stan – przydatny w przypadku odkuwek wymagających obszernej obróbki późniejszej przed końcową obróbką cieplną. Wyżarzanie sferoidyzujące, stosowane w przypadku stali stopowych o wysokiej zawartości węgla, takich jak 52100, przekształca węgliki w cząstki kuliste, maksymalizując obrabialność i stabilność wymiarową przed hartowaniem.

Nawęglanie i hartowanie powierzchniowe

W przypadku kół zębatych, wałków rozrządu i bieżni łożysk kutych z gatunków o niskiej zawartości węgla, takich jak AISI 8620, nawęglanie (gazowe lub próżniowe) wprowadza węgiel do warstwy powierzchniowej na typową głębokość 0,8 mm do 2,0 mm , a następnie hartowanie i odpuszczanie w niskiej temperaturze. Rezultatem jest twarda powierzchnia (60–63 HRC) z wytrzymałym, odpornym na zmęczenie rdzeniem – połączenie to jest niezbędne w zastosowaniach, w których dominują naprężenia kontaktowe.

Obróbka cieplna po spawaniu (PWHT)

Odkuwki ze stali stopowej, które są przyspawane do gotowych zespołów — szczególnie w zastosowaniach w zbiornikach ciśnieniowych i rurociągach — zazwyczaj wymagają PWHT w celu odprężenia strefy wpływu ciepła spoiny i przywrócenia wytrzymałości. W przypadku gatunków CrMo temperatury PWHT są dokładnie określone w normach takich jak ASME sekcja VIII, zazwyczaj w zakresie 650°C do 760°C , przytrzymywany przez minimalny czas zależny od grubości przekroju.

Stal stopowa a stal węglowa a stal nierdzewna – wyjaśnienie rozróżnień

Zrozumienie, jaki stop stali jest określony, wymaga jasności granic między różnymi kategoriami stali, które w praktyce często są mylone:

Wybór pomiędzy tymi kategoriami elementu kutego jest zasadniczo problemem ekonomii inżynieryjnej. W większości przypadków odkuwki ze stali stopowej niskostopowej zapewniają najlepszą równowagę pomiędzy kosztami, wydajnością mechaniczną i obrabialnością. Odkuwki ze stali nierdzewnej wybiera się tylko wtedy, gdy wymagania dotyczące korozji lub wymagania higieniczne rzeczywiście uzasadniają znaczny wzrost kosztów – zazwyczaj 3× do 6× kosztu materiału w porównaniu z gatunkiem niskostopowym o porównywalnej wytrzymałości.

Kontrola jakości i inspekcja odkuwek ze stali stopowych

Proces zapewnienia jakości odkuwek ze stali stopowej w zastosowaniach krytycznych dla bezpieczeństwa jest kompleksowy i wielowarstwowy. Solidny program inspekcji zazwyczaj obejmuje następujące obszary:

• Przegląd analizy cieplnej: Analizy kadzi i analizy produktu przeprowadzane przez hutnika są weryfikowane pod kątem ograniczeń składu określonych w obowiązującej normie. Poniżej znajdują się najważniejsze pierwiastki, takie jak fosfor i siarka 0,025% i 0,015% odpowiednio dla odkuwek wysokiej jakości, gdyż pierwiastki te segregują do granic ziaren i zmniejszają udarność.
• Kontrola wymiarowa: Odkuwki są sprawdzane z rysunkiem na określonych etapach — wymiary po odkuciu, wymiary po obróbce zgrubnej i wymiary końcowe po obróbce — przy użyciu skalibrowanych narzędzi pomiarowych, sprzętu CMM lub skanowania 3D w przypadku złożonych geometrii.
• Badanie twardości: Twardość Brinella lub Rockwella mierzy się na odkuwce w wielu miejscach po obróbce cieplnej, aby sprawdzić równomierną reakcję i potwierdzić osiągnięcie zakresu właściwości. W przypadku dużych odkuwek może być wymagane badanie twardości w przekroju.
• Badania ultradźwiękowe (UT): UT z wiązką prostą i kątową służy do wykrywania wtrąceń wewnętrznych, zakładek, szwów lub pęknięć niewidocznych z powierzchni. W przypadku kluczowych komponentów wymagane jest 100% pokrycie objętościowe, a kryteria odrzucenia są tak rygorystyczne, jak równoważne rozmiary otworów z płaskim dnem (FBH) 3 mm lub mniej .
• Kontrola magnetyczno-proszkowa (MPI): Stosowany do wykrywania nieciągłości powierzchniowych i przypowierzchniowych. MPI jest szczególnie skuteczny w przypadku stali stopowej ze względu na swój ferromagnetyczny charakter, zapewniając bardzo czułą metodę identyfikacji zakładek odkuwczych, pęknięć hartowniczych i szwów powierzchniowych.
• Badania niszczące z bloków testowych: Próbki rozciągające, próbki udarności Charpy'ego i próbki odporności na pękanie (jeśli wymaga tego specyfikacja) są obrabiane maszynowo z dedykowanych próbek testowych, które miały tę samą historię termiczną co odkuwka produkcyjna. Wyniki badań dokumentowane są w protokole badań materiałowych (MTR), który stanowi zapis identyfikowalności odkuwki.

Inspekcja strony trzeciej przeprowadzana przez uznany organ kontrolny – taki jak DNV, Bureau Veritas, Lloyd's Register lub TÜV – jest standardową praktyką w przypadku odkuwek ze stali stopowej przeznaczonych do zastosowań nuklearnych, morskich lub innych regulowanych, zapewniając niezależną weryfikację, że procesy producenta i wyniki testów spełniają określone wymagania.

Pojawiające się trendy w stali stopowej i technologii kucia

Dziedzina stali stopowej i odkuwek ze stali stopowej nie jest statyczna. Kilka znaczących zmian zmienia krajobraz doboru materiałów, metod produkcji i granic zastosowań:

Stale kute mikrostopowe (HSLA).

Wysokowytrzymałe stale niskostopowe (HSLA) osiągają wytrzymałość porównywalną ze stalami ulepszanymi cieplnie poprzez kontrolowaną obróbkę termomechaniczną i mikrododatki niobu ( 0,03%–0,05% Nb ), wanad i tytan. W przypadku kucia samochodowego umożliwiło to wyeliminowanie etapu hartowania i odpuszczania korbowodów i wałów korbowych, zmniejszając zużycie energii, czas cyklu i odkształcenia. Utwardzanie wydzieleniowe podczas kontrolowanego chłodzenia zapewnia granicę plastyczności na poziomie 600–900 MPa bez oddzielnego etapu obróbki cieplnej.

Zaawansowane stale o wysokiej wytrzymałości dla energetyki wiatrowej

Wały główne morskich turbin wiatrowych i obudowy nośników planet stanowią rosnący sektor popytu na duże odkuwki ze stali stopowej. Elementy te wymagają wysokiej wytrzymałości w temperaturach do -40°C w połączeniu z długą trwałością zmęczeniową przy obciążeniu o zmiennej amplitudzie. Dedykowane gatunki o zoptymalizowanym składzie chemicznym CrNiMo i kontrolowanej obróbce kształtu siarki (dodatki metali ziem rzadkich lub wapnia) zostały opracowane specjalnie w celu spełnienia wymagań 20 lat życia projektu wymagania tych aplikacji.

Projektowanie procesu kucia opartego na symulacji

Oprogramowanie do analizy elementów skończonych (FEA), takie jak DEFORM, Simufact i QForm, jest obecnie rutynowo używane do symulacji przepływu metalu, wypełnienia matrycy, rozkładu odkształceń i zmian temperatury podczas kucia elementów ze stali stopowej. Umożliwia to inżynierom procesu optymalizację geometrii matrycy, sekwencji kucia i współczynników redukcji przed pierwszą próbą fizyczną, zmniejszając ilość złomu i skracając czas opracowywania złożonych odkuwek ze stali stopowej. Połączone modele mikrostruktury mogą również przewidywać ewolucję wielkości ziaren i zachowanie przemian fazowych podczas kucia i późniejszej obróbki cieplnej.

Magazynowanie wodoru i zastosowania ogniw paliwowych

Rozwój gospodarki wodorowej napędza popyt na odkuwki ze stali stopowej, które są odporne na kruchość wodorową – szczególnie wymagający mechanizm degradacji, w którym wodór atomowy dyfunduje do siatki stalowej i zmniejsza ciągliwość i odporność na pękanie. Do ciśnieniowych zbiorników wodorowych i elementów rurociągów stosuje się gatunki o obniżonej zawartości węgla, kontrolowanej wielkości ziaren i mikrostrukturach odpuszczonego martenzytu lub bainitu, przy czym w celu ustalenia bezpiecznych limitów naprężeń eksploatacyjnych stosuje się metody oceny mechaniki pękania.

Wybór odpowiedniego gatunku stali stopowej dla elementu kutego

Wybór odpowiedniego gatunku stali stopowej do konkretnego zastosowania kucia wymaga zrównoważenia wielu konkurencyjnych wymagań. Poniższa lista kontrolna zapewnia uporządkowane podejście do wyboru ocen:

• Zdefiniuj wymagania dotyczące właściwości mechanicznych: Minimalna wytrzymałość na rozciąganie, granica plastyczności, wydłużenie i energia uderzenia w temperaturze projektowej. Wartości te, w połączeniu z odpowiednimi współczynnikami bezpieczeństwa, określają wymagany poziom wytrzymałości.
• Określ rozmiar przekroju: Jak omówiono, większe przekroje wymagają wyższych stopni hartowności, aby osiągnąć hartowanie na wskroś. W przypadku profili o średnicy lub grubości powyżej 100 mm ogólnie preferowane są gatunki z dodatkami niklu i molibdenu, takie jak 4340 lub EN24, w porównaniu z prostszymi gatunkami CrMo, takimi jak 4140.
• Oceń środowisko operacyjne: Czy korozja, utlenianie lub narażenie na wodór mają znaczenie? Praca w wysokich temperaturach powyżej 400°C zazwyczaj wymaga gatunków CrMo lub CrMoV. Środowiska korozyjne mogą wymagać obróbki powierzchni, okładzin lub przejścia na stal nierdzewną, jeśli naddatek na korozję jest zbyt duży.
• Weź pod uwagę spawalność i ograniczenia produkcyjne: Wyższe wartości równoważnika węgla (CE) zwiększają ryzyko pękania spoin. Jeśli odkuwka będzie spawana, poniżej wybierz gatunek z CE 0.45 jeśli to możliwe, lub zaplanuj odpowiednie podgrzewanie wstępne, kontrolę temperatury międzyściegowej i PWHT.
• Sprawdź dostępność i cenę: Gatunki premium, takie jak 4340 i EN24, są łatwo dostępne na całym świecie, podczas gdy bardziej specjalistyczne gatunki mogą mieć dłuższy czas realizacji i wyższe premie. Przed złożeniem zamówienia należy potwierdzić dostępność u zamierzonego dostawcy w wymaganym rozmiarze.
• Potwierdź zgodność z obowiązującym kodeksem lub normą: Wiele branż nie pozwala na arbitralny wybór gatunków – obowiązujące normy projektowe (ASME, EN, DNV, MIL-SPEC) mogą ograniczać dopuszczalne gatunki. Zawsze sprawdzaj, czy wybrany gatunek stali stopowej jest wymieniony lub zatwierdzony zgodnie z normą obowiązującą dla danego zastosowania.

Kiedy te czynniki są systematycznie oceniane, wybór odpowiedniej stali stopowej na odkuwki ze stali stopowej staje się dobrze zdefiniowaną decyzją inżynierską, a nie domysłem. Inwestycja we właściwy dobór materiałów na etapie projektowania konsekwentnie zapewnia niższy całkowity koszt cyklu życia, zmniejszone ryzyko awarii i bardziej przewidywalną wydajność usług niż korygowanie złego wyboru materiału po fakcie.
