Co to jest stal chromowo-molibdenowa? Właściwości, gatunki i zastosowania kucia

Co to jest stal chromowo-molibdenowa — krótka odpowiedź

Stal chromowo-molibdenowa – nazywana również stalą chromowo-molibdenową, chromowo-molibdenową lub stalą CrMo – to stal niskostopowa zawierająca chrom i molibden jako główne pierwiastki stopowe, obok żelaza i węgla. Najpowszechniej stosowaną klasą jest 4130 , który zawiera około 0,28–0,33% węgla, 0,80–1,10% chromu i 0,15–0,25% molibdenu. Dodatki te przekształcają zwykłą stal węglową w materiał o znacznie wyższym stosunku wytrzymałości do masy, doskonałej wytrzymałości i doskonałej spawalności.

W praktyce: rura ze stali chromowo-molibdenowej może przenosić mniej więcej takie samo obciążenie strukturalne jak rura ze stali miękkiej 30–40% mniejsza waga . Właśnie dlatego ramy lotnicze, ramy rowerowe, klatki bezpieczeństwa i wysokowydajne komponenty hydrauliczne rutynowo to określają. Przemysł kucia stali w dużym stopniu opiera się na gatunkach chromowo-molibdenowych, ponieważ stop ten wyjątkowo dobrze reaguje na temperatury kucia i późniejszą obróbkę cieplną, umożliwiając osiągnięcie wytrzymałości na rozciąganie powyżej 1000 MPa w gotowych kutych częściach.

Chemia kryjąca się za nazwą

Termin „chromol” jest skrótem od chromu i molibdenu. Obydwa pierwiastki pełnią specyficzne role metalurgiczne, które warto poznać osobno.

Rola chromu

Chrom rozpuszcza się w osnowie żelaza i tworzy fazy węglikowe, które zwiększają twardość i odporność na zużycie. Poprawia także odporność na utlenianie w podwyższonych temperaturach i zwiększa hartowność, co oznacza, że ​​stal może być hartowana na większą głębokość podczas hartowania. Zawartość chromu w zakresie 0,8–1,1% (występująca w gatunkach 4130/4140) zapewnia znaczący wzrost hartowności bez powodowania kruchości lub trudności w spawaniu stali.

Rola molibdenu

Molibden to pierwiastek, który odróżnia chromol od prostszych stali chromowych. Nawet w małych ilościach — zwykle 0,15–0,25% — molibden poprawia wielkość ziaren, zmniejsza kruchość odpuszczania i radykalnie zwiększa odporność stali na pełzanie (jej zdolność do wytrzymywania powolnego odkształcenia pod długotrwałym obciążeniem w podwyższonych temperaturach). W zastosowaniach do kucia stali efekt rozdrabniania ziarna molibdenu jest szczególnie cenny, ponieważ wytwarza on bardziej jednolitą mikrostrukturę w całym przekroju poprzecznym kutego półwyrobu.

Typowe gatunki AISI w skrócie

Seria AISI/SAE 41xx obejmuje najczęściej określone gatunki chromowo-molibdenowe. Poniżej znajduje się podsumowanie ich kluczowych składów i typowych zastosowań.

Właściwości mechaniczne, które definiują wydajność

Reputacja stali chromowo-molibdenowej opiera się na połączeniu właściwości, z którymi niewiele innych materiałów może się równać w tej cenie. Poniższe dane dotyczą stali 4130 i 4140 w stanie znormalizowanym lub po hartowaniu i odpuszczaniu, co obejmuje zdecydowaną większość rzeczywistych zastosowań.

Wytrzymałość na rozciąganie i granica plastyczności

W stanie wyżarzonym 4130 ma wytrzymałość na rozciąganie około 670 MPa (97 ksi) i granicę plastyczności bliską 435 MPa. Po hartowaniu i odpuszczaniu w temperaturze 315°C liczby te rosną mniej więcej Wytrzymałość na rozciąganie 1340 MPa i plastyczność 1170 MPa . Oznacza to, że ten sam kawałek stali można „dostroić” w szerokim zakresie wytrzymałości, po prostu dostosowując parametry obróbki cieplnej – jest to elastyczność, która ma kluczowe znaczenie dla tego, dlaczego łańcuch dostaw kuźni stali tak wysoko ceni chromo-molibden. Fałszerze mogą dostarczać półfabrykaty o kształcie zbliżonym do netto i pozwolić urządzeniu do obróbki cieplnej wybrać ostateczne właściwości.

Twardość

Znormalizowany 4140 zazwyczaj mierzy 197–235 HB. Hartowany i odpuszczany do 28–34 HRC, zapewnia doskonałą odporność na zużycie, zachowując jednocześnie wystarczającą plastyczność dla obciążeń dynamicznych. Zakres ten jest powszechny w przypadku kół zębatych i wałów wytwarzanych w procesie kucia na gorąco, po którym następują kontrolowane cykle obróbki cieplnej.

Odporność na zmęczenie

Granica wytrzymałości stali chromowo-molibdenowej – poziom naprężenia, poniżej którego nie nastąpi uszkodzenie zmęczeniowe – wynosi w przybliżeniu 55–65% jego ostatecznej wytrzymałości na rozciąganie . W przypadku elementu 4140 poddanego obróbce cieplnej do 1000 MPa UTS przekłada się to na granicę wytrzymałości około 580 MPa. Porównywalna stal miękka przy ciśnieniu 500 MPa UTS miałaby granicę wytrzymałości wynoszącą tylko około 250 MPa. Ta różnica jest powodem, dla którego komponenty do sportów motorowych, podwozie i kute korpusy zaworów są wykonane prawie wyłącznie ze stali chromowo-molibdenowej.

Wytrzymałość na uderzenia

Wartości udarności Charpy'ego V dla hartowanego i odpuszczanego stali 4140 wahają się od 54 do ponad 100 J w zależności od temperatury odpuszczania. Wyższe temperatury odpuszczania powodują utratę części wytrzymałości, ale zapewniają znacznie większą wytrzymałość – to ważny kompromis konstrukcyjny w przypadku komponentów, które muszą wytrzymać nagłe obciążenia udarowe, takie jak kute zwrotnice zawieszenia i jarzma układu napędowego.

Stal chromowo-molibdenowa w Kucie stali Proces

Kucie stali to proces kształtowania podgrzanego metalu pod wpływem siły ściskającej — za pomocą młotka, tłoczenia lub kucia na walcach — w celu wytworzenia części o udoskonalonym przepływie ziaren, które dopasowują się do konturów elementu. Chromol jest jednym z preferowanych stopów w tym procesie i istnieją ku temu szczególne powody techniczne.

Możliwość kucia gatunków chromowo-molibdenowych

Gatunki chromowo-molibdenowe 4130 i 4140 charakteryzują się doskonałą podatnością na kucie podczas obróbki w zakresie: 1150–1230°C (2100–2250°F) . Stop pozostaje wystarczająco plastyczny, aby wypełnić wnęki matrycy bez pękania, jednak jego wytrzymałość w temperaturze kucia jest wystarczająca, aby umożliwić precyzyjną kontrolę przepływu materiału. Gatunek 4340, który zawiera dodatkową ilość niklu, jest nieco bardziej wymagający, ale jest standardowym wyborem w przypadku odkuwek o dużych przekrojach, gdzie najważniejsza jest głęboka hartowność.

Molibden we wszystkich tych gatunkach hamuje wzrost ziaren podczas wygrzewania w wysokiej temperaturze przed kuciem. W przypadku zwykłej stali węglowej utrzymywanie temperatury 1200°C przez dłuższy czas powoduje, że ziarna austenitu stają się grube, co osłabia końcową część. Molibden znacznie spowalnia ten wzrost, zapewniając kuźniom szersze okna procesowe i bardziej spójne wyniki metalurgiczne w dużych partiach produkcyjnych.

Przepływ ziarna i integralność strukturalna

Jedną z najważniejszych zalet procesu kucia stali w porównaniu z odlewaniem lub obróbką skrawaniem z pręta jest tworzenie ciągłego przepływu ziaren zgodnego z geometrią części. Na przykład w kutym korbowodzie przepływ ziaren owija się wokół ucha korbowodu i trzonu w sposób ciągły, podczas gdy obrobiona część wycięta z pręta przecina te linie ziaren. Połączenie wytrzymałości i plastyczności stali Chromoly pozwala na jej znaczne odkształcenie podczas kucia w matrycy zamkniętej bez pękania, co umożliwia uzyskanie wysoce zoptymalizowanych wzorców przepływu ziaren w częściach o złożonej geometrii, takich jak wały korbowe, zwrotnice i tarcze turbin.

Obróbka cieplna po kuciu

Po kuciu części chromolowe są zwykle normalizowane (chłodzone powietrzem od ~870°C), aby zmniejszyć naprężenia kuźnicze i uzyskać jednolitą mikrostrukturę przed jakąkolwiek obróbką. Ostateczne właściwości mechaniczne są następnie ustalane poprzez cykle hartowania i odpuszczania dostosowane do konkretnego gatunku i wymaganego profilu właściwości. Głęboka hartowność, jaką zapewnia chrom, oznacza, że nawet odkuwki o grubych przekrojach — do Średnica 75 mm (3 cale) lub większa w przypadku modelu 4140 — można utwardzać równomiernie w całym przekroju, a nie tylko na powierzchni. Jest to niemożliwe w przypadku zwykłej stali węglowej, która mięknie w rdzeniu w przypadku materiałów o grubości większej niż około 25 mm.

Kucie na zimno chromu

Niektóre elementy chromowo-molibdenowe — w szczególności elementy złączne, małe precyzyjne wały i złączki hydrauliczne — są wytwarzane w procesie kucia na zimno (pękanie na zimno lub wytłaczanie na zimno) w temperaturze pokojowej lub w temperaturach nieznacznie podwyższonych poniżej punktu rekrystalizacji. Kucie na zimno powoduje utwardzanie stali, a hartowanie chromolowe oznacza, że ​​gotowa część może osiągnąć wytrzymałość na rozciąganie znacznie powyżej 1000 MPa bez dodatkowej obróbki cieplnej. To sprawia, że ​​kute na zimno elementy złączne ze stali chromowo-molibdenowej są atrakcyjne w zastosowaniach lotniczych i motoryzacyjnych, gdzie liczy się zarówno wytrzymałość, jak i oszczędność masy.

Branże zależne od stali chromowo-molibdenowej

Stal chromowo-molibdenowa pojawia się w zaskakująco szerokiej gamie gałęzi przemysłu. Jego wszechstronność wynika z faktu, że można go dostosować — poprzez dobór stopu, obróbkę cieplną i proces formowania — tak, aby spełniał bardzo różne kombinacje wymagań dotyczących wytrzymałości, wytrzymałości i masy.

Lotnictwa i Obrony

Arkusze i rury 4130 są standardem w konstrukcji kadłubów samolotów od lat trzydziestych XX wieku. Na przykład Piper Cherokee wykorzystuje w ramie kadłuba stalowe rury 4130. Rozpórki podwozia, które muszą przenosić ogromne obciążenia dynamiczne przy przyziemieniu, są zwykle kute z chromowo-molibdenu 4340, ponieważ ich połączenie wysokiej wytrzymałości i wytrzymałości wytrzymuje powtarzające się cykle uderzeń przez cały okres użytkowania samolotu. Specyfikacje armii amerykańskiej MIL-S-6758 i MIL-S-8503 określają normy 4130 i 4340 do zastosowań w zakresie kucia stali konstrukcyjnej.

Motoryzacja i sporty motorowe

Przepisy NASCAR, IndyCar i Formuły 1 wymagają konstrukcji chromowo-molibdenowych klatek bezpieczeństwa w większości kategorii, ponieważ ich właściwości pochłaniania energii są lepsze niż w przypadku stali miękkiej przy równoważnej masie rur. Poza klatkami bezpieczeństwa, chromoly dominuje w wysokowydajnej części kucia stali w produkcji samochodów: kute wały korbowe, korbowody, koła zębate, koła zębate mechanizmu różnicowego i wały napędowe są prawie powszechnie stosowane w zastosowaniach wymagających wysokiej jakości stali 4140 lub 4340. Kuty wał korbowy 4340 w wysokoobrotowym silniku może wytrzymać obciążenia zmęczeniowe zginające przekraczające 800 MPa w milionach cykli — coś, czego nie jest w stanie osiągnąć odpowiednik żeliwa lub stali miękkiej.

Ropa i Gaz

Narzędzia do wiercenia otworów wiertniczych — kołnierze wiertnicze, stabilizatory, podstawy — należą do najbardziej wymagających zastosowań w zakresie kucia stali na świecie. Elementy te obracają się w sposób ciągły na głębokości pod wpływem połączonych obciążeń zginających, skręcających i osiowych, często w podwyższonych temperaturach i w środowiskach korozyjnych. AISI 4145H (wariant 4140 o kontrolowanej hartowności) to standard przemysłu naftowego dla kołnierzy wiertniczych właśnie ze względu na przewidywalne zachowanie podczas hartowania na wskroś, wytrzymałość w niskich i podwyższonych temperaturach oraz odporność na pękanie wywołane wodorem. Pojedyncza odkuwka kołnierza wiertniczego może powodować obciążenie 3000 kg i należy je poddać kontroli ultradźwiękowej w celu potwierdzenia jednorodnej mikrostruktury w całym przekroju.

Rowery i pojazdy napędzane siłą ludzkich mięśni

Wysokiej klasy stalowe ramy rowerowe wykorzystują rurki chromowo-molibdenowe 4130 co najmniej od lat 70. XX wieku. Stop umożliwia konstruktorom ram rysowanie cienkościennych rur — w niektórych ramach turystycznych i szosowych stosuje się rurki o ściankach o grubości zaledwie 0,6 mm w środku rury — które pękłyby podczas ciągnienia, gdyby były wykonane ze zwykłej stali węglowej. Rezultatem jest rama, która może ważyć poniżej 1,5 kg, zapewniając jednocześnie tłumienie na drodze, którego tytan i aluminium nie są w stanie odtworzyć. Konstruktorzy niestandardowych ram nadal wybierają podwójnie cieniowany chromo-molibden 4130 właśnie dlatego, że jego spawalność i niewielka elastyczność zapewniają jakość jazdy, którą wielu rowerzystów uważa za lepszą od sztywniejszych materiałów.

Sprzęt ciężki i rolnictwo

Kute elementy chromowo-molibdenowe pojawiają się w maszynach rolniczych i budowlanych: osie ciągników, ramiona ładowarek, sworznie łyżek koparki i drążki cylindrów hydraulicznych. W tych zastosowaniach wybór jest podyktowany koniecznością wytrzymania obciążeń udarowych spowodowanych uderzeniem w zakopane skały lub twardy grunt. Na przykład kuty sworzeń obrotowy ramienia ładowarki 4140 może wytrzymać energię uderzenia, która spowodowałaby odkształcenie lub pęknięcie sworznia ze stali miękkiej o tej samej wielkości, skracając przestoje maszyny na polach, gdzie wymiana jest kosztowna i powolna.

Spawanie stali chromowo-molibdenowej — co musisz wiedzieć

Chromoly można spawać metodami TIG (GTAW), MIG (GMAW) i stick (SMAW), ale wymaga większej uwagi niż stal miękka. Wyższy równoważnik węgla oznacza, że ​​jest on podatny na pękanie wywołane wodorem (pękanie na zimno), jeśli w strefie wpływu ciepła występuje wilgoć lub jeśli spoina stygnie zbyt szybko.

Wymagania dotyczące podgrzewania

W przypadku rur 4130 o grubości ścianki poniżej 3 mm, podgrzewanie wstępne jest często opcjonalne podczas spawania TIG z wypełniaczem ER80S-D2 lub ER70S-2. Dla 4140 lub dowolnej sekcji chromolowej powyżej około 6 mm, wstępne podgrzewanie do 175–260°C (350–500°F) jest standardową praktyką. Podgrzewanie wstępne spowalnia szybkość chłodzenia w całym zakresie przemiany martenzytu, zmniejszając naprężenia szczątkowe i ryzyko pękania SWC. Brak wstępnego podgrzania spoin 4140 o grubym przekroju jest jedną z najczęstszych przyczyn opóźnionego pękania w pracach produkcyjnych odkuwek stalowych.

Wybór metalu wypełniającego

W przypadku większości zastosowań konstrukcyjnych, w których nie przeprowadza się obróbki cieplnej po spawaniu (PWHT), standardowym zaleceniem jest drut ER70S-2 TIG, ponieważ jego niższa wytrzymałość zmniejsza naprężenia szczątkowe w złączu spawanym. Tam, gdzie spoina musi odpowiadać wytrzymałości metalu nieszlachetnego – jak w przypadku kutych zespołów stali przenoszącej ciśnienie – zaleca się drut ER80S-D2 lub nawet ER100S-1, zawsze w połączeniu z podgrzewaniem wstępnym i PWHT. Powszechnie stosowany kodeks spawania strukturalnego AWS D1.1 oraz sekcja IX ASME zawierają szczegółowe wytyczne dotyczące kwalifikacji procedur dla złączy spawanych 4130 i 4140.

Obróbka cieplna po spawaniu

PWHT do spawów chromowo-molibdenowych zazwyczaj obejmuje odprężanie w temperaturze 595–650°C (1100–1200°F) przez jedną godzinę na każde 25 mm grubości przekroju. Zmniejsza to szczątkowe naprężenia rozciągające, odpuszcza twardy martenzyt powstały w strefie wpływu ciepła i poprawia wytrzymałość. W przypadku komponentów, które zostaną następnie poddane obróbce cieplnej do uzyskania pełnej wytrzymałości – np. zespołów kutych i spawanych – najbardziej niezawodnym podejściem jest pełny cykl normalizacji, hartowania i odpuszczania po spawaniu.

Chromolowa kontra inne stale – gdzie wygrywa, a gdzie nie

Chromoly nie jest właściwym wyborem dla każdego zastosowania. Zrozumienie, jak wypada on na tle alternatyw, pomaga podejmować lepsze decyzje dotyczące wyboru materiałów.

Tabela podkreśla dominującą pozycję chromolitu w trójkącie wytrzymałości, spawalności i możliwości kucia. Jest mocniejsza niż stal miękka co najmniej dwukrotnie w stanie po obróbce cieplnej, a mimo to nadal daje się spawać i łatwo poddaje się kuciu – są to cechy, których nie mogą poszczycić się stalami narzędziowymi ani wieloma gatunkami wysokostopowymi. Jego słabością jest odporność na korozję; chromol musi być malowany, platerowany lub w inny sposób chroniony w środowisku zewnętrznym lub wilgotnym. W agresywnych środowiskach korozyjnych właściwym wyborem są gatunki stali nierdzewnej lub alternatywy powlekane, pomimo niższych kosztów.

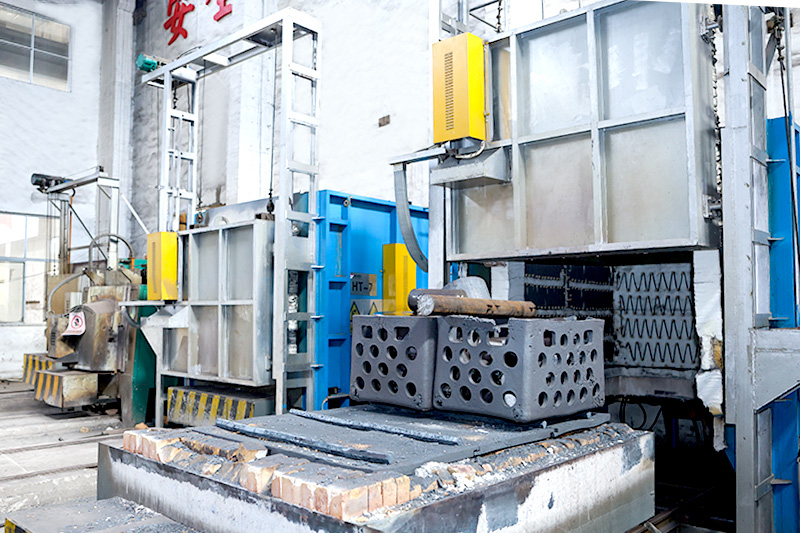

Procesy obróbki cieplnej stali chromowo-molibdenowej

Obróbka cieplna uwalnia pełny potencjał stopów chromowo-molibdenowych. Ten sam półfabrykat dostarczany z walcowni może stać się miękkim, łatwym w obróbce półwyrobem lub elementem konstrukcyjnym o bardzo wysokiej wytrzymałości, w zależności od zastosowanej obróbki termicznej.

Wyżarzanie

Pełne wyżarzanie obejmuje ogrzewanie do około 855–870°C, utrzymywanie do pełnej austenityzacji, a następnie powolne chłodzenie w piecu. Rezultatem jest miękka, w pełni perlityczna mikrostruktura o twardości około 170–200 HB — idealna do obróbki złożonych elementów przed końcową obróbką cieplną. Stalowe półfabrykaty do kucia są powszechnie dostarczane w tym stanie, aby umożliwić obróbkę wykańczającą gwintów, otworów i szczelin przed końcowym cyklem hartowania i odpuszczania.

Normalizowanie

Normalizowanie (ogrzewanie do ~870°C, następnie chłodzenie powietrzem) daje drobniejszy, bardziej jednolity perlit niż wyżarzanie. Jest to standardowy warunek dla dostarczonego kutego pręta chromowo-molibdenowego, ponieważ zapewnia spójne, przewidywalne właściwości w całym przekroju bez czasochłonnego i energetycznego kosztu kontrolowanego chłodzenia pieca. Zwykle pokazuje znormalizowany 4140 Twardość 229 HB i wytrzymałość na rozciąganie 655 MPa , który jest odpowiedni do wielu zastosowań konstrukcyjnych bez dalszej obróbki.

Ugaś i uspokój

Cykl Q&T to najważniejsza obróbka cieplna chromolu. Stal jest austenityzowana w temperaturze 845–870°C, hartowana w oleju lub polimerze w celu wytworzenia martenzytu, a następnie odpuszczana w zakresie 175–650°C w celu uzyskania równowagi wytrzymałościowo-wiązkowej. Niższe temperatury odpuszczania zapewniają wyższą wytrzymałość i twardość kosztem wytrzymałości; wyższe temperatury dają twardsze, bardziej plastyczne części o niższej granicy plastyczności. Większość specyfikacji technicznych dotyczących kutych części chromowo-molibdenowych dotyczy mikrostruktury hartowanego martenzytu 28–36 HRC do przekładni i wałów lub 38–44 HRC do zastosowań odpornych na zużycie, takich jak matryce i korpusy narzędzi.

Hartowanie obudowy

Gatunki chromowo-molibdenowe o niższej zawartości węgla — zwłaszcza 4118 i 8620 (gatunek niklowo-chromolowy) — są używane do nawęglania, w którym powierzchnia jest wzbogacana węglem do głębokości 0,5–1,5 mm. Nawęglana obudowa może osiągnąć 58–62 HRC, zapewniając wyjątkową odporność na zużycie, podczas gdy wytrzymały rdzeń chromolowy pochłania obciążenia udarowe. Zęby przekładni wytwarzane w tym procesie łączą twardość powierzchni wystarczającą do odporności na wżery i ścieranie z rdzeniem na tyle wytrzymałym, aby wytrzymać zmęczenie zginające nasady zębów — kombinacja, która definiuje nowoczesną przekładnię samochodową.

Hartowanie indukcyjne

Hartowanie indukcyjne selektywnie nagrzewa tylko warstwę powierzchniową części chromolowej za pomocą cewki elektromagnetycznej, a następnie natychmiast hartuje. Rezultatem jest twarda powierzchnia (zwykle 50–58 HRC dla 4140) z wytrzymałym rdzeniem, który zachowuje mikrostrukturę znormalizowaną lub Q&T. Jest to standardowa obróbka wałów chromowo-molibdenowych, czopów wału korbowego i krzywek wałka rozrządu, gdzie powierzchnia otworu lub czopu musi być twarda, ale korpus wału musi pozostać wystarczająco wytrzymały, aby przenosić moment obrotowy bez pękania.

Wykańczanie powierzchni i ochrona przed korozją

Stal chromowo-molibdenowa zawiera tylko około 1% chromu — znacznie poniżej minimum 11% wymaganego dla zachowania stali nierdzewnej — dlatego łatwo koroduje, jeśli nie jest chroniona. W przypadku większości zastosowań konstrukcyjnych standardem są następujące obróbki powierzchni:

• Podkład epoksydowy z fosforanem cynku: Standard dla kutych elementów podwozi i zawieszeń samochodowych. Zapewnia doskonałą przyczepność i umiarkowaną odporność na korozję przy niskich kosztach.
• Czarny tlenek: Lekka ochrona antykorozyjna odpowiednia do elementów mechanicznych stosowanych w pomieszczeniach zamkniętych. Dodaje minimalną zmianę wymiarów (poniżej 0,001 mm) – ważne w przypadku precyzyjnie kutych części o wąskich tolerancjach.
• Twarde chromowanie: Stosowany na drążkach hydraulicznych i powierzchniach ścieralnych. Grubość chromu 0,05–0,25 mm zapewnia zarówno odporność na korozję, jak i twardą powierzchnię ślizgową powyżej 70 HRC.
• Nikiel bezprądowy: Jednolita powłoka niezależnie od geometrii — idealna do skomplikowanych kutych korpusów zaworów i złączek, w których należy zachować wymiary w otworach i gwintach.
• Powłoka kadmowa (lotnictwo): Nadal stosowany w wielu zastosowaniach wojskowych i lotniczych ze względu na ofiarną ochronę i doskonałą kompatybilność z konstrukcjami aluminiowymi. Ograniczone w zastosowaniach cywilnych ze względu na przepisy dotyczące ochrony środowiska.

W przypadku narzędzi wiertniczych do odwiertów ropy i gazu, gdzie powłoki uległyby szybkiemu ścieraniu, na powierzchnie stykowe nakłada się odporne na korozję powłoki, takie jak węglik wolframu HVOF lub bezprądowy nikiel-fosfor, podczas gdy korpus chromolowy jest chroniony tylko podczas przechowywania i transportu.

Efektywna obróbka stali chromowo-molibdenowej

Chromol w stanie wyżarzonym dobrze obrabia się za pomocą standardowych narzędzi ze stali szybkotnącej lub węglika. W stanie utwardzonym lub normalizowanym jest średnio wymagający. Kluczowe parametry obróbki dla 4140 w stanie znormalizowanym (229 HB) z narzędziami węglikowymi wynoszą w przybliżeniu:

• Prędkość skrętu: 200–250 m/min (660–820 stóp/min)
• Posuw: 0,2–0,4 mm/obr. przy obróbce zgrubnej
• Głębokość skrawania: 2–5 mm dla przejść zgrubnych
• Chłodziwo: Zaleca się chłodzenie zalewowe za pomocą siarkowanego lub chlorowanego oleju obróbczego, aby zmniejszyć narost na płytce

Utwardzony chromo-molibden powyżej 45 HRC wymaga CBN (sześciennego azotku boru) lub płytek ceramicznych do toczenia. Toczenie na twardo wałów hartowanych indukcyjnie w celu zastąpienia szlifowania cylindrycznego jest obecnie powszechną praktyką na liniach produkcyjnych zajmujących się masowym kuciem na gotowo, co pozwala zaoszczędzić znaczną ilość czasu cyklu, gdy akceptowalne są tolerancje w zakresie IT6–IT7.

Wiercenie głębokich otworów w stali 4140 — powszechnych w przypadku kanałów olejowych w wałach korbowych i przekładniach kierowniczych — wykonuje się za pomocą wierteł pełnowęglikowych lub kobaltowo-HSS przy zmniejszonych prędkościach posuwu (około 60% tych stosowanych w przypadku stali miękkiej), aby zarządzać odprowadzaniem wiórów i zapobiegać utwardzaniu się przez zgniot w ściance otworu.

Określanie stali chromowo-molibdenowej — standardy i zaopatrzenie

Przy określaniu chromoli do zastosowań inżynieryjnych najczęściej odwołuje się do następujących norm:

• ASTM A29/A29M: Ogólne wymagania dotyczące prętów stalowych – obejmują walcowane na gorąco i wykończone na zimno 4130, 4140, 4150, 4340 w postaci prętów.
• ASTM A519: Bezszwowe rurki mechaniczne — podstawowa specyfikacja rur 4130 z trzpieniem ciągnionym (DOM) stosowanych w ramach rowerów i konstrukcjach samolotów.
• ASTM A322: Pręty stalowe, stopy, gatunki standardowe — odnosi się do wszystkich gatunków 41xx i 43xx z wymaganiami dotyczącymi składu.
• AMS 6350 / AMS 6370: Specyfikacje materiałów lotniczych SAE dla 4130 i 4140 — stosowane, gdy wymagana jest identyfikowalność w przemyśle lotniczym.
• ISO 683-2: Międzynarodowa norma obejmująca stale stopowe nadające się do ulepszania cieplnego, w tym gatunki Cr-Mo odpowiadające 4130/4140.
• DIN 42CrMo4 / EN 1.7225: Europejskie odpowiedniki 4140, szeroko stosowane w europejskich łańcuchach dostaw kuźni stali na komponenty samochodowe i przemysłowe.

Kupując do zastosowań krytycznych — szczególnie w przypadku kucia stali, zbiorników ciśnieniowych lub w kontekście lotniczym — zawsze proś o a raport z testów młyna (MTR) poświadczający skład chemiczny i właściwości mechaniczne. Podrabiana lub błędnie zidentyfikowana stal stopowa to udokumentowany problem w globalnych łańcuchach dostaw, a stawka MTR z akredytowanej huty stanowi minimalną gwarancję otrzymania tego, co zostało zamówione.

Pojawiające się zastosowania i perspektywy na przyszłość

Stal chromowo-molibdenowa nie jest materiałem przeszłości. Kilka nowych obszarów zastosowań rozszerza jego zastosowanie, szczególnie tam, gdzie połączenie zalet procesu kucia stali i wysokiego stosunku wytrzymałości do masy krzyżuje się z nowymi wyzwaniami inżynieryjnymi.

Zbiorniki magazynujące wodór i zbiorniki ciśnieniowe

W miarę dojrzewania technologii wodorowych ogniw paliwowych 4130 i 4140 chromoly są materiałami kandydującymi do wysokociśnieniowych zbiorników do przechowywania wodoru pracujących pod ciśnieniem 35–70 MPa. Ich połączenie wysokiej wytrzymałości (umożliwiającej cienkie ścianki), spawalności (w przypadku produkcji) i wytrzymałości (w przypadku zmęczenia spowodowanego cyklicznymi zmianami ciśnienia) stawia je w porównaniu z droższymi stopami tytanu, chociaż odporność na kruchość wodorową wymaga starannego doboru stopu i obróbki cieplnej, zazwyczaj docelowej granicy plastyczności poniżej 690 MPa, aby utrzymać się w progach kompatybilności z wodorem określonych w ASME B31.12.

Elementy układu napędowego pojazdów elektrycznych

Przejście na pojazdy elektryczne nie zmniejszyło popytu na komponenty z kutej stali o wysokiej wytrzymałości – zmieniło profil obciążenia. Silniki EV zapewniają natychmiastowy maksymalny moment obrotowy już od zerowej prędkości obrotowej, nakładając na elementy skrzyni biegów obciążenia udarowe przekraczające obciążenia występujące w konwencjonalnych spalinowych układach napędowych. Kute przekładnie i wały ze stali chromowo-molibdenowej, charakteryzujące się udoskonalonym przepływem ziaren i możliwością głębokiego hartowania, doskonale odpowiadają temu profilowi ​​wymagań. Kilku głównych dostawców motoryzacyjnych Tier 1 zgłosiło zwiększoną specyfikację chromo-molu 4340 w jednobiegowych zestawach redukcyjnych pojazdów elektrycznych w porównaniu z wielobiegowymi skrzyniami biegów, które zastępują w pojazdach o równoważnej klasie mocy.

Procesy hybrydowe wytwarzania przyrostowego

Aktywnie rozwija się wytwarzanie addytywne metodą ukierunkowanego osadzania energii (DED) z wykorzystaniem drutu chromolowego lub proszku w postaci proszku 4130 i 4140 do naprawy kutych komponentów o wysokiej wartości — szczególnie w zastosowaniach narzędzi w przemyśle lotniczym i na polach naftowych. Możliwość osadzania materiału dokładnie tam, gdzie jest zużyty lub uszkodzony, a następnie obrabiania do ostatecznego wymiaru i miejscowej obróbki cieplnej, wydłuża żywotność drogich kutych części, które w przeciwnym razie zostałyby złomowane. Grupy badawcze na kilku uniwersytetach wykazały, że warstwy 4140 naniesione metodą DED mogą osiągnąć właściwości mechaniczne w zakresie 10–15% kutego półfabrykatu po odpowiedniej obróbce cieplnej.
