Czym jest stal jako stop i dlaczego ma to znaczenie w przypadku odkuwek
Stal jest zasadniczo stopem żelaza i węgla , o zawartości węgla zazwyczaj w zakresie od 0,02% do około 2,1% wagowych. Poza tym podstawowym połączeniem, nowoczesna stal konstrukcyjna prawie zawsze zawiera dodatkowe pierwiastki stopowe, takie jak mangan, chrom, nikiel, molibden, wanad i krzem, każdy dodawany w kontrolowanych procentach w celu zmiany twardości, wytrzymałości, odporności na zużycie lub zachowania korozyjnego. Kiedy zawartość tych pierwiastków wtórnych celowo przekracza poziomy śladowe, materiał klasyfikuje się jako stal stopowa zamiast zwykłej stali węglowej. To rozróżnienie jest punktem wyjścia do zrozumienia odkuwek ze stali stopowej, ponieważ proces kucia zależy w dużym stopniu od reakcji stopu podstawowego na ciepło, ciśnienie i chłodzenie.
W praktyce kuźnia nie tylko podgrzewa pręt ze „stalowej” i wbija go w odpowiedni kształt. Dokładny skład stopu określa zakres temperatur kucia, liczbę wymaganych uderzeń kucia lub suwów prasy, ryzyko pękania podczas odkształcania oraz właściwości mechaniczne gotowej części. Wał przekładni wykonany ze stali chromowo-molibdenowej 4140 zachowuje się zupełnie inaczej pod młotkiem niż kołnierz wykonany ze zwykłej stali węglowej 1045, mimo że technicznie obie są „stalowe”.
Rdzeń pierwiastków stopowych występujących w stali
Żelazo samo w sobie jest stosunkowo miękkie i brakuje mu wytrzymałości potrzebnej do produkcji wymagających części mechanicznych. Węgiel jest pierwszym pierwiastkiem dodanym do żelaza w celu wytworzenia stali i jest najważniejszym czynnikiem wpływającym na twardość i wytrzymałość. Jednak większość stali do kucia opiera się na kombinacji współpracujących ze sobą elementów. Poniższa tabela podsumowuje najczęstsze pierwiastki stopowe i właściwości, na które każdy z nich przede wszystkim wpływa.
Typowe dodatki stopowe stosowane w stali kutej i ich rola funkcjonalna | Elementu | Typowy zasięg | Efekt pierwotny |
| Węgiel | 0,02% - 2,1% | Twardość i wytrzymałość na rozciąganie |
| Mangan | 0,3% - 1,9% | Hartowność, zmniejsza kruchość |
| Chrom | 0,5% - 18% | Odporność na zużycie, odporność na korozję |
| Nikiel | 0,5% - 5% | Wytrzymałość w niskiej temperaturze |
| Molibden | 0,15% - 0,4% | Utrzymanie wytrzymałości w wysokiej temperaturze |
| Wanad | 0,1% - 0,3% | Rozdrobnienie ziarna, odporność na zmęczenie |
| Krzem | 0,15% - 2,5% | Środek odtleniający, zwiększa elastyczność |
Żaden z tych elementów nie działa w izolacji. Od tego czasu inżynier kuźni przygląda się pełnej recepturze chrom w połączeniu z molibdenem daje zupełnie inną reakcję na kucie niż chrom w połączeniu z niklem, nawet przy podobnych całkowitych zawartościach procentowych stopu.

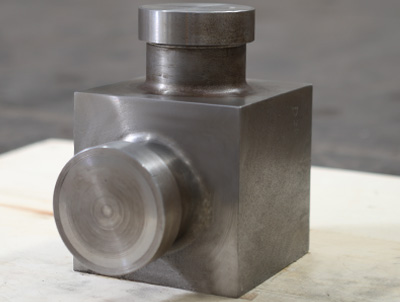

Odkuwka ze stali stopowej to element metalowy kształtowany przez przyłożenie siły ściskającej do podgrzanego kęsa lub wlewka ze stali stopowej, co powoduje odkształcenie wewnętrznej struktury ziaren i wyrównanie jej wzdłuż kształtu części, a nie jej odcięcie, jak w przypadku obróbki skrawaniem. To ułożenie ziaren nadaje częściom kutym charakterystyczną przewagę wytrzymałościową nad odlewanymi lub obrabianymi maszynowo odpowiednikami tego samego stopu.
- Materiałem wyjściowym jest pręt, kęs lub wlewek ze stali stopowej, a nie płynny wlew.
- W celu doprowadzenia stali do zakresu plastyczności nadającej się do obróbki, zwykle od 1100°C do 1250°C w przypadku większości gatunków średnich stopów stosuje się ciepło.
- Siła mechaniczna młotka, prasy lub spęczacza odkształca podgrzany materiał w matrycę lub szorstki kształt.
- Powstały przepływ ziaren dopasowuje się do konturu części, poprawiając trwałość zmęczeniową i odporność na uderzenia.
Jak faktycznie działa proces kucia
Większość odkuwek ze stali stopowej przechodzi przez powtarzalną sekwencję etapów, zanim osiągną ostateczny wymiar. Chociaż dokładne kroki różnią się w zależności od geometrii części i wyposażenia warsztatu, ogólny przepływ pracy jest dość spójny w całej branży.
- Cięcie kęsów i kontrola pod kątem wad powierzchniowych lub wewnętrznych pustek.
- Nagrzewanie indukcyjne lub piecowe do odpowiedniego zakresu temperatur kucia dla danego stopu.
- Zgrubne formowanie, często nazywane blokowaniem, w celu doprowadzenia masy do przybliżonego kształtu.
- Zakończ kucie w matrycy zamkniętej lub otwartej, aby uzyskać niemal ostateczną geometrię.
- Przycinanie materiału wypływkowego pozostawionego na linii podziału matrycy.
- Kontrolowane chłodzenie, aby uniknąć wewnętrznych pęknięć naprężeniowych.
- Obróbka cieplna, taka jak normalizowanie, hartowanie lub odpuszczanie, aby osiągnąć docelową twardość.
- Usunięcie naddatku na obróbkę i ostateczna kontrola wymiarowa.
Kontrola temperatury podczas etapu drugiego jest prawdopodobnie najbardziej krytyczną zmienną w całym łańcuchu. Kuj stop na zbyt zimno, a ziarno będzie się rozrywać, zamiast płynnie płynąć, pozostawiając mikropęknięcia, które są trudne do wykrycia wizualnie. Kuj go zbyt gorąco, co powoduje nadmierny wzrost ziaren, co cicho zmniejsza wytrzymałość, mimo że część może wyglądać idealnie.
Typowe gatunki stali stopowej stosowane w kuciu
Kuźnie czerpią z dość spójnej puli rodzin stopów, ponieważ gatunki te mają dobrze poznane zachowanie podczas kucia i przewidywalne właściwości po kuciu. Poniżej znajduje się podsumowanie gatunków, które pojawiają się najczęściej na rysunkach kucia w sektorach motoryzacyjnym, naftowym, budowlanym i maszynowym.
Często kute gatunki stali stopowych i ich powszechne zastosowanie końcowe | Rodzina klasowa | Kluczowe pierwiastki stopowe | Typowa kuta część |
| 41xx (chrom-molibden) | Chrom, molybdenum | Wały przekładni, korbowody |
| 86xx (nikiel-chrom-molibden) | Nikiel, chromium, molybdenum | Przekładnie, części przekładni |
| 43xx (nikiel-chrom-molibden) | Nikiel, chromium, molybdenum | Podwozie samolotu, wały o dużym naprężeniu |
| 51xx (chrom) | Chrom | Bieżnie łożysk, sprężyny |
| 93xx (nikiel-chrom-molibden) | Nikiel, chromium, molybdenum | Osie do ciężkich pojazdów ciężarowych, koła zębate |
Powyższa konwencja nazewnictwa jest zgodna z powszechnie stosowanym systemem numeracji składającym się z dwóch cyfr plus dwie cyfry, w którym dwie pierwsze cyfry wskazują rodzinę stopów, a dwie ostatnie wskazują przybliżoną zawartość węgla w setnych procentach. Na przykład klasa kończąca się na „40” wskazuje na około 0,40% węgla.
Zalety właściwości mechanicznych kutej stali stopowej
Powodem, dla którego inżynierowie wybierają odkuwki zamiast odlewów lub ciężką obróbkę w przypadku krytycznych części nośnych, jest wewnętrzna struktura ziaren. Podczas kucia wewnętrzne ziarna metalu są ściskane i wydłużane, aby dopasować się do zewnętrznego konturu części, a nie być losowo zorientowane, jak w odlewie.
Ten kierunkowy przepływ ziaren znacznie zwiększa odporność na zmęczenie w porównaniu do części odlewanych o identycznym składzie chemicznym, ponieważ pęknięcia trudniej rozprzestrzeniają się przez wyrównane granice ziaren. Kute części ze stali stopowej zazwyczaj wykazują:
- Wyższa udarność, szczególnie w niskich temperaturach otoczenia.
- Lepsza trwałość zmęczeniowa przy powtarzającym się cyklicznym obciążeniu, co ma ogromne znaczenie w przypadku obracających się wałów i przekładni.
- Mniej wewnętrznych pustek i porowatości w porównaniu do odlewów piaskowych lub inwestycyjnych.
- Bardziej stała twardość po obróbce cieplnej w całym przekroju.
Powszechnie cytowaną praktyczną zasadą inżynieryjną jest to, że odpowiednio kuta i obrobiona cieplnie część ze stali stopowej 4140 może osiągnąć wytrzymałość zmęczeniową o około 20% do 30% wyższą niż równoważna część ze staliwa o tym samym nominalnym składzie, głównie z powodu braku porowatości odlewu i obecności wyrównanego przepływu ziaren.
Kucie matrycowe otwarte a kucie matrycowe zamknięte dla stali stopowej
Nie każda odkuwka ze stali stopowej przechodzi tę samą metodę kształtowania. Wybór między kuciem w matrycy otwartej a kuciem w matrycy zamkniętej zależy od wielkości części, wielkości produkcji i złożoności geometrycznej.
Porównanie kucia w matrycy otwartej i w matrycy zamkniętej dla części ze stali stopowej | Czynnik | Kucie matrycowe otwarte | Kucie matrycowe zamknięte |
| Typowy rozmiar części | Duże, ciężkie wały i bloki | Małe i średnie, złożone kształty |
| Precyzja wymiarowa | Niższy, wymaga większej obróbki | Wyższy, bliższy kształtowi netto |
| Koszt oprzyrządowania | Niskie, minimalne dedykowane matryce | Wymagane są wyższe, niestandardowe zestawy matryc |
| Najlepsza wielkość produkcji | Mała ilość, pojedyncze części | Biegi o średnim i dużym natężeniu |
Obróbka cieplna po kuciu zmienia wszystko
Świeżo kuta część ze stali stopowej jest rzadko używana w stanie takim, w jakim jest. Sam proces kucia pozostawia naprężenia wewnętrzne i strukturę ziaren, która po wyrównaniu nadal wymaga udoskonalenia poprzez obróbkę cieplną, aby osiągnąć dokładnie docelowe wartości twardości i wytrzymałości na rysunku technicznym.
Normalizowanie jest często pierwszym krokiem, podczas którego część jest ponownie podgrzewana do temperatury nieco powyżej krytycznej temperatury transformacji i chłodzona powietrzem w celu zmniejszenia naprężeń kuźniczych i udoskonalenia wielkości ziaren. Hartowanie i odpuszczanie następuje w przypadku części wymagających większej wytrzymałości, gdzie szybkie chłodzenie w oleju lub wodzie blokuje twardą strukturę martenzytyczną, a kolejny cykl odpuszczania w niższej temperaturze przywraca wystarczającą plastyczność, aby zapobiec kruchości.
Konkretna zawartość stopu bezpośrednio określa, jak część reaguje na te cykle. Zarówno molibden, jak i chrom zwiększają hartowność , co oznacza, że stal można hartować na większą głębokość bez konieczności niezwykle szybkiego hartowania, co zmniejsza ryzyko pękania odkuwek o większym przekroju.

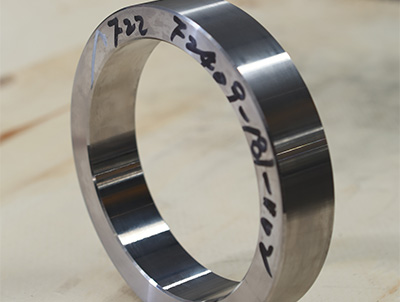

Gdzie faktycznie stosuje się odkuwki ze stali stopowej
Ponieważ kuta stal stopowa łączy w sobie wytrzymałość, wytrzymałość i przewidywalne zachowanie zmęczeniowe, pojawia się w prawie każdym sektorze, który obejmuje elementy obrotowe, nośne lub podatne na uderzenia.
- Części samochodowego układu napędowego, w tym wały korbowe, korbowody i półosie.
- Sworznie, tuleje i zęby łyżek do ciężkiego sprzętu budowlanego.
- Przeguby, złącza i korpusy narzędzi do wierceń pól naftowych.
- Wały główne turbin wiatrowych i elementy wewnętrzne przekładni.
- Koła, osie i zwrotnice do transportu kolejowego.
- Przemysłowe przekładnie, wały pomp i korpusy zaworów do zastosowań wysokociśnieniowych.
Na szczególną wzmiankę zasługują wały główne turbin wiatrowych, ponieważ te elementy mogą ważyć kilka ton i muszą wytrzymać miliony cykli obciążenia w ciągu 20-letniego okresu użytkowania, co sprawia, że kuta stal stopowa z kontrolowanym przepływem ziaren jest w zasadzie jedynym realistycznym wyborem materiału do tego zastosowania.
Zalety wyboru kutej stali stopowej w porównaniu z alternatywami
Kiedy inżynier porównuje kutą stal stopową z odlewem lub produkcją płyt, za podjęciem decyzji przemawia kilka praktycznych zalet.
Wydajność w zakresie siły i masy
Ponieważ kuta stal stopowa osiąga wyższą wytrzymałość na jednostkę masy niż zwykłe odlewy ze stali węglowej, projektanci często mogą zmniejszyć wymiary przekroju poprzecznego, jednocześnie spełniając wymagania dotyczące obciążenia, oszczędzając całkowitą masę części bez poświęcania marginesu bezpieczeństwa.
Przewidywalne zachowanie ziarna
Ponieważ struktura ziaren dopasowuje się do kształtu matrycy w powtarzalny sposób, zespoły kontroli jakości mogą przewidzieć, gdzie będą najsilniejsze i najsłabsze orientacje, zanim część opuści kuźnię, co zapewnia pewniejsze obliczenia inżynieryjne.
Zmniejszona liczba wad wewnętrznych
Ściskowy charakter kucia ma tendencję do zamykania małych wewnętrznych pustek, które w przeciwnym razie mogłyby powstać podczas krzepnięcia w procesie odlewania, co skutkuje mniejszą liczbą ukrytych defektów, które mogłyby później przekształcić się w pęknięcia pod cyklicznym obciążeniem.
Kontrole jakości powszechnie przeprowadzane w przypadku odkuwek ze stali stopowej
Przed wysyłką kutej części większość sklepów przechodzi serię kontroli, aby upewnić się, że część odpowiada wymaganiom rysunku i nie wykazuje oznak wad wewnętrznych ani powierzchniowych.
Typowe metody kontroli stosowanych gotowych odkuwek ze stali stopowej | Metoda inspekcji | Co wykrywa |
| Badanie cząstek magnetycznych | Pęknięcia powierzchniowe i przypowierzchniowe |
| Badania ultradźwiękowe | Wewnętrzne puste przestrzenie, wtrącenia |
| Badanie twardości | Potwierdza wynik obróbki cieplnej |
| Kontrola wymiarowa | Dokładność geometryczna względem rysunku |
| Analiza składu chemicznego | Potwierdza zgodność gatunku stopu ze specyfikacją |
Wybór odpowiedniego stopu do części kutej
Wybór gatunku stali stopowej do odkuwki rzadko polega na wybraniu „najmocniejszej” dostępnej opcji. Zamiast tego jest to balansowanie pomiędzy wytrzymałością, wytrzymałością, kosztem i łatwością reakcji stopu na temperatury kucia.
Części poddawane dużym obciążeniom udarowym w niskiej temperaturze, takie jak elementy sprzętu górniczego, często skłaniają się ku gatunkom zawierającym nikiel nikiel poprawia wytrzymałość bez drastycznego zwiększania trudności w kuciu . Części narażone na długotrwałe działanie wysokiej temperatury, takie jak elementy układu wydechowego lub niektóre wały pomp, preferują gatunki zawierające molibden, ponieważ molibden sprawia, że stal jest odporna na mięknięcie w podwyższonej temperaturze roboczej.
Koszt również odgrywa ważną rolę. Proste odkuwki ze stali węglowej pozostają najtańszą opcją, ale gdy część wymaga lepszej trwałości zmęczeniowej, odporności na zużycie lub wytrzymałości przekraczającej to, co może zaoferować sam węgiel i mangan, dodatkowy koszt chromu, niklu lub molibdenu jest zwykle uzasadniony dłuższą żywotnością i mniejszą liczbą awarii w terenie.
Często zadawane pytania dotyczące stopów stali i odkuwek
Czego właściwie stopem jest stal?
Stal jest stopem żelaza i węgla w swojej najbardziej podstawowej definicji, przy czym węgiel stanowi zwykle mniej niż 2,1% całkowitej masy. Większość stali handlowych i przemysłowych zawiera również dodatkowe pierwiastki, takie jak mangan, krzem, chrom, nikiel lub molibden, w celu dostosowania określonych właściwości mechanicznych.
Czy stal stopowa jest mocniejsza niż zwykła stal węglowa?
W większości przypadków tak. Dodanie pierwiastków takich jak chrom, nikiel lub molibden generalnie podnosi hartowność i wytrzymałość w stopniu przekraczającym to, co może osiągnąć zwykła stal węglowa, szczególnie po odpowiedniej obróbce cieplnej, chociaż dokładny przyrost wytrzymałości zależy od konkretnej receptury stopu i zastosowanej obróbki.
Dlaczego w przypadku krytycznych części ze stali stopowej preferuje się kucie zamiast odlewania?
Kucie wyrównuje wewnętrzną strukturę ziaren wzdłuż kształtu części i ma tendencję do zamykania wewnętrznej porowatości poprzez siłę ściskającą, co generalnie zapewnia wyższą odporność zmęczeniową i udarność w porównaniu z częścią odlewaną o identycznym składzie chemicznym.
Czy każdy gatunek stali stopowej jest kuty w ten sam sposób?
Nie. Każdy gatunek ma inny zakres temperatur kucia i inną wrażliwość na pękanie. Na przykład gatunki o wyższej zawartości chromu lub niklu często wymagają ściślejszej kontroli temperatury, aby uniknąć rozdarcia powierzchni podczas odkształcania.
Co się stanie, jeśli odkuwka ze stali stopowej nie zostanie później poddana obróbce cieplnej?
Bez odpowiedniej obróbki cieplnej kuta część zazwyczaj zachowuje nierówne naprężenia wewnętrzne i nierafinowaną strukturę ziaren, co może spowodować, że twardość i wytrzymałość będą znacznie niższe od poziomów, jakie faktycznie jest w stanie zapewnić stop.
W jaki sposób ograniczany jest rozmiar kutej części?
Rozmiar jest głównie ograniczony przez udźwig dostępnego młotka lub prasy oraz przez to, jak równomiernie można utrzymać ciepło w dużym przekroju podczas formowania, ponieważ nierówna temperatura na dużym kęsie może prowadzić do nierównomiernego przepływu ziaren.
Czy odkuwki ze stali stopowej można ponownie kuć, jeśli zdarzy się błąd?
W wielu przypadkach część można ponownie podgrzać i ponownie kuć, jeśli nie pojawiły się na niej pęknięcia, chociaż powtarzające się cykle podgrzewania mogą sprzyjać wzrostowi ziaren, dlatego sklepy zazwyczaj ograniczają liczbę ponownych nagrzewań pojedynczego elementu, zanim jakość zacznie się pogarszać.
Kluczowe wnioski na temat stopów stali i komponentów kutych
Stal zaczyna się jako stop żelaza i węgla, a w momencie dodania w znaczących ilościach dodatkowych pierwiastków, takich jak chrom, nikiel czy molibden, staje się stalą stopową o wyraźnym zestawie zalet mechanicznych. Kiedy stal stopowa jest kształtowana poprzez kucie, a nie odlewanie lub ciężką obróbkę, uzyskana część zyskuje kierunkowy przepływ ziaren, zmniejszoną porowatość wewnętrzną i ogólnie lepszą trwałość zmęczeniową, dlatego właśnie kuta stal stopowa pozostaje standardowym wyborem do wałów, kół zębatych i innych elementów obrotowych lub nośnych podlegających dużym naprężeniom w przemyśle ciężkim.
Uzyskanie niezawodnej kutej części ostatecznie sprowadza się do trzech współdziałających elementów: wyboru stopu odpowiedniego do warunków pracy, kontrolowania temperatury kucia na tyle ściśle, aby uniknąć pęknięć lub nadmiernego wzrostu ziaren oraz zastosowania właściwej obróbki cieplnej po kuciu, aby uwolnić pełny potencjał stopu.
