Z jakich elementów wykonana jest stal: bezpośrednia odpowiedź
Stal jest zasadniczo stopem żelazo i węgiel , przy czym węgiel zwykle stanowi od 0,02% do 2,14% całkowitej masy. Oprócz tych dwóch podstawowych pierwiastków większość stali handlowej zawiera także mangan, krzem, fosfor i siarkę w różnych ilościach, a także celowo dodane pierwiastki stopowe, takie jak chrom, nikiel, molibden, wanad, miedź, bor, tytan i niob. W zwykłej stali węglowej żelazo stanowi około 98% do 99,5% materiału, podczas gdy w gatunkach stopowych stosowanych do kucie stali i ciężkich elementów maszyn zawartość żelaza może spaść do 70% lub mniej po domieszaniu chromu, niklu i innych pierwiastków w większych ilościach. Dokładna kombinacja elementów decyduje o tym, czy partia stali stanie się miękką płytą konstrukcyjną, hartowaną stalą narzędziową, odporną na korozję stalą nierdzewną, czy też kutym stopem zaprojektowanym tak, aby wytrzymać ekstremalne obciążenia mechaniczne.
Zrozumienie tego pierwiastka ma znaczenie, ponieważ każdy dodatkowy pierwiastek zmienia zachowanie stali podczas topienia, walcowania i kucia. Kupujący zaopatrujący się w kute kołnierze, wały lub koła zębate musi znać nie tylko nazwę gatunku, ale także rzeczywiste zakresy procentowe każdego elementu, ponieważ liczby te decydują o twardości, ciągliwości, spawalności, obrabialności i długoterminowej odporności na zużycie. W praktyce nie ma dwóch wytopów stali, które są chemicznie identyczne aż do ostatniego miejsca po przecinku, dlatego huty sporządzają rejestr składu wytopu dla każdej partii opuszczającej piec.
W pozostałej części tego przewodnika omówiono każdy element z osobna, wyjaśniono, w jaki sposób elementy te oddziałują na siebie po podgrzaniu i ukształtowaniu stali w procesie kucia, a także zakończono szczegółową tabelą referencyjną i często zadawanymi pytaniami obejmującymi najczęstsze punkty zamieszania, z którymi spotykają się nabywcy i inżynierowie podczas czytania karty składu chemicznego.
Żelazo i węgiel: dwa podstawowe elementy
Żelazo jest metalem nieszlachetnym, który nadaje stali dużą masę, ale samo czyste żelazo jest stosunkowo miękkie i brakuje mu wytrzymałości potrzebnej do zastosowań konstrukcyjnych lub mechanicznych. Dodatek węgla przekształca żelazo w stal poprzez blokowanie atomów węgla w siatce krystalicznej żelaza, co jest procesem, który ogranicza ruch dyslokacji w metalu i radykalnie zwiększa twardość i wytrzymałość na rozciąganie. Zależność ta nie jest liniowa w całym zakresie. Stal niskowęglowa, czasami nazywana stalą miękką, zawiera węgiel od około 0,05% do 0,25% i pozostaje wystarczająco miękka, aby z łatwością zginać, spawać i obrabiać. Stal średniowęglowa zawiera od 0,25% do 0,60% węgla i zapewnia równowagę między wytrzymałością a urabialnością, dlatego gatunki takie jak 1045 i 4140 są powszechnym wyborem do kutych części samochodowych i przemysłowych. Stal wysokowęglowa osiąga zawartość węgla od 0,60% do 1,50% i jest ceniona ze względu na krawędzie tnące i powierzchnie ścieralne, chociaż spawanie lub zginanie bez pękania staje się zauważalnie trudniejsze.
Samo żelazo występuje w więcej niż jednej postaci krystalicznej, w zależności od temperatury, i to zachowanie jest jedynym powodem, dla którego węgiel ma tak ogromny wpływ na stal. Poniżej około 912°C żelazo zawiera skupiony wokół ciała sześcienny układ zwany ferrytem, który może rozpuścić jedynie niewielki ułamek procenta węgla. W temperaturze od około 912°C do 1394°C żelazo przechodzi w skupiony na ścianie układ sześcienny zwany austenitem, który może rozpuścić znacznie więcej węgla, maksymalnie do około 2,14%. Ta różnica w rozpuszczalności pozwala w ogóle zadziałać obróbce cieplnej: nagrzanie stali do zakresu austenitu powoduje równomierne rozpuszczenie węgla w całej strukturze, a następnie szybkie ochłodzenie powoduje zatrzymanie węgla w naprężonym, przesyconym układzie zwanym martenzytem, który jest niezwykle twardy, ale kruchy, chyba że zostanie później odpuszczony.
Dlaczego zawartości węgla nie można po prostu zmaksymalizować
Zwiększanie zawartości węgla zwiększa granicę plastyczności i twardość, ale ma bezpośredni wpływ na ciągliwość, udarność i spawalność. Gdy zawartość węgla przekroczy około 0,23%, złącza spawane stają się podatne na pękanie, chyba że zastosuje się wstępne podgrzewanie i kontrolowane chłodzenie. Jest to jeden z powodów, dla których stale konstrukcyjne przeznaczone do spawania zawierają zawartość węgla poniżej 0,25%, podczas gdy operacje kucia stali, w wyniku których powstają niespawane, poddane obróbce cieplnej komponenty, mogą spowodować zwiększenie zawartości węgla w celu uzyskania wyższej twardości po hartowaniu i odpuszczaniu. Inżynierowie stale odwołują się do tego kompromisu przy wyborze gatunku, ponieważ część, która wymaga zarówno wytrzymałości, jak i zdolności do absorpcji nagłego uderzenia bez rozbicia, np. kuty wał korbowy lub sworzeń konstrukcyjny, zwykle plasuje się w zakresie średniego poziomu węgla, a nie w którymkolwiek skrajnym.
Jak mierzona i weryfikowana jest zawartość węgla

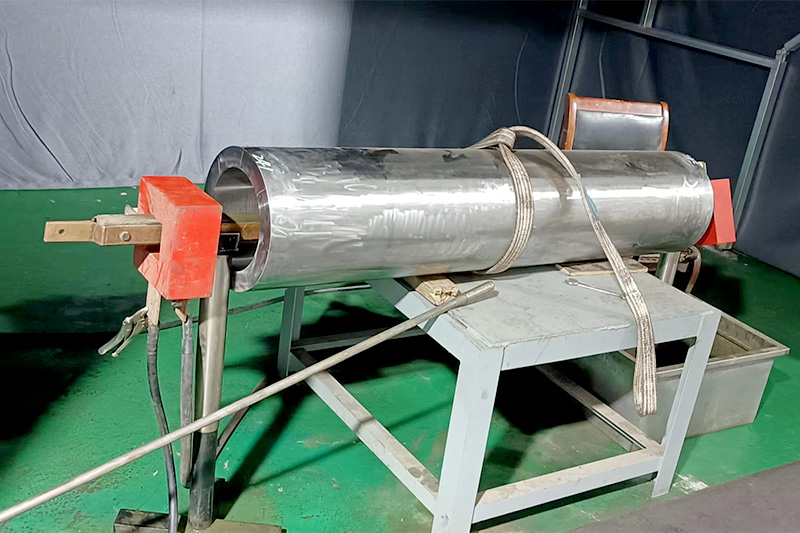

Współcześni producenci stali weryfikują zawartość węgla za pomocą optycznej spektrometrii emisyjnej, podczas której na wypolerowaną próbkę uderzana jest niewielka iskra, a emitowane światło jest analizowane w celu zidentyfikowania i określenia ilościowego każdego obecnego pierwiastka w ciągu kilku sekund. Analizę spalania stosuje się jako dodatkową kontrolę zwłaszcza węgla i siarki, polegającą na spalaniu małej próbki w atmosferze kontrolowanego tlenu i pomiarze powstałego dwutlenku węgla. Obie metody niemal całkowicie zastąpiły starsze techniki miareczkowania chemicznego na mokro, ponieważ są szybsze i powtarzalne w przypadku dużych serii produkcyjnych, co ma ogromne znaczenie w operacjach kucia, które wymagają stałego składu chemicznego ciepło po nagrzaniu.
| Klasyfikacja stali | Zakres zawartości węgla | Typowe zastosowanie |
|---|---|---|
| Niskoemisyjny (łagodny) | 0,05% - 0,25% | Panele nadwozia samochodowego, belki konstrukcyjne |
| Średni węgiel | 0,25% - 0,60% | Kute wały, koła zębate, wały korbowe |
| Wysoka zawartość węgla (narzędzie) | 0,60% - 1,50% | Narzędzia skrawające, matryce, ostrza |
| Ultrawysoka zawartość węgla | 1,25% - 2,00% | Specjalne elementy zużywalne, drut |
| Próg żeliwny | Powyżej 2,14% | Nie jest już klasyfikowany jako stal |
Elementy śladowe i pozostałościowe, które nadal mają znaczenie
Nie każdy element stali jest dodawany celowo. Fosfor i siarka dostają się do mieszanki jako resztkowe produkty uboczne surowej rudy i złomu użytego do topienia, a huty starają się utrzymać oba fosforyny poniżej rygorystycznych limitów ze względu na ich szkodliwy wpływ na wydajność mechaniczną.
Fosfor
Fosfor segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
Siarka
Siarka causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Tlen, azot i wodór
Gazy śladowe wchłonięte podczas topienia mogą również wpływać na jakość stali. Tlen tworzy wtrącenia niemetaliczne, które osłabiają osnowę, azot może z czasem powodować kruchość wynikającą ze starzenia, a wodór jest znany z powodowania opóźnionego pękania grubych kutych kształtowników, jeśli nie zostanie usunięty poprzez odgazowanie próżniowe przed odlewaniem i kuciem stali. Nowoczesne praktyki rafinacji w piecu łukowym i kadziach elektrycznych sprawiły, że kontrola tych gazów śladowych jest znacznie bardziej precyzyjna niż w ubiegłych dziesięcioleciach, co jest jednym z powodów, dla których produkowane obecnie elementy z kutej stali mają bardziej spójne właściwości mechaniczne niż równoważne części wyprodukowane pokolenie temu.
Inne elementy resztkowe
Produkcja stali w oparciu o złom, która obecnie zapewnia dużą część światowej produkcji, może wprowadzać niewielkie resztkowe ilości cyny, arsenu i antymonu przeniesione ze źródeł mieszanych złomu. Pierwiastki te nie są dodawane celowo i zazwyczaj zawartość każdego z nich pozostaje poniżej 0,05%, ale w połączeniu mogą przyczyniać się do kruchości odpuszczania w ciężkich kształtownikach kutych, które poddawane są powolnemu chłodzeniu w określonym pośrednim zakresie temperatur. Producenci dostarczający krytyczne odkuwki monitorują łączną liczbę tych elementów przypadkowych, zamiast traktować każdy z osobna.
Jak elementy kształtują wewnętrzną mikrostrukturę stali
Procenty poszczególnych pierwiastków mają mniejsze znaczenie same w sobie, niż ich wpływ na mikroskopijną strukturę kryształu, która tworzy się podczas stygnięcia stali. W każdej dyskusji na temat wydajności kutej stali wielokrotnie pojawiają się cztery konstrukcje.
Ferryt
Ferryt is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
Perlit
Perlit is a layered structure of alternating ferrite and iron carbide that forms as medium and high carbon steel cools slowly from the austenite range. The fine, alternating layers give pearlite a useful balance of strength and moderate ductility, and it is the dominant structure in normalized medium carbon forgings that are not further heat treated.
Martenzyt
Martenzyt forms when austenite is cooled too quickly for carbon atoms to escape the crystal lattice in an orderly way, trapping them in a highly strained structure that is very hard but brittle. Nearly every quenched and tempered forging, including 4140 and 4340 components, passes through a martensitic stage before tempering reduces the brittleness while retaining most of the added strength.
Bainit
Bainit forms at cooling rates between those that produce pearlite and those that produce martensite, and it offers an appealing combination of strength and toughness without the tempering step martensite requires. Alloying elements such as manganese, chromium, and molybdenum widen the cooling rate window in which bainite forms, giving forging engineers more flexibility in thick sections where the core cools more slowly than the surface.
Każdy pierwiastek stopowy omówiony wcześniej w tym przewodniku ostatecznie zyskuje swoje miejsce w specyfikacji stali ze względu na sposób, w jaki przesuwa granice pomiędzy tymi czterema strukturami, albo poprzez spowolnienie szybkości chłodzenia potrzebnej do uniknięcia perlitu, albo poprzez stabilizację austenitu w niższych temperaturach, albo poprzez unieruchomienie granic ziaren tak, aby jakakolwiek uformowana struktura pozostała delikatna i jednolita, a nie gruba.
Produkcja stali i rafinacja: jak kontrolowana jest zawartość pierwiastków
Procenty elementów nie są po prostu mieszane ze sobą jak w przepisie. Stanowią końcowy wynik sekwencji etapów udoskonalania, z których każdy usuwa lub dodaje określone elementy w kontrolowanej kolejności.
- Załadunek surowca rozpoczyna się od rudy żelaza zredukowanej w wielkim piecu w celu wytworzenia ciekłej surówki lub złomu stalowego pochodzącego z recyklingu stopionego w elektrycznym piecu łukowym, przy czym wybór pomiędzy trasami jest w dużej mierze uzależniony od regionalnych kosztów energii i dostępności złomu.
- Podstawowa rafinacja w zasadowym piecu tlenowym lub elektrycznym piecu łukowym przedmuchuje stopiony tlen w celu usunięcia nadmiaru węgla, krzemu i fosforu z surowego żelaza, obniżając skład do przybliżonego celu przed rozpoczęciem dokładniejszych korekt.
- Następnie następuje metalurgia kadzi, w której stop jest przenoszony do oddzielnego naczynia i precyzyjnie dodawane dodatki manganu, chromu, niklu, molibdenu i innych pierwiastków stopowych, aby osiągnąć dokładnie docelowy skład chemiczny dla zamierzonego gatunku.
- Odgazowanie próżniowe usuwa rozpuszczony wodór, azot i resztkowy tlen, co jest szczególnie istotne w przypadku stali przeznaczonej na duże kute kształtowniki, gdzie uwięziony gaz może powodować wewnętrzne łuszczenie się lub pękanie po ochłodzeniu części.
- Odlewanie ciągłe zestala rafinowany stop w kęsy, naloty lub płyty, a próbka z tego etapu staje się oficjalną analizą cieplną, która przemieszcza się z materiałem przez walcowanie i ostatecznie do kuźni.
Każdy z tych etapów ma na celu kontrolowanie zawartości pierwiastków w wąskim paśmie, a każdy skrót zastosowany na jednym etapie objawia się później jako niespójność, którą prasa kuźnicza natychmiast ujawni w postaci pęknięć powierzchniowych lub nierównego przepływu ziaren.
Jak zachowuje się zawartość elementu podczas procesu kucia stali

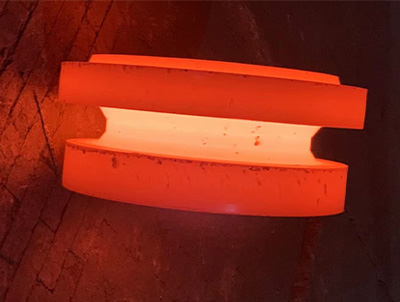

Kucie stali zmienia kształt nagrzanego kęsa za pomocą siły ściskającej, a skład pierwiastkowy tego kęsa bezpośrednio reguluje jego reakcję pod młotkiem lub prasą. Zrozumienie tej sekwencji pomaga wyjaśnić, dlaczego specyfikacje kucia odnoszą się do dokładnego składu chemicznego, a nie tylko do nazwy gatunku.
- Kęs jest podgrzewany do zakresu temperatur austenitycznych, zwykle od 1100°C do 1250°C dla gatunków średniowęglowych i niskostopowych, gdzie struktura żelazo-węgiel staje się wystarczająco miękka, aby odkształcić się bez pękania.
- Węgiel i pierwiastki stopowe, takie jak chrom i molibden, podwyższają temperaturę, w której materiał zaczyna mięknąć, dlatego też kęsy do kucia z wyższych stopów wymagają ściślejszej kontroli pieca, aby uniknąć przegrzania, które grozi pękaniem, lub przegrzania, które powoduje pogrubienie struktury ziaren.
- Podczas odkształcania pierwiastki takie jak wanad i niob tworzą granice ziaren w miejscu, utrzymując krystaliczną strukturę nawet podczas ściskania i przekształcania metalu, co bezpośrednio poprawia wytrzymałość i trwałość zmęczeniową gotowej odkuwki.
- Po kuciu część jest chłodzona i często poddawana obróbce cieplnej. Zawartość molibdenu i chromu określa, jak głęboko element może zostać zahartowany podczas hartowania, natomiast zawartość manganu wpływa na późniejszą reakcję stali na odpuszczanie.
- Siarka and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
Z tego powodu dostawcy kucia zazwyczaj publikują pełny arkusz składu chemicznego wraz z danymi dotyczącymi właściwości mechanicznych, zamiast polegać wyłącznie na oznaczeniu gatunku. Dwie partie oznaczone tym samym gatunkiem mogą nadal zachowywać się odmiennie w prasie, jeśli ich stosunek manganu do siarki lub zawartość pierwiastków śladowych różni się choćby nieznacznie.
Przepływ ziarna i dystrybucja pierwiastków
Jedną z zalet kucia, w porównaniu z odlewaniem lub obróbką skrawaniem z prętów, jest to, że odkształcenie ściskające wyrównuje wewnętrzną strukturę ziaren wzdłuż kształtu gotowej części, a nie przecina ją w poprzek. Dodatki stopowe, które udoskonalają wielkość ziaren, szczególnie wanad, tytan i niob, wzmacniają tę korzyść, ponieważ mniejszy rozmiar ziarna początkowego przekłada się na bardziej ciągłą linię przepływu o większej integralności po całkowitym kuciu części, co jest głównym powodem, dla którego kute komponenty stale przewyższają odlewane lub obrabiane maszynowo odpowiedniki w zastosowaniach krytycznych pod względem zmęczenia, takich jak wały korbowe, korbowody i półfabrykaty przekładni.
Kontrola temperatury w różnych rodzinach stopów
Zwykłe kęsy ze stali węglowej tolerują stosunkowo szerokie okno temperatury kucia, ale wraz ze wzrostem zawartości chromu, molibdenu i niklu okno to znacznie się zawęża. Wysokostopowe kęsy stali narzędziowej i stali nierdzewnej często muszą mieścić się w wąskim paśmie wynoszącym 50°C, aby uniknąć niepełnego odkształcenia w dolnej części lub nadmiernego wzrostu ziaren i potencjalnego początkowego topienia wtrąceń o niskiej temperaturze topnienia w górnej części. Jest to jeden z powodów, dla których kuźnie specjalizujące się w obróbce stali nierdzewnej lub wysokostopowej stosują ciaśniejsze oprzyrządowanie pieca i częstsze kontrole temperatury niż kuźnie skupiające się wyłącznie na zwykłej stali węglowej.
Skład elementów w popularnych gatunkach stali
Systemy nazewnictwa gatunków stali, w szczególności czterocyfrowe kody AISI i SAE, są zbudowane bezpośrednio na podstawie zawartości elementu. Prawidłowe odczytanie numeru gatunku pozwala ujawnić większość składu stali bez konieczności posiadania pełnego raportu laboratoryjnego. W standardowym systemie czterocyfrowym pierwsze dwie cyfry wskazują główny pierwiastek stopowy lub rodzinę, podczas gdy dwie ostatnie cyfry przybliżają zawartość węgla w setnych procentach, więc gatunek taki jak 4140 sygnalizuje rodzinę stopów chromowo-molibdenowych o zawartości węgla około 0,40%.
| Ocena | Węgiel | Kluczowe pierwiastki stopowe | Powszechne zastosowanie |
|---|---|---|---|
| 1018 | 0,18% | Mn 0,60% - 0,90% | Ogólne wały, części o niskim naprężeniu |
| 1045 | 0,45% | Mn 0,60% - 0,90% | Kute koła zębate, osie |
| 4130 | 0,28% - 0,33% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Kute rury, złączki, części lotnicze |
| 4140 | 0,38% - 0,43% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Wały kute, oprzyrządowanie, okucia |
| 4340 | 0,38% - 0,43% | Ni 1,65% - 2,00%, Cr 0,70% - 0,90%, Mo 0,20% - 0,30% | Części obciążone dużym obciążeniem zmęczeniowym |
| 8620 | 0,18% - 0.23% | Ni 0,40% - 0,70%, Cr 0,40% - 0,60%, Mo 0,15% - 0,25% | Nawęglane kute koła zębate, sworznie |
| Stal nierdzewna 304 | Maks. 0,08% | Cr 18% - 20%, Ni 8% - 10,5% | Armatura odporna na korozję, naczynia |
| Stal nierdzewna 316 | Maks. 0,08% | Cr 16% - 18%, Ni 10% - 14%, Mo 2% - 3% | Odkuwki do obróbki morskiej i chemicznej |
| Stal narzędziowa H13 | 0,32% - 0,45% | Cr 4,75% - 5,50%, Mo 1,10% - 1,75%, V 0,80% - 1,20% | Kute i obrabiane maszynowo matryce odlewnicze |
Zwróć uwagę, że zawartość żelaza nigdy nie jest wymieniona bezpośrednio w tych tabelach. Rozumie się to po prostu jako pozostałość po odjęciu węgla, manganu, chromu, niklu i innych pierwiastków od 100%, dlatego też żelazo jest czasami nazywane pierwiastkiem równoważącym w arkuszu składu chemicznego.
Rodzina stali nierdzewnej: objaśnienie odmian elementów
Stal nierdzewna nie jest pojedynczym materiałem, ale rodziną stopów pogrupowanych według sposobu, w jaki ich elementy układają podstawową strukturę krystaliczną. Zrozumienie tych podrodzin wyjaśnia, dlaczego zawartość procentowa pierwiastków zmienia się tak bardzo w zależności od gatunku, że wszystkie podlegają tej samej ogólnej etykiecie stali nierdzewnej.
Austenityczna stal nierdzewna
Gatunki austenityczne, takie jak 304 i 316, opierają się na wysokiej zawartości niklu, zwykle 8% lub więcej, aby utrzymać stabilną strukturę austenitu nawet w temperaturze pokojowej, zamiast przekształcać się w ferryt podczas chłodzenia. Daje to stali nierdzewnej austenitycznej doskonałą ciągliwość i wytrzymałość, a także dodatkową zaletę polegającą na tym, że jest niemagnetyczna, chociaż nie można jej utwardzać poprzez obróbkę cieplną w taki sam sposób, jak kute stale węglowe i niskostopowe.
Ferrytyczna stal nierdzewna
Gatunki ferrytyczne utrzymują niską zawartość niklu lub całkowicie go nie mają i opierają się na samym chromie, zwykle w zakresie od 10,5% do 18%, aby zapewnić odporność na korozję. Ponieważ gatunki te pozostają magnetyczne i nie można ich znacznie utwardzić poprzez obróbkę cieplną, wybiera się je bardziej ze względu na opłacalną odporność na korozję w mniej wymagających zastosowaniach konstrukcyjnych niż do elementów kutych o wysokiej wytrzymałości.
Martenzytyczna stal nierdzewna
Martenzytyczne gatunki stali nierdzewnej łączą umiarkowaną zawartość chromu, zwykle 12% do 18%, z wystarczającą ilością węgla, aby umożliwić taką samą reakcję hartowania i odpuszczania, jak w przypadku stali węglowej i niskostopowej. To sprawia, że stal martenzytyczna jest preferowaną rodziną kutych elementów ze stali nierdzewnej, które wymagają zarówno odporności na korozję, jak i dużej twardości, takich jak elementy zaworów, sztućce i niektóre wały pomp.
Dwustronna stal nierdzewna
Gatunki duplex równoważą w przybliżeniu równe części austenitu i ferrytu, dokładnie kontrolując razem chrom, nikiel i azot, tworząc strukturę, która łączy w sobie wytrzymałość gatunków ferrytycznych z dużą wytrzymałością i spawalnością gatunków austenitycznych. Ta równowaga sprawia, że stal typu duplex staje się coraz bardziej powszechna w kutych armaturach offshore i do obróbki chemicznej, które są narażone zarówno na duże obciążenia mechaniczne, jak i agresywne środowiska korozyjne.
Elementy ze stali narzędziowej i wysokowydajnych stopów
Stal narzędziowa reprezentuje najdalszy koniec złożoności stopów, gdzie wiele silnych pierwiastków tworzących węgliki celowo łączy się w celu uzyskania odporności na zużycie i odporności na ciepło znacznie przekraczającej to, co może zaoferować standardowa stal stopowa.
Stal narzędziowa do pracy na zimno
Gatunki do pracy na zimno, takie jak D2, charakteryzują się wysoką zawartością chromu, często od 11% do 13%, w połączeniu z podwyższoną zawartością węgla, tworząc liczne twarde węgliki chromu w całej mikrostrukturze. Węgliki te zapewniają stali wyjątkową odporność na zużycie ścierne w zastosowaniach takich jak wykrojniki i ostrza nożyc, chociaż duża zawartość węglika może sprawić, że materiał będzie bardziej kruchy niż stal narzędziowa niskostopowa.
Stal narzędziowa do pracy na gorąco
Gatunki do pracy na gorąco, takie jak H13, wykorzystują razem chrom, molibden i wanad, aby zapobiec mięknięciu w podwyższonych temperaturach występujących w samych matrycach do odlewania ciśnieniowego i kucia. Ponieważ matryce te są wielokrotnie podgrzewane i chłodzone podczas dociskania lub odlewania gorącego metalu, odporność na zmęczenie cieplne ma takie samo znaczenie jak twardość surowa, dlatego też równowaga pierwiastków w stali do pracy na gorąco sprzyja trwałej wytrzymałości w wysokiej temperaturze w porównaniu z maksymalną twardością w temperaturze pokojowej.
Stal szybkotnąca
Stal szybkotnąca jeszcze bardziej zwiększa zawartość stopów, łącząc wolfram lub molibden z wanadem, a czasami kobaltem, aby zachować ostrą krawędź skrawającą, nawet gdy tarcie podnosi temperaturę narzędzia podczas obróbki z dużą prędkością. Nazwa odzwierciedla pierwotną przewagę, jaką te gatunki oferują w porównaniu ze starszą zwykłą węglową stalą narzędziową, która traci swoją twardość i szybko tępi się wraz ze wzrostem prędkości skrawania i wynikającego z tego wzrostu ciepła.
Ekwiwalent węgla: łączenie pierwiastków w jedną liczbę
Ponieważ tak wiele pierwiastków wpływa jednocześnie na hartowność i spawalność, hutnicy używają jednej połączonej liczby zwanej ekwiwalentem węgla (CE), aby podsumować ogólny efekt pełnego składu chemicznego w jednej wartości. Szeroko stosowana wersja formuły dodaje węgiel do frakcji zawierających mangan, chrom, molibden, nikiel i miedź.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
Wyższy równoważnik węgla oznacza, że stal jest bardziej odporna na odkształcenia i zużywa się lepiej, ale oznacza również, że materiał jest bardziej podatny na pękanie wywołane wodorem podczas spawania i wymaga wstępnego podgrzania przed wykonaniem jakiegokolwiek złącza spawanego. Kute komponenty, które zostaną później zespawane w większy zespół, np. dysze zbiorników ciśnieniowych lub połączenia konstrukcyjne, są często określane jako maksymalny pułap równoważnika węgla, a nie tylko maksymalna zawartość procentowa węgla, ponieważ ta pojedyncza liczba odzwierciedla łączny efekt każdego elementu na raz.
Praktycznym punktem odniesienia jest zwykła stal niskowęglowa, która zazwyczaj wytwarza równoważnik węgla poniżej 0,35, co umożliwia łatwe spawanie przy minimalnym nagrzaniu wstępnym. Gatunki średniowęglowe i niskostopowe, takie jak 4140, zwykle mieszczą się w przedziale od 0,55 do 0,70, co wymaga umiarkowanego podgrzewania wstępnego i kontrolowanej temperatury międzyściegowej podczas spawania. Stale narzędziowe i wysokostopowe gatunki do kucia mogą podnieść równoważnik węgla powyżej 0,90, w którym to momencie na ogół całkowicie unika się spawania na rzecz łączenia mechanicznego lub wymiany kutej części jako pojedynczego elementu.
Dlaczego precyzyjna kontrola elementów ma znaczenie w przypadku kutych części stalowych
Podczas kucia na rozgrzany kęs wywierana jest ogromna siła ściskająca, a każda niespójność w rozmieszczeniu elementów objawia się natychmiast w postaci pęknięć, rozdarć lub nierównego przepływu ziaren. Huty dostarczające kęsy do kucia zazwyczaj mają mniejsze tolerancje manganu, siarki i fosforu niż huty produkujące stal na proste blachy walcowane, ponieważ proces kucia koncentruje wszelkie słabości w punkcie maksymalnego odkształcenia. Kęs z lekko podwyższoną zawartością siarki, który nie powodowałby widocznych problemów w walcowanym arkuszu, może całkowicie rozpaść się pod wpływem uderzenia młotkiem kuźniczym.
Z tego też powodu renomowani dostawcy kucia testują każdy wytop stali i przechowują zapis składu chemicznego każdej partii, zamiast polegać na ogólnej specyfikacji gatunku. Kupujący zaopatrujący się w kute kołnierze, sprzęgła, korpusy zaworów lub wały napędowe odnoszą korzyść z zażądania rzeczywistej analizy cieplnej, ponieważ ujawnia ona rzeczywiste wartości procentowe każdego elementu, a nie tylko zakres nominalny wydrukowany w katalogu.
Konsystencja elementów wpływa również na dalszą obróbkę po kuciu. Część kuta z oddzielnymi wtrąceniami siarczku manganu może być obrabiana nierównomiernie, powodując nierówne wykończenie powierzchni i przyspieszone zużycie narzędzia w niektórych obszarach tego samego elementu. Kupujący, którzy widzą niewyjaśnione różnice w wydajności obróbki pozornie identycznych kutych części, często szukają pierwotnej przyczyny w niespójnym rozmieszczeniu elementów w oryginalnym kęsie, a nie w samym błędzie w samym procesie obróbki.
Często zadawane pytania
Jaki jest najważniejszy pierwiastek stali oprócz żelaza?
Węgiel jest najbardziej wpływowym pierwiastkiem, ponieważ bezpośrednio kontroluje twardość, wytrzymałość i plastyczność bardziej niż jakikolwiek inny dodatek. Każdy inny element jest nakładany na relację żelazo-węgiel, aby dostroić określoną właściwość.
Czy stal może w ogóle istnieć bez węgla?
Nie według standardowej definicji. Stopy o bardzo niskiej zawartości węgla, czasami poniżej 0,01% węgla, takie jak stal maraging, są technicznie klasyfikowane jako stal, ponieważ nadal opierają się na osnowie żelaznej wzmocnionej innymi mechanizmami, ale zdecydowana większość stali handlowej zawiera mierzalną zawartość węgla.
Dlaczego stal nierdzewna zawiera tak dużo chromu?
Chrom content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
Czy wyższa zawartość stopu zawsze oznacza mocniejszą stal?
Nie koniecznie. Elementy stopowe zmieniają określone właściwości, a nie po prostu zwiększają wytrzymałość. Na przykład nikiel poprawia przede wszystkim wytrzymałość i działanie w niskich temperaturach, a nie surową twardość, podczas gdy chrom poprawia głównie odporność na zużycie i korozję. Właściwa kombinacja zależy całkowicie od sposobu wykorzystania gotowej części.
Dlaczego w częściach kutych jest podana dokładna zawartość procentowa elementu, a nie tylko nazwa gatunku?
Ponieważ nawet niewielkie zmiany zawartości manganu, siarki lub fosforu w dozwolonym zakresie dla gatunku mogą zmienić zachowanie kęsa pod wpływem siły ściskającej podczas kucia. Dokładna chemia cieplna pozwala inżynierom przewidzieć przepływ ziaren, ryzyko pękania i reakcję na obróbkę cieplną po kuciu ze znacznie większą dokładnością niż sama nazwa gatunku.
Co się stanie, jeśli zawartość siarki w stali będzie zbyt wysoka przed kuciem?
Nadmiar siarki reaguje z żelazem, tworząc siarczek żelaza, który topi się w znacznie niższej temperaturze niż otaczająca stalowa osnowa. Podczas kucia na gorąco te niskotopliwe wtrącenia mogą powodować wewnętrzne rozerwanie kęsa, co jest wadą znaną jako kruchość na gorąco, której w dużej mierze można zapobiec poprzez dodanie wystarczającej ilości manganu, aby zamiast tego związać siarkę.
Czy zawartość żelaza jest kiedykolwiek podana w arkuszu specyfikacji stali?
Żelazo rzadko podawane jest w konkretnym procencie, gdyż traktowane jest jako uzupełnienie składu po uwzględnieniu wszystkich pozostałych pierwiastków. Typowa specyfikacja stali węglowej będzie zawierać maksymalne zawartości węgla, manganu, fosforu, siarki i krzemu, przy czym żelazo, jak się rozumie, stanowi pozostałą część, zwykle od 97% do 99% całkowitej masy.
Dlaczego w niektórych gatunkach dodaje się bor, skoro chrom i molibden już poprawiają hartowność?
Bor is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
Jaka jest różnica między wyrobem walcowanym na gorąco a wyrobem kutym wykonanym z tego samego gatunku stali?
Obydwa mają ten sam skład chemiczny, ale w kuciu stosowana jest skoncentrowana siła ściskająca, która wyrównuje wewnętrzny przepływ ziaren wzdłuż kształtu części i zamyka wszelkie wewnętrzne porowatości pozostałe po odlewaniu. Półfabrykat walcowany na gorąco ma bardziej jednolitą, mniej kierunkową strukturę ziaren. W przypadku komponentów wrażliwych na zmęczenie wyrównany przepływ ziaren uzyskany poprzez kucie zazwyczaj zapewnia lepszą wydajność mechaniczną, mimo że skład chemiczny pierwiastków jest identyczny.
W jaki sposób inżynierowie decydują, jakie składniki stopowe wybrać dla nowej kutej części?
Wybór zwykle rozpoczyna się od wymagań mechanicznych części, takich jak wymagana wytrzymałość na rozciąganie, udarność w oczekiwanej temperaturze roboczej oraz odporność na korozję lub zużycie, a następnie przechodzi wstecz do gatunku, o którym wiadomo, że ustalone zakresy elementów niezawodnie zapewniają te właściwości. Koszt, spawalność i skrawalność są porównywane z wydajnością mechaniczną, ponieważ stal wysokostopowa rzadko jest najbardziej praktycznym i ekonomicznym wyborem dla danego zastosowania.
