Jakie stopy są w stali? Kompletny przewodnik po składzie stali

Jakie stopy są w stali? Bezpośrednia odpowiedź

Stal jest zasadniczo stopem żelazo i węgiel , ale nowoczesne gatunki stali zawierają szeroką gamę dodatkowych pierwiastków stopowych, które określają ich właściwości mechaniczne, termiczne i chemiczne. Najpopularniejsze pierwiastki stopowe występujące w stali to węgiel (C), mangan (Mn), krzem (Si), chrom (Kr), nikiel (Ni), molibden (Pon), wanad (V), wolfram (W), kobalt (Co), miedź (Cu), tytan (Ti), niob (Nb) i bor (B). Każdy pierwiastek jest dodawany w precyzyjnych ilościach — czasami tak małych jak 0,001% wagowo — aby osiągnąć zamierzone właściwości użytkowe.

Zwykła stal węglowa zawiera wyłącznie żelazo, węgiel i śladowe zanieczyszczenia. Natomiast stal stopowa jest celowo wzbogacana jednym lub większą liczbą tych pierwiastków. Powstały materiał można zaprojektować tak, aby zapewniał ekstremalną twardość, odporność na korozję, stabilność w wysokich temperaturach lub doskonałą wytrzymałość – dzięki czemu stale stopowe są materiałem wybieranym w sektorach lotniczym, motoryzacyjnym, energetycznym i przemyśle ciężkim. w kucie stali W szczególności skład chemiczny stopu gatunku stali bezpośrednio determinuje jego reakcję na ciepło, odkształcenie i obróbkę cieplną po kuciu.

Węgiel: główny pierwiastek stopowy w każdym gatunku stali

Węgiel jest najważniejszym pierwiastkiem, który przekształca czyste żelazo w stal. Jego zawartość, zazwyczaj waha się od 0,02% do 2,14% wagowych , ma bardziej dramatyczny wpływ na właściwości stali niż jakikolwiek inny pojedynczy pierwiastek. Zwiększanie zawartości węgla zwiększa twardość i wytrzymałość na rozciąganie, ale zmniejsza ciągliwość i spawalność.

Stal dzieli się na trzy szerokie kategorie w zależności od zawartości węgla:

• Stal niskowęglowa (stal miękka): 0,05%–0,30% węgla. Wysoce ciągliwy, łatwy do spawania, powszechnie stosowany w zastosowaniach konstrukcyjnych i blachach.
• Stal średniowęglowa: 0,30%–0,60% węgla. Zrównoważona wytrzymałość i ciągliwość, szeroko stosowana w wałach, przekładniach i odkuwkach wymagających umiarkowanej twardości.
• Stal wysokowęglowa: 0,60%–1,00% węgla. Wysoka twardość i odporność na zużycie, stosowana w narzędziach skrawających, sprężynach i drutach o dużej wytrzymałości.
• Stal o bardzo wysokiej zawartości węgla: 1,00%–2,14% węgla. Niezwykle twardy, ale kruchy; używane w specjalistycznych zastosowaniach związanych z cięciem i historycznym wytwarzaniu ostrzy.

W kuciu stali zawartość węgla jest starannie dobierana, ponieważ stale o wyższej zawartości węgla wymagają ściślejszej kontroli temperatury podczas procesu kucia. Na przykład gatunki średniowęglowe, takie jak AISI 1040 lub 1045, należą do najczęściej kutych stali, ponieważ zapewniają wystarczającą wytrzymałość elementów mechanicznych, a jednocześnie nadają się do obróbki w temperaturach kucia od 1100°C do 1250°C.

Mangan: podstawowy pierwiastek stopowy tła

Mangan występuje praktycznie we wszystkich dostępnych na rynku gatunkach stali, zazwyczaj w stężeniach pomiędzy 0,25% i 1,65% . Pełni kilka kluczowych funkcji metalurgicznych, które często są pomijane właśnie dlatego, że działają w tle.

Mangan działa jako odtleniacz podczas produkcji stali, łącząc się z tlenem i siarką, tworząc stabilne wtrącenia, które wypływają ze stopu. Bez manganu siarka tworzyłaby siarczek żelaza na granicach ziaren, powodując zjawisko zwane kruchością na gorąco — katastrofalną kruchość, która pojawia się w podwyższonych temperaturach i sprawia, że ​​stal nie nadaje się do procesów obróbki na gorąco, takich jak kucie. Tworząc zamiast tego siarczek manganu (MnS), stal pozostaje obrabialna nawet w temperaturach kucia.

Oprócz swojej roli w podatności na obróbkę na gorąco, mangan zwiększa również hartowność, co oznacza, że ​​stal można zahartować głębiej poprzez obróbkę cieplną. Stal zawierająca 1,5% manganu, taka jak AISI 1541, ma znacznie lepszą hartowność niż porównywalny gatunek zawierający tylko 0,5% manganu. Stale wysokomanganowe (stal Hadfielda, 11–14% Mn) stanowią przypadek skrajny: stają się wyjątkowo wytrzymałe i szybko utwardzają się pod obciążeniem udarowym, co czyni je przydatnymi w kruszarkach, sprzęcie górniczym i przejazdach kolejowych.

Chrom: stop, dzięki któremu stal jest nierdzewna

Chrom jest prawdopodobnie najbardziej znanym pierwiastkiem stopowym w stali, głównie ze względu na jego rolę w stali nierdzewnej. Zawartość chromu co najmniej 10,5% powoduje tworzenie się pasywnej warstwy tlenku chromu na powierzchni stali, zapewniając solidną odporność na korozję w szerokim zakresie środowisk. Gatunki stali nierdzewnej, takie jak 304 (18% Cr, 8% Ni) i 316 (16% Cr, 10% Ni, 2% Mo) to materiały wzorcowe w przetwórstwie żywności, urządzeniach medycznych i sprzęcie morskim.

Jednakże wkład chromu wykracza daleko poza odporność na korozję. Nawet przy niższych stężeniach 0,5–3,0% chrom znacznie zwiększa hartowność, odporność na zużycie i wytrzymałość w wysokiej temperaturze. Chrom tworzy w osnowie stali twarde węgliki, które są odporne na ścieranie i utrzymują twardość w podwyższonych temperaturach pracy. To sprawia, że ​​stale stopowe zawierające chrom są wysoko cenione w stalach narzędziowych i stalach łożyskowych. Na przykład AISI 52100 — najpowszechniej stosowana na świecie stal łożyskowa — zawiera około 1,5% chromu, co przyczynia się do drobnego rozkładu węglików odpowiedzialnych za wyjątkową odporność na zmęczenie kontaktowe.

W zastosowaniach do kucia stali stale chromowo-molibdenowe (Cr-Mo), takie jak AISI 4130 i 4140, są szeroko stosowane do kutych zbiorników ciśnieniowych, wałów napędowych i elementów konstrukcyjnych. Kombinacja chromu i molibdenu zapewnia tym stalom doskonałą hartowność i wytrzymałość po obróbce cieplnej polegającej na hartowaniu i odpuszczaniu, dzięki czemu kute części Cr-Mo są wysoce niezawodne w warunkach cyklicznych obciążeń.

Nikiel: wytrzymałość i działanie w niskich temperaturach

Nikiel jest jednym z niewielu pierwiastków stopowych, który poprawia wytrzymałość, nie zmniejszając znacząco plastyczności. Stabilizuje fazę austenitu, udoskonala strukturę ziaren i obniża temperaturę przejścia od ciągliwego do kruchego – właściwość o krytycznym znaczeniu dla elementów stalowych pracujących w środowiskach ujemnych, takich jak kriogeniczne zbiorniki magazynowe, infrastruktura polarna i sprzęt wiertniczy w Arktyce.

W stężeniach 1,0%–4,0% nikiel znacznie zwiększa udarność, szczególnie w niskich temperaturach. Gatunki stali niklowej, takie jak ASTM A203 (z zawartością 2,25% lub 3,5% Ni), są specjalnie zaprojektowane do zbiorników ciśnieniowych pracujących w niskich temperaturach. Przy jeszcze wyższych stężeniach stale maraging (18% Ni) osiągają granicę plastyczności przekraczającą 2000 MPa, zachowując jednocześnie dobrą odporność na pękanie – połączenie to jest praktycznie niemożliwe do osiągnięcia w przypadku samego węgla.

Nikiel jest także kluczowym stabilizatorem austenitycznych stali nierdzewnych, równoważącym tendencję chromu do zwiększania ferrytu. Równowaga żelazo-chrom-nikiel w gatunkach takich jak 304 i 316 tworzy w pełni austenityczną mikrostrukturę, która pozostaje niemagnetyczna i wysoce odporna na korozję nawet w temperaturach kriogenicznych.

Z punktu widzenia kucia stali, stopy zawierające nikiel, takie jak AISI 4340 (stal Ni-Cr-Mo), należą do najczęściej kutych gatunków o wysokiej wydajności. Kute elementy 4340 — wały korbowe, części podwozia, osie o dużej wytrzymałości — korzystają z wytrzymałości niklu, zwłaszcza po hartowaniu i odpuszczaniu.

Molibden: hartowność, odporność na pełzanie i wytrzymałość na gorąco

Molibden jest jednym z najskuteczniejszych środków zwiększających hartowność stali stopowych, aktywnym już w tak niskich stężeniach 0,15%–0,30% . Jego wpływ na hartowność na jednostkę masy jest w przybliżeniu pięć razy większy niż chromu. Oznacza to, że niewielkie dodatki molibdenu mogą zastąpić znacznie większe dodatki chromu lub manganu, co czyni go opłacalnym ekonomicznie w projektowaniu stali.

Molibden zmniejsza również kruchość odpuszczania, zjawisko polegające na tym, że niektóre stale stopowe stają się kruche po odpuszczaniu w zakresie temperatur od 375°C do 575°C. Hamując ten mechanizm kruchości, molibden umożliwia producentom stali bezpieczne odpuszczanie stali zawierających chrom do optymalnej wytrzymałości bez ryzyka kruchego pękania w trakcie eksploatacji.

W wyższych stężeniach molibden radykalnie poprawia odporność na pełzanie – zdolność przeciwstawiania się powolnym odkształceniom pod długotrwałym naprężeniem w podwyższonych temperaturach. Stale chromowo-molibdenowe i chromowo-molibdenowo-wanadowe stosowane w kotłach elektrowni, rurociągach parowych i elementach turbin zawierają zazwyczaj 0,5–1,0% Mo, co umożliwia długoterminową pracę w temperaturach powyżej 500°C.

W kontekście kucia stali gatunki zawierające molibden, takie jak 4140 (0,15–0,25% Mo) i 4340 (0,20–0,30% Mo), są standardowym wyborem w przypadku krytycznych części kutych. Zawartość molibdenu zapewnia, że ​​odkuwki o dużych przekrojach można utwardzać na wskroś podczas obróbki cieplnej, uzyskując spójne właściwości mechaniczne od powierzchni do rdzenia ciężkich odkuwek, takich jak ramy pras, osie kolejowe i elementy pól naftowych.

Wanad: rozdrobnienie ziarna i utwardzanie wydzieleniowe

Wanad stosuje się w stężeniach typowo pomiędzy 0,05% i 0,30% , jednak jego wpływ na mikrostrukturę stali jest nieproporcjonalny do jego ilości. Tworzy wyjątkowo stabilne węgliki i azotki — węglik wanadu (VC) i azotek wanadu (VN) — które blokują granice ziaren i hamują wzrost ziaren podczas obróbki na gorąco i obróbki cieplnej. Rezultatem jest mniejszy rozmiar ziaren, co jednocześnie poprawia zarówno wytrzymałość, jak i wytrzymałość.

Wanad jest podstawowym pierwiastkiem w stalach mikrostopowych (zwanych również wysokowytrzymałymi stalami niskostopowymi lub stalami HSLA), których działanie wzmacniające wydzieleniowo umożliwia osiągnięcie granicy plastyczności w zakresie 500–700 MPa bez konwencjonalnego hartowania i odpuszczania. Ma to znaczenie komercyjne, ponieważ stale HSLA można walcować lub kuć bezpośrednio do uzyskania ich końcowych właściwości bez dodatkowej obróbki cieplnej, co zmniejsza koszty produkcji.

W stalach narzędziowych wanad stosuje się w wyższych stężeniach 1–5% w celu wytworzenia twardych węglików wanadu, które znacznie poprawiają odporność na zużycie. Gatunki stali szybkotnącej, takie jak M2, zawierają około 1,8% wanadu, co przyczynia się do ich zdolności do utrzymywania twardości skrawania w temperaturach do 600°C powstających podczas obróbki.

W przypadku operacji kucia stali gatunki mikrostopów wanadu zapewniają znaczną przewagę w zakresie wydajności. Kute części samochodowe, takie jak korbowody i wały korbowe wykonane z mikrostopowej stali wanadowej, można chłodzić powietrzem bezpośrednio z prasy kuźniczej, całkowicie pomijając kosztowny cykl hartowania i odpuszczania, zachowując jednocześnie wymagane właściwości mechaniczne.

Krzem: właściwości odtleniające i elastyczne

Krzem występuje praktycznie we wszystkich gatunkach stali jako pozostałość z procesu wytwarzania stali, zazwyczaj w ilościach 0,15%–0,35% w stalach konstrukcyjnych. Jego główną rolą jest odtlenianie — krzem ma duże powinowactwo do tlenu, tworząc wtrącenia dwutlenku krzemu (SiO₂), które są usuwane podczas rafinacji, w wyniku czego otrzymuje się czystszą i mocniejszą stal.

Przy wyższych stężeniach krzemu wynoszących 0,5–2,0% krzem zwiększa granicę sprężystości stali i odporność zmęczeniową. Właściwość tę wykorzystuje się w stalach sprężynowych, gdzie gatunki takie jak SAE 9260 (1,8–2,2% Si) wykorzystują udział krzemu, aby utrzymać wysoką granicę plastyczności i są odporne na trwałe odkształcenia pod obciążeniem cyklicznym. Sprężyny zaworów, sprężyny zawieszenia i zaciski szynowe wykorzystują krzemowo-manganową stal sprężynową ze względu na ich zdolność do pochłaniania powtarzających się uderzeń bez wiązania.

Krzem odgrywa również wyspecjalizowaną rolę w stalach elektrotechnicznych (stale transformatorowe), gdzie stężenia Si wynoszące 1–4% radykalnie zmniejszają straty energii spowodowane prądami wirowymi i histerezą. Stal krzemowa o ziarnie zorientowanym – materiał rdzenia transformatorów elektrycznych – wykorzystuje około 3,2% Si, aby uzyskać silnie kierunkowe właściwości magnetyczne.

Wolfram i kobalt: podstawowe elementy stali narzędziowej szybkotnącej

Wolfram i kobalt kojarzą się przede wszystkim z szybkotnącymi stalami narzędziowymi i specjalnymi stopami przeznaczonymi do ekstremalnych warunków pracy. Wolfram tworzy bardzo twarde, stabilne węgliki wolframu, które zachowują swoją twardość w podwyższonych temperaturach, dzięki czemu stale narzędziowe zawierające wolfram są w stanie wykonywać operacje skrawania z prędkościami, które spowodowałyby utratę hartowności i zmiękczenie zwykłej węglowej stali narzędziowej.

Klasyczna stal szybkotnąca T1 zawiera 18% wolframu , wraz z 4% chromu, 1% wanadu i 0,7% węgla. Dzięki takiemu składowi stopu narzędzie utrzymuje twardość skrawania powyżej HRC 60 w temperaturach do 550°C. W wyniku rozwoju stali szybkotnących serii M większość wolframu zastąpiono molibdenem (do 9,5% Mo w M1), oferując równoważne parametry przy niższych kosztach stopu.

Kobalt w stężeniach 5–12% jeszcze bardziej podnosi twardość stali szybkotnących na gorąco, zwiększając odporność osnowy na mięknięcie pod wpływem czerwonej temperatury. Gatunki takie jak M42 (8% Co) i T15 (5% Co) są używane do najbardziej wymagających operacji skrawania, w tym toczenia na twardo i obróbki przerywanej w trudnych materiałach, takich jak stopy tytanu i stale hartowane. Kobalt występuje również w stalach maraging w ilości 7–12%, gdzie wzmacnia mechanizm utwardzania wydzieleniowego, który zapewnia ultrawysoką wytrzymałość.

Tytan, niob i bor: pierwiastki mikrostopowe o ponadwymiarowym wpływie

Niektóre z najpotężniejszych dodatków stopowych do stali działają w stężeniach śladowych, a mimo to ich wpływ na właściwości jest znaczący i dobrze udokumentowany.

Tytan

Tytan stosuje się w stężeniu 0,01%–0,10% jako silny środek tworzący węgliki i azotki. W stalach nierdzewnych dodatki tytanu (stal nierdzewna klasy 321) stabilizują stop przed uczuleniem — formą utraty chromu na granicach ziaren, która występuje podczas spawania i prowadzi do korozji międzykrystalicznej. W stalach HSLA tytan poprawia wielkość ziaren i przyczynia się do wzmocnienia wydzieleniowego, podobnie jak wanad, ale działa w jeszcze niższych stężeniach.

Niob (kolumn)

Niob stosuje się w stężeniach tak niskich jak 0,02%–0,05% i jest prawdopodobnie najbardziej opłacalnym dostępnym pierwiastkiem mikrostopowym. Nawet przy tych śladowych poziomach niob znacznie opóźnia wzrost ziaren austenitu podczas walcowania na gorąco i kucia, tworząc drobniejsze struktury ziaren ferrytycznych w gotowym produkcie. Drobniejszy rozmiar ziaren przekłada się bezpośrednio na lepszą granicę plastyczności i doskonałą udarność w niskich temperaturach — jest to połączenie właściwości kluczowych dla stali rurociągowych, stali konstrukcyjnych do zastosowań morskich i płyt zbiorników ciśnieniowych. Nowoczesne gatunki rurociągów, takie jak API X70 i X80, w dużym stopniu opierają się na mikrostopach niobu, aby osiągnąć wymagane parametry wytrzymałości i udarności.

Bor

Bor jest wyjątkowy wśród pierwiastków stopowych, ponieważ jest skuteczny przy wyjątkowo niskich stężeniach sprawiedliwego 0,0005%–0,003% (5 do 30 części na milion). Na tych śladowych poziomach bor segreguje do granic ziaren austenitu i radykalnie zwiększa hartowność poprzez opóźnianie zarodkowania ferrytu i perlitu podczas chłodzenia. Dodatek boru w ilości 30 ppm do stali średniowęglowej może zwiększyć hartowność równie skutecznie, jak dodatek chromu w ilości 0,5–1,0%. Stale poddane obróbce borem są szeroko stosowane w produkowanych masowo kutych elementach złącznych, gdzie ich doskonała hartowność pozwala na pełne hartowanie mniejszych przekrojów w procesie hartowania w wodzie, zmniejszając koszty stopu przy jednoczesnym zachowaniu wytrzymałości.

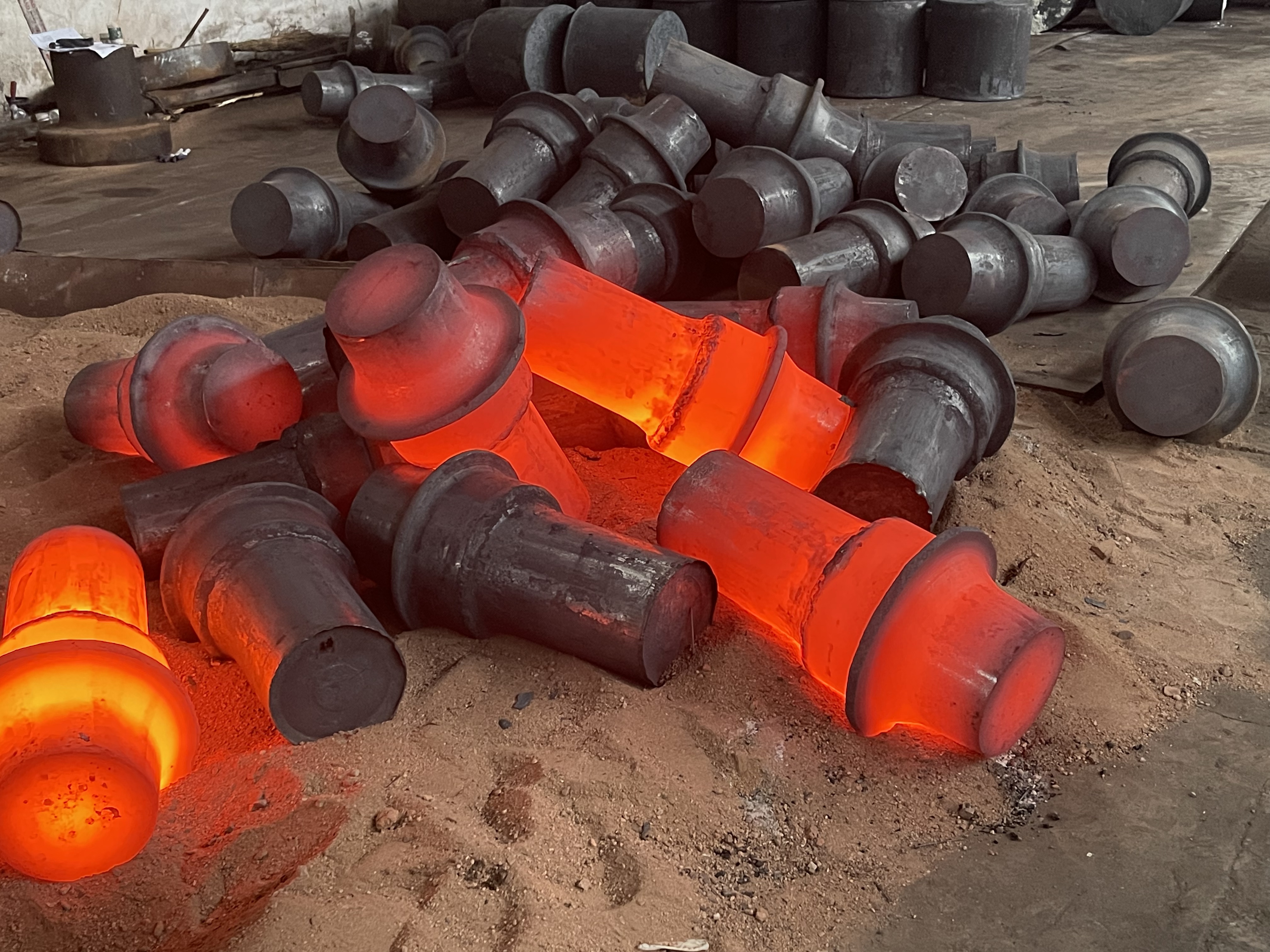

Jak pierwiastki stopowe wpływają na zachowanie stali przy kuciu

Kucie stali to nie tylko kwestia ogrzewania i kucia. Skład chemiczny stopu stali zasadniczo kontroluje zachowanie metalu na każdym etapie procesu kucia – od podgrzewania kęsów po wypełnianie matrycy i od chłodzenia do końcowej obróbki cieplnej.

Możliwość podrabiania i urabialność na gorąco

Kuwalność odnosi się do tego, jak łatwo stal można odkształcić do pożądanego kształtu bez pękania i rozrywania. Niskowęglowe stale gładkie (np. AISI 1020) charakteryzują się doskonałą podatnością na kucie, ponieważ są miękkie, plastyczne i mają szerokie zakresy temperatur pracy na gorąco. Wraz ze wzrostem zawartości stopu — zwłaszcza przy dużej zawartości chromu, wolframu lub węgla — podatność na kucie maleje, ponieważ węgliki stopowe i związki międzymetaliczne ograniczają płynięcie plastyczne. Stale narzędziowe takie jak D2 (12% Cr, 1,5% C) wymagają bardzo precyzyjnej kontroli temperatury podczas kucia, aby uniknąć pękania powierzchni.

Zakres temperatur kucia

Każdy stop stali ma zalecany zakres temperatur kucia. Przekroczenie górnej granicy powoduje przetopienie granicy ziaren (stopienie początkowe) i nieodwracalne uszkodzenie. Spadek poniżej dolnej granicy zwiększa ryzyko wkucia w obszar dwufazowy, powodując wewnętrzne rozdarcia. Typowe zakresy temperatur kucia według rodzaju stopu:

Obróbka cieplna po kuciu i chemia stopów

Większość odkuwek ze stali stopowej poddawana jest obróbce cieplnej po kuciu, aby osiągnąć ostateczne właściwości mechaniczne. Skład chemiczny stopu określa, który cykl obróbki cieplnej jest odpowiedni i jak zachowa się stal. Stopy o wysokiej hartowności, takie jak 4340, można hartować w oleju od temperatur austenityzacji około 830°C, a następnie odpuszczać w temperaturze 200°C–600°C w celu uzyskania określonych kombinacji twardości, wytrzymałości na rozciąganie i udarności. Zawartość niklu, chromu i molibdenu w 4340 zapewnia, że ​​nawet odkuwki o grubych przekrojach i przekrojach przekraczających 100 mm osiągają stałe hartowanie na wskroś, podczas gdy zwykłe stale węglowe wykazywałyby znaczny spadek twardości od powierzchni do środka w tym samym rozmiarze przekroju.

Typowe gatunki stopów stali i ich składy pierwiastkowe

Zrozumienie określonych gatunków i składu ich stopów wypełnia lukę między teorią a praktyką. Poniższa tabela podsumowuje skład chemiczny powszechnie stosowanych gatunków stali konstrukcyjnej i stopowej, z których wiele jest podstawą przemysłu kucia stali.

Wybór odpowiedniej stali stopowej na elementy kute

Wybór odpowiedniej stali stopowej do zastosowania w kuciu to decyzja inżynierska, na którą składa się wiele zmiennych. Proces ten polega na zrównoważeniu wymagań eksploatacyjnych z możliwością kucia, obróbki cieplnej, obrabialności, spawalności i kosztów. Rzadko istnieje jedna „najlepsza” stal do danego zastosowania — wybór zależy od konkretnej kombinacji naprężeń, temperatur i środowisk, z którymi będzie się spotykał element.

Kluczowe kwestie przy wyborze stopu do elementów kutych obejmują:

• Rozmiar przekroju i hartowność: Odkuwki o dużych przekrojach wymagają stopów o wysokiej hartowności. AISI 4340 z kombinacją Ni-Cr-Mo jest powszechnie stosowany do elementów o przekrojach krytycznych przekraczających 75 mm, ponieważ utrzymuje hartowanie na wskroś w ciężkich przekrojach.
• Życie zmęczeniowe: Komponenty podlegające obciążeniom cyklicznym – wały korbowe, korbowody, osie – korzystają z drobnoziarnistych stali stopowych o kontrolowanej zawartości wtrąceń. Praktyki odgazowywania próżniowego i czyszczenia stali w połączeniu z mikrostopami wanadu lub niobu zapewniają dłuższą trwałość zmęczeniową.
• Usługa w podwyższonej temperaturze: Jeśli kuta część będzie pracować w temperaturach powyżej 400°C — tarcze turbin, korpusy zaworów, kolektory wydechowe — wymagane są gatunki chromowo-molibdenowo-wanadowe lub odkuwki z nadstopów na bazie niklu, aby były odporne na pełzanie i utrzymywały wytrzymałość.
• Odporność na korozję: Środowiska morskie lub chemiczne wymagają odkuwek ze stali nierdzewnej. W środowiskach bogatych w chlorki preferowana jest stal nierdzewna klasy 316 zamiast stali 304 ze względu na zawartość molibdenu, która znacznie zmniejsza podatność na korozję wżerową.
• Koszt i dostępność: Stopy zawierające duże ilości niklu, kobaltu lub molibdenu wiążą się ze znacznymi kosztami. Inżynierowie często oceniają, czy gatunek niskostopowy ze zmodyfikowaną obróbką cieplną może spełnić wymagania specyfikacji lub czy stale mikrostopowe HSLA mogą całkowicie wyeliminować obróbkę cieplną po kuciu.

Zdolność przemysłu kucia stali do wytwarzania części o stałych właściwościach mechanicznych przy dużych nakładach produkcyjnych zależy bezpośrednio od dobrze kontrolowanego składu chemicznego stopów w połączeniu ze zdyscyplinowanym zarządzaniem procesem kucia. Nowoczesne narzędzia symulacyjne umożliwiają inżynierom zajmującym się kuciem modelowanie przepływu metalu, historii temperatury i końcowej struktury ziaren przed wycięciem pojedynczej matrycy, wykorzystując jako dane wejściowe znane właściwości termodynamiczne i mechaniczne stopu. Dzięki tej możliwości dobór stopu staje się coraz bardziej precyzyjną nauką, a nie empirycznym ćwiczeniem metodą prób i błędów.
