Jakim rodzajem stopu jest stal? Bezpośrednia odpowiedź
Stal jest zasadniczo stop żelaza z węglem , gdzie zawartość węgla waha się od 0,02% do 2,14% wagowych. To wąskie pasmo węgla przekształca kruchą surówkę w materiał, który może być stosowany do mostów, umieszczania turbin i twlubzenia szkieletu nowoczesnej infrastruktury. Poza tą podstawową kombinacją żelaza i węgla, Stal stopowa wprowadza dodatkowe pierwiastki stopowe — takie jak mangan, chrom, nikiel, molibden, wanad i krzem — w celu uzyskania określonych właściwości mechanicznych, termicznych i chemicznych, których zwykła stal węglowa po prostu nie jest w stanie osiągnąć.
Termin „stal stopowa” jest zarówno precyzyjny, jak i szeroki. W najściślejszym sensie metalurgicznym cała stal jest stopem, ponieważ zawiera co najmniej dwa pierwiastki. Jednak w praktyce przemysłowej „stal stopowa” odnosi się w szczególności do stali, do których celowe dodanie jednego lub większej liczby pierwiastków stopowych powoduje zwiększenie wydajności wykraczającej poza standardowe gatunki stali węglowej. Rezultatem jest kształtowanie materiału pod wpływem siły ściskającej na gorąco lub na zimno Stal stopowa forgings — komponenty cenione za kierunkowy przepływ ziaren, doskonałą wytrzymałość i odporność na zmęczenie w wymagających środowiskach pracy.
Jak stal jest klasyfikowana jako stop
Metalurdzy klasyfikują stopy na podstawie ich metalu nieszlachetnego i charakteru dodatkowych pierwiastków. Stal należy do szerszej rodziny stopy żelaza — stopy, w których dominuje żelazo. W stopach żelaza zawartość węgla wyznacza pierwszą główną linię podziału:
W rodzinie stali Amerykański Instytut Żelaza i Stali (AISI) oraz Stowarzyszenie Inżynierów Pontoryzacji (SAE) utrzymują powszechnie przyjęty system oznaczeń. Stale węglowe zawierają niskie stężenia pierwiastków stopowych, podczas gdy stale stopowe celowo przekraczają następujące stężenia progowe (zdefiniowane przez AISI) dla dowolnego pojedynczego pierwiastka: 1,65% manganu, 0,60% krzemu lub 0,60% miedzi lub zawierać określone minimalne ilości glinu, chromu, kobaltu, niobu, molibdenu, niklu, tytanu, wolframu, wanadu lub cyrkonu.
Klasyfikacja ta ma ogromne znaczenie przy zaopatrzeniu, kwalifikacji procedur spawania, planowaniu obróbki cieplnej i produkcji Odkuwki ze stali stopowej . Kuźnia pozyskująca stal stopową 4340 (gatunek niklowo-chromowo-molibdenowy) musi traktować ją zupełnie inaczej niż zwykłą stal węglową 1045 pod względem temperatur wstępnego podgrzewania, mediów hartowniczych i cykli odpuszczania.
| Stal Category | Zawartość węgla | Kluczowe pierwiastki stopowe | Typowe zastosowania |
|---|---|---|---|
| Stal niskowęglowa | 0,02%–0,30% | Mn, Si (drobne) | Blacha, drut, belki konstrukcyjne |
| Stal średniowęglowa | 0,30%–0,60% | Mn, Si | Wały, przekładnie, koła kolejowe |
| Stal wysokowęglowa | 0,60%–2,14% | Mn, Si | Sprężyny, narzędzia tnące, drut fortepianowy |
| Stal niskostopowa | 0,10%–0,50% | Kr, Ni, Mo, V (łącznie <5%) | Zbiorniki ciśnieniowe, rurociągi, odkuwki ze stali stopowej |
| Stal wysokostopowa (np. nierdzewna) | Różnie | Cr (>10,5%), Ni, Mo | Sprzęt spożywczy, wyroby medyczne, morskie |
Co właściwie każdy pierwiastek stopowy robi ze stalą
Zrozumienie, dlaczego stal jest formułowana w taki sposób, w jakim jest, wymaga wiedzy, jaki jest wkład każdego elementu. Ta wiedza jest szczególnie istotna dla Odkuwki ze stali stopowej , gdzie ostateczna mikrostruktura zależy od składu chemicznego stopu wchodzącego w interakcję z temperaturą kucia, stopniem redukcji i późniejszą obróbką cieplną.
Węgiel
Najbardziej wpływowy element. Każde zwiększenie zawartości węgla o 0,10% zwiększa wytrzymałość na rozciąganie o około 65–70 MPa, jednocześnie zmniejszając ciągliwość. Węgiel tworzy węglik żelaza (Fe3C, cementyt), który utwardza osnowę. Przy wyższych poziomach spawalność i udarność gwałtownie spadają.
Mangan
Występuje w praktycznie wszystkich stalach dostępnych na rynku w ilości 0,30–1,80%. Mangan odsiarcza stopiony materiał, zapobiegając spiekaniu na gorąco. Zwiększa także hartowność – głębokość, do której można hartować stal – co czyni ją niezastąpioną w konstrukcyjnych gatunkach stali stopowych i ciężkich odkuwkach.
Chrom
Dodawany od 0,50% w górę w celu zwiększenia hartowności i odporności na zużycie. Na poziomie powyżej 10,5% chrom tworzy samonaprawiającą się pasywną warstwę tlenku, definiującą stal nierdzewną. W stalach narzędziowych i matrycowych węgliki chromu zapewniają wyjątkową odporność na ścieranie. Powszechnie stosowany w stali łożyskowej 52100 i stali narzędziowej H13.
Nikiel
Nikiel wzmacnia ferryt bez zmniejszania wytrzymałości, co jest rzadką kombinacją. Jest szczególnie skuteczny w temperaturach ujemnych, dlatego do przechowywania skroplonego gazu w temperaturze -196°C stosuje się stale stopowe niklu (np. stal o zawartości 9% Ni). w Stal stopowa forgings w podwoziach lotniczych lub zastosowaniach obronnych powszechna jest zawartość niklu 1,8–4,0% (jak w 4340 i 300M).
Molibden
Nawet niewielkie dodatki (0,15–0,30%) radykalnie poprawiają hartowność i zapobiegają kruchości odpuszczania – utracie wytrzymałości, która występuje, gdy niektóre stale stopowe są przetrzymywane lub powoli chłodzone do temperatury 250–400°C. Molibden poprawia również wytrzymałość w podwyższonych temperaturach, co czyni go niezbędnym w stalach odpornych na pełzanie do urządzeń wytwarzających energię.
Wanad
Rafinator zboża. Węgliki i azotki wanadu ustalają granice ziaren austenitu podczas obróbki na gorąco i obróbki cieplnej, utrzymując dobrą mikrostrukturę. Drobne ziarna poprawiają jednocześnie wytrzymałość i wytrzymałość – kompromis, który w przeciwnym razie byłby trudny do osiągnięcia. Wanad stosuje się w stalach mikrostopowych, kutych wałach korbowych i stali narzędziowej szybkotnącej.
Krzem
Krzem, odtleniacz podczas produkcji stali, wzmacnia również ferryt. Na poziomie 1–2% jest głównym pierwiastkiem stopowym w stalach sprężynowych (np. 9260) i stalach elektrotechnicznych, gdzie zmniejsza straty w rdzeniu poprzez zwiększenie oporności elektrycznej. Krzem podnosi granicę sprężystości, dlatego sprężyny śrubowe są wykonane ze stali stopowej krzemowo-manganowej, a nie ze zwykłej stali węglowej.
Bor
Niezwykle skuteczny przy niewielkich dodatkach. Już 0,0005–0,003% boru radykalnie zwiększa hartowność bez wpływu na inne właściwości mechaniczne. Stale poddane obróbce borem (przyrostek „B” w oznaczeniach AISI, np. 10B30) umożliwiają redukcję droższych pierwiastków, takich jak nikiel i molibden, redukując koszty bez utraty zdolności do hartowania na wskroś.

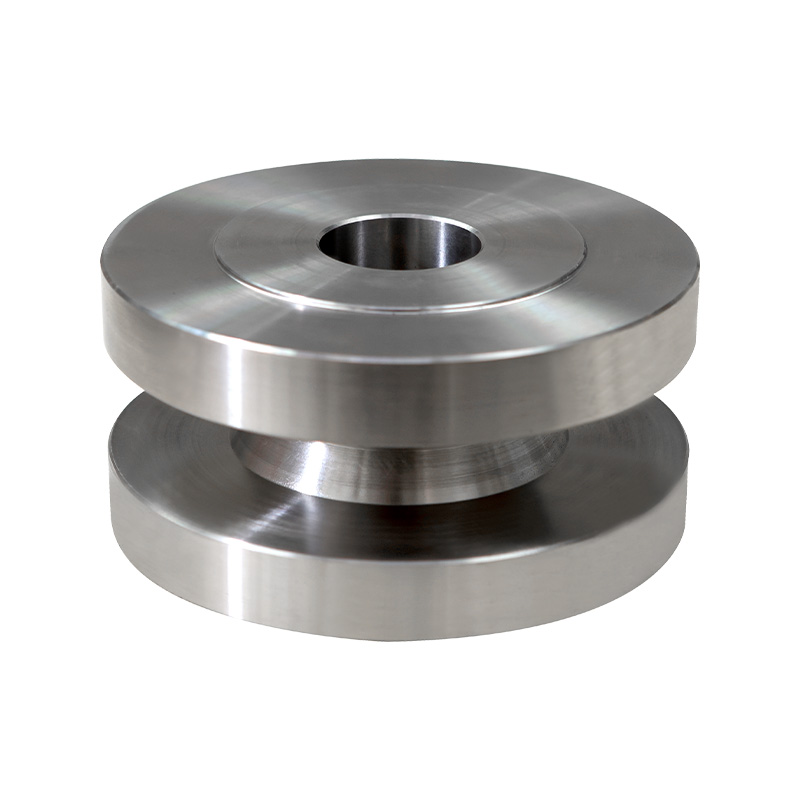

Odkuwki ze stali stopowej: dlaczego kucie jest właściwym procesem w przypadku stali stopowej
Nie wszystkie elementy stalowe są sobie równe, nawet jeśli są wykonane z identycznego składu chemicznego. Proces produkcji — odlewanie, obróbka skrawaniem z pręta lub kucie — określa wewnętrzną strukturę części, a tym samym jej działanie pod obciążeniem. Odkuwki ze stali stopowej zapewniają szereg korzyści strukturalnych, których żaden inny proces nie jest w stanie w pełni odtworzyć.
Przepływ ziarna i siła kierunkowa
Kiedy kuty jest kęs ze stali stopowej, odkształcenie plastyczne wyrównuje strukturę ziaren metalu wzdłuż konturów części. To się nazywa przepływ włókien lub przepływ ziarna. Na przykład w kutym wale korbowym linie włókien owijają się w sposób ciągły wokół każdego rzutu i czopa, dopasowując się do kształtu elementu. Obrobiony maszynowo wał korbowy wycięty z pręta przecina te linie ziaren, pozostawiając odsłonięte ziarna końcowe w punktach koncentracji naprężeń. Wynik: kute wały korbowe rutynowo przewyższają odpowiedniki obrabiane maszynowo pod równoważnym obciążeniem zmęczeniowym 2–3-krotnie w opublikowanych porównaniach testów zmęczeniowych (Podręcznik ASM, tom 14A, Metalworking: Bulk Forming).
Eliminacja porowatości i jednolitość gęstości
Staliwo zawiera naturalną porowatość skurczową, pory gazowe i segregację dendrytyczną – wszystko to tworzy lokalne słabe punkty. Siły ściskające w odkuwce zapadają się i zgrzewają te puste przestrzenie. Wlewek ze stali stopowej 4340, który zaczyna się od mierzalnej porowatości, tworzy odkuwkę z prawie zerowymi lukami wykrywalnymi za pomocą kontroli ultradźwiękowej zgodnie z normami ASTM A388. Ma to kluczowe znaczenie w przypadku elementów znajdujących się pod ciśnieniem, takich jak korpusy zaworów, gdzie wewnętrzne ścieżki wycieków przez porowatość byłyby niedopuszczalne.
Doskonałe właściwości mechaniczne
Bezpośrednie porównanie jasno mówi:
| Własność | Kucie stali stopowej 4340 (Q&T) | Staliwo 4340 (pytania i odpowiedzi) |
|---|---|---|
| Najwyższa wytrzymałość na rozciąganie | 1034–1172 MPa | 930–1 000 MPa |
| Siła plonu | 862–1000 MPa | 760–860 MPa |
| Uderzenie Charpy’ego (CVN) | 54–81 J w temperaturze -40°C | 27–41 J w -40°C |
| Limit zmęczenia (R = -1) | ~586 MPa | ~448 MPa |
| Zmniejszenie powierzchni (%) | 58–65% | 35–45% |
Typowe gatunki stosowane w odkuwkach ze stali stopowej
- 4130 (Chromol): 0,28–0,33% C, 0,80–1,10% Cr, 0,15–0,25% Mo. Stosowany w elementach konstrukcyjnych samolotów, klatkach bezpieczeństwa i ramach rowerów. Dobra spawalność jak na stal stopową.
- 4140: 0,38–0,43% C, 0,80–1,10% Cr, 0,15–0,25% Mo. Najpowszechniej stosowana na świecie stal niskostopowa. Odkuwki obejmują kołnierze wiertnicze na polach naftowych, koła zębate, matryce i elementy złączne.
- 4340: 0,38–0,43% C, 1,65–2,00% Ni, 0,70–0,90% Cr, 0,20–0,30% Mo. Jedna z najwydajniejszych konstrukcyjnych stali stopowych. Stosowany do podwozi samolotów, dużych wałów korbowych i elementów uzbrojenia wymagających bardzo dużej wytrzymałości przy odpowiedniej wytrzymałości.
- 8620: 0,18–0,23% C, 0,40–0,70% Ni, 0,40–0,60% Cr, 0,15–0,25% Mo. Stal do nawęglania. Odkuwki są następnie nawęglane lub węgloazotowane, aby wytworzyć twardą, odporną na zużycie powierzchnię na twardym rdzeniu. Standard dla przekładni koronowych i zębatych.
- 52100: 0,93–1,05% C, 1,35–1,60% Cr. Wysokowęglowa chromowana stal łożyskowa. Stosowany niemal wyłącznie w łożyskach tocznych, gdzie po hartowaniu wymagana jest twardość powierzchniowa 60–64 HRC.
- 300M: Zmodyfikowany 4340 z dodatkowym krzemem (1,45–1,80%) i wanadem. Osiągalne są wytrzymałości na rozciąganie powyżej 1930 MPa. Stosowany w krytycznych odkuwkach stali stopowej dla przemysłu lotniczego, gdzie waga i wytrzymałość są na wagę złota.
Główne typy stali stopowej i ich rola przemysłowa
Szersza kategoria stali stopowych obejmuje kilka odrębnych podrodzin, z których każda została zaprojektowana z myślą o określonym zestawie wymagań eksploatacyjnych. Nie są to jedynie etykiety marketingowe — każdy typ charakteryzuje się odrębną filozofią chemiczną i jest poddawany innej obróbce cieplnej.
Stal niskostopowa o wysokiej wytrzymałości (HSLA)
Stale HSLA zawierają mniej niż 0,35% węgla i niewielkie dodatki niobu, wanadu, tytanu lub miedzi — zazwyczaj łącznie poniżej 2%. Pomimo skromnego składu chemicznego granicę plastyczności na poziomie 350–700 MPa osiąga się poprzez rozdrobnienie ziarna i utwardzanie wydzieleniowe, a nie przez hartowanie na wskroś. Gatunki HSLA, takie jak A572 Grade 50, A36 i API 5L X70, są stosowane w stali konstrukcyjnej na budynki, mosty i rurociągi. Ich spawalność i niższy koszt w porównaniu z tradycyjnymi stalami stopowymi sprawiły, że stały się one dominujące w budownictwie od lat sześćdziesiątych XX wieku. Światowe Stowarzyszenie Stali (worldsteel.org) szacuje, że stale HSLA stanowią około 12% całej stali produkowanej na świecie.
Stal nierdzewna
Zdefiniowane przez min 10,5% chromu , stal nierdzewna to rodzina stali wysokostopowych o najwyższym profilu. Chrom reaguje z tlenem atmosferycznym, tworząc warstwę Cr2O3 o grubości nanometra, która pasywuje powierzchnię i zapobiega dalszemu utlenianiu. Główne gatunki — 304, 316, 410, 17-4 PH — różnią się zawartością niklu, dodatkiem molibdenu i zawartością węgla. Gatunki austenityczne (seria 300) są niemagnetyczne i zapewniają doskonałą odporność na korozję; gatunki martenzytyczne (seria 400) są utwardzalne i stosowane do sztućców, narzędzi chirurgicznych i odkuwek ze stali stopowej wymagających zarówno twardości, jak i odporności na korozję.
Stal narzędziowa
Stale narzędziowe to stale stopowe przeznaczone do cięcia, kształtowania lub formowania innych materiałów. Osiągają twardość 55–68 HRC dzięki wysokiej zawartości węgla (0,60–2,30%) i dodatkom stopowym tworzącym twarde węgliki. Klasyfikacja AISI dzieli stale narzędziowe na grupy: W (hartowane w wodzie), O (hartowane w oleju), D (stale matrycowe), H (stale do pracy na gorąco), M (wysokoobrotowe molibdenowe) i T (wysokoobrotowe wolframowe). H13, stal narzędziowa do pracy na gorąco z zawartością 5% chromu, jest standardowym materiałem na matryce do odlewania ciśnieniowego aluminium i matryc do kucia na gorąco. Stale szybkotnące M2 i M4 zawierają wolfram, molibden, chrom i wanad, aby zachować twardość w temperaturach skrawania powyżej 600°C.
Stal Maraging
Niezwykła podrodzina: stale maraging mają bardzo niską zawartość węgla (poniżej 0,03%), ale zawierają 17–19% niklu, a także kobalt, molibden i tytan. Wzmacniają się nie przez martenzyt węglowy, ale przez wytrącanie się związków międzymetalicznych podczas starzenia w temperaturze około 480°C. W rezultacie uzyskuje się wytrzymałość na rozciąganie na poziomie 1400–2400 MPa i odporność na pękanie znacznie wyższą niż w przypadku stali wysokowęglowych przy równoważnej wytrzymałości. Zastosowania obejmują obudowy silników rakietowych, odkuwki samolotów o bardzo dużej wytrzymałości i precyzyjne oprzyrządowanie do produkcji kompozytów lotniczych.
Stal łożyskowa
Stale łożyskowe, głównie 52100 i M50, wymagają wyjątkowej czystości – mierzonej w częściach na milion tlenu i siarki – ponieważ wtrącenia niemetaliczne działają jako miejsca inicjacji pęknięć zmęczeniowych w kontakcie tocznym. Przetapianie łukiem próżniowym (VAR) lub przetapianie elektrożużlowe (ESR) to standardowe metody produkcji. Powstała stal, po utwardzeniu do 60–64 HRC i precyzyjnie wyszlifowanym, zapewnia trwałość zmęczeniową styku tocznego mierzoną w miliardach cykli naprężeń. Stale łożyskowe stanowią jedno z najbardziej wymagających zastosowań w kontroli jakości stali stopowych.
Proces kucia stali stopowej: od kęsa do gotowej części
Produkcja Odkuwki ze stali stopowej to wieloetapowy proces produkcyjny, który wymaga ścisłej kontroli na każdym kroku. Skład chemiczny stali, zakres temperatur pracy, używany sprzęt i późniejsza obróbka cieplna wpływają na określenie końcowych właściwości.
Przygotowanie zapasów
Stal stopowa trafia do kuźni w postaci wlewków, nalewek, kęsów lub prętów. W przypadku krytycznych odkuwek w sektorze lotniczym lub energetycznym stal mogła być wytwarzana w drodze przetapianie łukiem próżniowym (VAR) or przetapianie elektrożużlowe (ESR) w celu zmniejszenia wtrąceń siarczków i zawartości tlenu do wyjątkowo niskiego poziomu. Przychodzący materiał jest sprawdzany ultradźwiękowo (zgodnie z normą ASTM A388 lub równoważną) i przed rozpoczęciem przetwarzania musi spełniać określone wymagania chemiczne i czystości.
Ogrzewanie do temperatury kucia
Stale stopowe mają określone zakresy temperatur kucia. W przypadku 4140 zakres kucia jest typowy 1177°C do 982°C (2150°F do 1800°F) . Ogrzewanie musi być powolne i równomierne w piecach opalanych gazem lub elektrycznym, aby uniknąć gradientów temperatur, które mogłyby spowodować pęknięcie kęsa. Czas namaczania zapewnia równomierną temperaturę kęsa w całym przekroju poprzecznym – co jest krytyczne w przypadku odkuwek o dużej średnicy powyżej 300 mm, gdzie dyfuzyjność cieplna ogranicza szybkość nagrzewania się rdzenia.
Operacja kucia
W zależności od geometrii części i wielkości produkcji kucie może odbywać się na młotku (grawitacyjnym, pneumatycznym lub przeciwuderzeniowym), prasie mechanicznej, prasie hydraulicznej lub walcarce pierścieniowej. Kucie swobodnie matrycowe kształtuje kęs pomiędzy płaskimi lub profilowanymi matrycami, stopniowo budując przepływ ziaren – stosowany w przypadku dużych wałów, tarcz i niestandardowych kształtów. Kucie matrycowe (odciskowe). wciska gorący kęs w dopasowane wgłębienia matrycy, wytwarzając części o kształcie zbliżonym do netto, o doskonałej spójności wymiarowej i wykończeniu powierzchni.
Kontrolowane chłodzenie
Po kuciu elementy ze stali stopowej muszą być chłodzone w kontrolowany sposób, aby uniknąć pęknięć (w wyniku gradientów temperatur) i zapobiec tworzeniu się twardego, kruchego martenzytu. Duże odkuwki ze stali stopowej są często umieszczane w izolowanych skrzyniach lub dołach, zakopywane w piasku lub wolno chłodzone w piecach. Ten etap wyżarzania lub normalizowania również ujednolica mikrostrukturę i łagodzi naprężenia kuźnicze, przygotowując część do późniejszej obróbki cieplnej lub obróbki skrawaniem.
Obróbka cieplna: hartowanie i odpuszczanie
Większość odkuwek ze stali stopowej przeznaczonych do zastosowań konstrukcyjnych otrzymuje a hartowanie i hartowanie (Q&T) obróbka cieplna. Odkuwka jest poddawana austenityzacji — na przykład podgrzewana do temperatury 845–899°C w przypadku stali 4140 — a następnie szybko hartowana w oleju, wodzie lub polimerze, tworząc martenzyt. Następnie martenzyt poddaje się hartowaniu (ponownemu podgrzewaniu do temperatury 150–650°C) w celu przywrócenia ciągliwości i wytrzymałości, zachowując jednocześnie większość uzyskanej twardości. Temperatura odpuszczania jest główną dźwignią równoważenia wytrzymałości i twardości: niższe temperatury odpuszczania dają wyższą wytrzymałość; wyższe temperatury zmniejszają wytrzymałość, ale poprawiają udarność.
Inspekcja i testowanie
Gotowe odkuwki ze stali stopowej przed dostawą poddawane są kontroli wymiarowej, testom mechanicznym (rozciąganie, twardość, udarność Charpy'ego) i badaniom nieniszczącym (NDE). Badania ultradźwiękowe (UT) wykrywają defekty wewnętrzne; inspekcja magnetyczno-proszkowa (MPI) ujawnia pęknięcia powierzchniowe i przypowierzchniowe. W przypadku odkuwek lotniczych dodatkowe wymagania mogą obejmować kontrolę penetracyjną matrycy, weryfikację analizy chemicznej i przegląd zapisów dotyczących obróbki cieplnej. Kryteria akceptacji są określone przez specyfikacje klienta lub standardy branżowe, takie jak AMS, ASTM lub EN.
Branże zależne od odkuwek ze stali stopowej
Połączenie doskonałych właściwości mechanicznych, jednorodności gęstości i elastyczności projektowania sprawia, że Odkuwki ze stali stopowej metoda produkcji preferowana w praktycznie każdym sektorze przemysłu ciężkiego. Poniżej przyjrzymy się bliżej, gdzie pojawiają się te elementy i dlaczego określono konkretnie odkuwki.
Lotnictwo
Podwozie, wały silnika, tarcze turbin, mocowania skrzydeł i wsporniki konstrukcyjne w samolotach są rutynowo określane jako odkuwki ze stali stopowej w klasach 4340, 300M lub 17-4 PH. Połączenie wysokiej wytrzymałości właściwej (stosunek wytrzymałości do masy) i odporności na pękanie nie podlega negocjacjom w przypadku komponentów o krytycznym znaczeniu dla lotu. Na przykład w podwoziu Boeinga 737 do głównych cylindrów kolumny oleo zastosowano odkuwki ze stali stopowej 300M.
Motoryzacja
Wały korbowe, korbowody, wałki rozrządu, zwrotnice, piasty kół, przekładnie i elementy przegubów homokinetycznych to główne odkuwki ze stali stopowej w branży motoryzacyjnej. Typowy wał korbowy silnika 4-cylindrowego, kuty ze stali modyfikowanej 1045 lub 4140, waży 9–14 kg i musi wytrzymać obciążenia zmęczeniowe skrętne przez cały okres użytkowania pojazdu. Globalny rynek kucia samochodów został wyceniony na około 74,4 miliarda dolarów w 2022 roku (źródło: Grand View Research, 2023) i nadal rośnie wraz ze wzrostem produkcji pojazdów.
Ropa i Gaz
Pierścienie wiertnicze, stabilizatory, obrotowe złącza narzędziowe, kołnierze głowic odwiertów i korpusy zaworów wysokociśnieniowych w sektorze naftowym i gazowym są wykonane z odkuwek ze stali stopowej, głównie 4140, 4145H i 4340. Specyfikacje API 7-1 i API 6A Amerykańskiego Instytutu Naftowego regulują wymagania materiałowe i kontrolne dla tych komponentów, które muszą wytrzymywać ciśnienie w odwiercie przekraczające 138 MPa (20 000 psi) w niektóre aplikacje.
Wytwarzanie energii
Wirniki turbin parowych, wały generatorów i dysze zbiorników ciśnieniowych w elektrowniach cieplnych i jądrowych należą do największych produkowanych odkuwek ze stali stopowej. Pojedyncza odkuwka wirnika turbiny parowej może ważyć ponad 100 ton i wymagać miesięcy obróbki od wlewka do gotowego elementu. Gatunki takie jak 26NiCrMoV14-5 (stale stopowe Cr-Mo-V) są używane do pracy w podwyższonych temperaturach, gdzie odporność na pełzanie w temperaturach 500–580°C jest równie ważna jak właściwości rozciągające w temperaturze pokojowej.
Obrona i Uzbrojenie
Gąsienice czołgów, bloki zamków artyleryjskich, lufy dział, płyty pancerne i odkuwki płatowców rakietowych – wszystkie opierają się na odkuwkach ze stali stopowej. Specyfikacje wojskowe (MIL-SPEC) i normy obronne (DEF STAN) określają wymagania dotyczące chemii, właściwości mechanicznych i testowania. Gatunek 4340 jest używany na koła łańcuchowe i koła napędowe zbiorników, natomiast stal narzędziowa H-11 (gatunek 5% Cr do pracy na gorąco) jest stosowana na lufy broni ze względu na połączenie wysokiej twardości, stabilności termicznej i odporności na erozję powodowaną przez gazy pędne.
Stal stopowa a stal węglowa a stal nierdzewna: wybór odpowiedniego materiału
Wybór materiału na kuty element obejmuje zrównoważenie wymagań dotyczących wydajności z kosztami, dostępnością i możliwościami produkcyjnymi. Poniżej znajduje się bezpośrednie porównanie trzech najpopularniejszych rodzin stali konstrukcyjnych, które ma pomóc inżynierom i kupującym w dokonywaniu świadomych wyborów.
- Wytrzymałość na rozciąganie: 600–2 000 MPa w zależności od gatunku i obróbki cieplnej
- Doskonała hartowność w przekrojach; nadaje się do dużych odkuwek
- Od dobrej do doskonałej udarności, zwłaszcza z dodatkiem Ni
- Wymaga powłoki ochronnej lub platerowania w środowiskach korozyjnych
- Koszt: umiarkowany do wysokiego, w zależności od zawartości stopu
- Najlepsze do: lotnictwa, obronności, narzędzi na polach naftowych, samochodowych układów napędowych, agregatów prądotwórczych
- Wytrzymałość na rozciąganie: 400–900 MPa; ograniczone przez hartowność w dużych przekrojach
- Hartowność szybko spada przy średnicy przekroju powyżej ~50 mm
- Dobra wytrzymałość przy niskiej i średniej zawartości węgla; kruchy przy wysokiej zawartości węgla
- Podlega rdzy; wymaga zabezpieczenia powierzchni
- Koszt: najniższy wśród stali konstrukcyjnych
- Najlepsze do: maszyn ogólnych, narzędzi ręcznych, niekrytycznych części konstrukcyjnych
- Wytrzymałość na rozciąganie: 500–1700 MPa (klasy utwardzania wydzieleniowego)
- Doskonała odporność na korozję charakterystyczna dla stopu; nie wymaga powłoki
- Gatunki austenityczne pozostają odporne na temperatury kriogeniczne
- Wyższe koszty surowców (zawartość niklu i chromu)
- Trudniejsze w obróbce i kuciu niż gatunki węglowe lub niskostopowe
- Najlepsze do: przetwórstwa spożywczego, wyrobów medycznych, morskich, komponentów zakładów chemicznych
Decyzja pomiędzy tymi rodzinami materialnymi zwykle zależy od połączenie wymaganego poziomu wytrzymałości, rozmiaru przekroju, środowiska korozyjnego i budżetu . Na przykład zacisk podmorski w środowisku słonowodnym wskazywałby na odkuwkę ze stali nierdzewnej typu duplex, podczas gdy żerdź wiertnicza do dużych obciążeń pracująca w środowisku niekorozyjnym byłaby wykonana z odkuwki ze stali stopowej 4140 po znacznie niższej cenie.

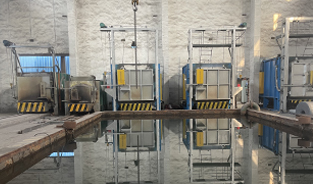

Obróbka cieplna odkuwek ze stali stopowej: odblokowanie pełnego zakresu właściwości
Jedną z decydujących zalet odkuwek ze stali stopowej w porównaniu z konkurencyjnymi materiałami jest szeroki zakres właściwości osiągalnych poprzez obróbkę cieplną. Ta sama odkuwka ze stali stopowej 4140 może zapewnić wytrzymałość na rozciąganie od 620 MPa (mocno odpuszczone, maksymalna plastyczność) do ponad 1380 MPa (minimalnie odpuszczone, wysoka twardość), w zależności od cyklu obróbki cieplnej. W tej sekcji wyjaśniono podstawowe metody obróbki cieplnej i ich wpływ na właściwości końcowe.
Normalizowanie
Normalizowanie polega na nagrzaniu odkuwki do temperatury 40°C–55°C powyżej górnej temperatury krytycznej (Ac3), przetrzymaniu do całkowitego austenityzacji, a następnie chłodzeniu powietrzem. Celem jest udoskonalenie i ujednolicenie struktury ziaren po obróbce na gorąco. Znormalizowane odkuwki ze stali stopowej wykazują stałe właściwości mechaniczne w całym przekroju – jest to ważne, gdy duża odkuwka będzie poddawana intensywnej obróbce przed końcową obróbką cieplną. Normalizowanie jest również stosowane jako etap przygotowawczy przed hartowaniem i utwardzaniem lub utwardzaniem powierzchniowym.
Wyżarzanie
Pełne wyżarzanie — austenityzacja, a następnie chłodzenie w piecu w temperaturze 10–30°C na godzinę — pozwala uzyskać najbardziej miękki i plastyczny stan stali stopowej. Wartości twardości 150–200 HB są typowe dla wyżarzanego 4140. Odkuwki są wyżarzane, gdy wymagana jest maksymalna skrawalność przed końcową obróbką cieplną lub gdy potrzebne jest pośrednie odprężanie pomiędzy wieloma operacjami obróbki.
Hartuj i hartuj (Q&T)
Najpopularniejsza obróbka cieplna konstrukcji Odkuwki ze stali stopowej . Austenityzowaną odkuwkę szybko hartuje się (w oleju w przypadku większości stali stopowych, w wodzie lub polimerze w przypadku gatunków niskostopowych) w celu wytworzenia mikrostruktury martenzytycznej, a następnie odpuszcza się do wymaganej równowagi twardość/wytrzymałość. Zależność jest odwrotna: wyższe temperatury odpuszczania zmniejszają twardość, ale zwiększają udarność Charpy'ego. Odkuwka ze stali stopowej 4340 odpuszczona w temperaturze 200°C osiąga wytrzymałość na rozciąganie w pobliżu 1930 MPa przy wartości udarności CVN ~14 J; odpuszczany w temperaturze 600°C, wytrzymałość na rozciąganie spada do ~1035 MPa, ale CVN wzrasta do ~81 J (Podręcznik ASM, tom 4, Obróbka cieplna).
Hartowanie powierzchniowe (nawęglanie i węgloazotowanie)
Stale stopowe o niskiej zawartości węgla, takie jak 8620, 9310 i 4320, są celowo zaprojektowane tak, aby zawartość węgla w rdzeniu była zbyt niska, aby można je było znacznie utwardzić, ale z dodatkami stopowymi, które zwiększają hartowność nawęglonej obudowy. Po kuciu i obróbce część jest podgrzewana w atmosferze bogatej w węgiel w temperaturze 900–955°C w celu rozproszenia węgla w powierzchni na kontrolowaną głębokość (zwykle 0,5–2,5 mm), a następnie hartowana. Rezultatem jest twarda, odporna na zużycie powierzchnia (58–64 HRC) na twardym, odpornym na uderzenia rdzeniu — dokładnie taka kombinacja wymagana w przypadku zębów przekładni i krzywek.
Łagodzenie stresu
Po obróbce skrawaniem lub spawaniu odkuwki ze stali stopowej można odprężać w temperaturach poniżej Ac1 (zwykle 550–650°C w przypadku stali stopowych), aby zmniejszyć naprężenia szczątkowe bez znaczącej zmiany twardości i wytrzymałości. Ten krok zapobiega odkształceniom podczas precyzyjnej obróbki, poprawia stabilność wymiarową i zmniejsza ryzyko pękania korozyjnego naprężeniowego podczas pracy.
Kontrola jakości odkuwek ze stali stopowej: metody testowania i standardy
Jakość Odkuwki ze stali stopowej nie jest zakładane — jest to weryfikowane poprzez systematyczny program testów i kontroli, który rozpoczyna się od przybycia surowca i trwa aż do końcowej dostawy. Poniżej przedstawiono najważniejsze metody stosowane w nowoczesnej kontroli jakości kucia.
Optyczna spektrometria emisyjna (OES) lub fluorescencja rentgenowska (XRF) weryfikują, czy chemia cieplna odpowiada określonemu stopniowi. Większość specyfikacji materiałowych wymaga analizy kadzi i produktu (z samej odkuwki). Szczególne obawy budzą węgiel, siarka i fosfor: siarka powyżej 0,030% pogarsza wytrzymałość poprzeczną; fosfor powyżej 0,035% sprzyja kruchości.
Twardość Rockwella (HRC), Brinella (HB) lub Vickersa (HV) mierzy się w określonych miejscach odkuwki. W przypadku elementów hartowanych na wskroś przejście twardości od powierzchni do rdzenia (dane Jominy dotyczące hartowania końcowego) potwierdza odpowiednią hartowność. Twardość jest najbardziej ekonomicznym wskaźnikiem wytrzymałości na rozciąganie stali ulepszanych cieplnie.
Zgodnie z normą ASTM A370 próbki do rozciągania są obrabiane maszynowo z przedłużenia (przedłużenia) odkuwki lub z oddzielnie odkutego pierścienia testowego w tych samych warunkach obróbki cieplnej. Podawana jest ostateczna wytrzymałość na rozciąganie, granica plastyczności 0,2%, wydłużenie i zmniejszenie powierzchni, które muszą spełniać minimalne określone wartości.
Próbki Charpy'ego z wycięciem w kształcie litery V (10 × 10 × 55 mm zgodnie z ASTM E23) są łamane w określonych temperaturach w celu pomiaru udarności. W przypadku zastosowań krytycznych, takich jak odkuwki zbiorników ciśnieniowych zgodnie z sekcją VIII ASME, rutynowe są próby udarności w temperaturze -40°C. Minimalne średnie zapotrzebowanie na energię pochłoniętą zazwyczaj mieści się w zakresie od 27 J do 68 J, w zależności od intensywności zastosowania.
Przez odkuwkę przenoszone są fale dźwiękowe o wysokiej częstotliwości (1–10 MHz); odbicia od defektów wewnętrznych pojawiają się jako wskazania na wyświetlaczu A-scan. ASTM A388 jest standardową metodą badania ultradźwiękowego odkuwek stalowych. Kryteria akceptacji określają maksymalną dopuszczalną wielkość i częstotliwość wskazań. UT jest szczególnie ważny przy wykrywaniu wewnętrznych szwów, zakładek i porowatości, które są niewidoczne z powierzchni.
Stosowany do stali stopowych ferrytycznych i martenzytycznych, MPI wykrywa nieciągłości powierzchniowe i przypowierzchniowe poprzez przyłożenie pola magnetycznego i cząstek tlenku żelaza. Pęknięcia, szwy i zakładki, które przecinają się lub zbliżają do powierzchni, przyciągają cząsteczki, tworząc widoczne oznaki. ASTM E709 reguluje MPI odkuwek stalowych. Test ten jest obowiązkowy w przypadku większości krytycznych odkuwek ze stali stopowej stosowanych w przemyśle lotniczym i obronnym.
Globalny rynek i przyszłe trendy w stali stopowej i odkuwkach
Rynki stali stopowej i kucia są duże, globalne i ewoluują w odpowiedzi na elektryfikację, naciski na zrównoważony rozwój i nowe wymagania przemysłowe.
Osiągnięto globalną produkcję stali surowej 1888 mln ton w 2022 r (źródło: World Steel Association, worldsteel.org). Z tego znaczący i rosnący udział stanowią gatunki stopowe i specjalne. Światowy rynek komponentów kutych wyceniono na ok 91,4 mld dolarów w 2022 r , którego prognozy mają przekroczyć 130 miliardów dolarów do 2030 r. (Grand View Research, 2023), napędzane głównie wzrostem w sektorach motoryzacyjnym, lotniczym i kosmicznym oraz energii odnawialnej.
Popyt na nie kształtuje kilka trendów Odkuwki ze stali stopowej :
- Pojazdy elektryczne (EV): Chociaż układy napędowe pojazdów elektrycznych eliminują wał korbowy silnika, wprowadzają nowe kute komponenty: wały silnika, zespoły przekładni redukcyjnych, ramy obudów akumulatorów i zwrotnice zawieszenia w przypadku cięższych platform z akumulatorem. Zawartość kucia w przeliczeniu na pojazd elektryczny jest porównywalna lub może przekraczać tę w pojazdach z silnikiem spalinowym, tylko w przypadku innych komponentów.
- Energia odnawialna: Morskie turbiny wiatrowe wymagają dużych odkuwek ze stali stopowej na wały główne, nośniki planet, koła zębate pierścieniowe i kołnierze wież. Pojedyncza morska turbina wiatrowa o mocy 15 MW może zawierać ponad 50 ton kutej stali stopowej w układzie napędowym i połączeniach konstrukcyjnych.
- Gospodarka wodorowa: Magazynowanie i dystrybucja wodoru pod wysokim ciśnieniem wymaga bardzo czystych odkuwek ze stali stopowej o niskiej kruchości wodorowej. Opracowywane są nowe gatunki odporne na pękanie wywołane wodorem przy ciśnieniach powyżej 700 barów.
- Zaawansowana produkcja: Oprogramowanie symulacyjne (FEA do modelowania procesu kucia, DEFORM, Simufact) umożliwia inżynierom zajmującym się kuciem wirtualną optymalizację projektu matrycy i parametrów procesu, ograniczając metodę prób i błędów oraz poprawiając wykorzystanie materiału. Przewidywanie przepływu ziarna i mikrostruktury jest obecnie rutyną w kuźniach premium.
- Podejścia hybrydowe do wytwarzania przyrostowego: Niektóre kuźnie poszukują rozwiązań hybrydowych, w których kute preformy o kształcie zbliżonym do netto są wykańczane poprzez ukierunkowane osadzanie energetyczne (DED) w celu dodania elementów cienkościennych, zmniejszając straty podczas obróbki skomplikowanych elementów ze stali stopowej.
