Jaka jest temperatura topnienia stali?
1370°C – 1540°C / 2500°F – 2800°F
Stal nie topi się w jednej stałej temperaturze. Ponieważ stal jest stopem żelaza i węgla, często łączonym z pierwiastkami takimi jak chrom, nikiel, mangan czy molibden, jej temperatura topnienia mieści się w określonym przedziale, a nie w jednej dokładnej wartości. Większość komercyjnych gatunków stali zaczyna przechodzić w ciecz gdzieś pomiędzy 1370°C i 1540°C (2500°F do 2800°F) , z dokładnym przesunięciem wartości w zależności od dokładnego składu chemicznego danego gatunku.
Ten zakres ma znaczenie znacznie wykraczające poza ciekawostkę dla metalurgów. Odlewnie używają go do wyznaczania docelowych parametrów pieca, producenci używają go, aby zrozumieć, jak blisko ich procesów spawania lub cięcia dochodzi do pełnego upłynnienia, a inżynierowie używają go do oceny, jak konstrukcja zachowa się, jeśli zostanie wystawiona na działanie ekstremalnego ciepła. Stustopniowa zmiana temperatury topnienia może zmienić zużycie energii pieca, wybór wyłożenia ogniotrwałego, a nawet gatunek stali wybrany do konkretnego zastosowania.
Warto wcześniej rozdzielić dwa powiązane terminy. The solidus temperatura to miejsce, w którym rozpoczyna się topienie, a likwidus temperatura to temperatura, w której metal jest w pełni płynny. Pomiędzy tymi dwoma punktami stal występuje w stanie mieszanym, częściowo stopionym, który operatorzy odlewni nazywają czasami strefą papkowatą. Decyzje dotyczące odlewania i zalewania podejmowane są z uwzględnieniem tej strefy, ponieważ zbyt wczesne zalewanie grozi niepełnym wypływem, a przegrzanie powoduje marnowanie energii i może sprzyjać wzrostowi ziaren, co osłabia produkt końcowy.
Rozważmy praktyczny przykład. W warsztacie konstrukcyjnym, który wycina blachę stalową za pomocą palnika tlenowego, temperatura płomienia znacznie przekracza temperaturę topnienia, dlatego cięta krawędź na krótko upłynnia się i zostaje zdmuchnięta przez strumień tlenu. Z kolei odlewnia wylewająca blok silnika celowo podgrzewa metal jedynie nieznacznie powyżej temperatury likwidusu, ponieważ nadmierne przegrzanie powoduje marnowanie paliwa i może pogorszyć gotowy odlew. Ta sama właściwość fizyczna, temperatura topnienia, wpływa na dwie zupełnie różne decyzje operacyjne w zależności od procesu.
Dlaczego temperatura topnienia stali tak bardzo się różni?
Czyste żelazo topi się w stosunkowo przewidywalnej temperaturze 1538°C (2800°F). W momencie wprowadzenia węgla i innych pierwiastków stopowych liczba ta zaczyna się zmieniać. Każdy pierwiastek zmienia sieć krystaliczną metalu nieco inaczej, a skumulowany efekt powoduje szeroki zakres topnienia obserwowany w całej rodzinie stali.
Węgiel
Nawet niewielki wzrost zawartości węgla zauważalnie obniża temperaturę topnienia. Podniesienie zawartości węgla z około 0,05% do 2,0% może obniżyć temperaturę topnienia o znacznie ponad 100°C, dlatego wysokowęglowe stale narzędziowe topią się zazwyczaj w niższych temperaturach niż miękka stal o bardzo niskiej zawartości węgla.
Chrom
Chrom is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
Nikiel
Nikiel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Mangan
Mangan is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
Ponlybdenum
Ponlybdenum raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Krzem
Krzem is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Śladowe zanieczyszczenia również mają znaczenie. Siarka i fosfor pozostałe z surowców, jeśli nie są odpowiednio rafinowane, mogą obniżyć efektywne topnienie na granicach ziaren i przyczynić się do zjawiska zwanego kruchością na gorąco, w którym metal staje się kruchy i podatny na pękanie w wysokich temperaturach roboczych, nawet zanim osiągnie temperaturę topnienia w masie. Jest to jeden z powodów, dla których współczesne hutnictwo kładzie tak duży nacisk na ścisłą kontrolę poziomów pierwiastków resztkowych, a nie tylko śledzenie głównych dodatków stopowych.
Praktyczną konkluzją dla każdego, kto wybiera materiał, jest to, że wyrażenie „temperatura topnienia stali” jest w rzeczywistości skrótem oznaczającym rodzinę ściśle powiązanych wartości. Dwie cewki umieszczone obok siebie na podłodze magazynu, jedna ze stali miękkiej i jedna ze stali narzędziowej o wysokiej zawartości węgla, mogą mieć temperatury topnienia znacznie różniące się od siebie o ponad 100 stopni Celsjusza, mimo że obie są poprawnie opisane jako stal.
Temperatury topnienia według rodzaju stali
Poniższa tabela grupuje popularne rodziny stali i zakresy topnienia zwykle związane z każdą z nich. Liczby te odzwierciedlają ogólne odniesienia branżowe, a nie specyfikację pojedynczej walcowni, dlatego zawsze należy potwierdzać dokładne wartości w oparciu o certyfikowane dane dla określonego wytopu lub gatunku, zanim staną się one częścią krytycznych obliczeń.
| Typ stali | Temperatura topnienia (°C) | Temperatura topnienia (°F) |
|---|---|---|
| Stal niskowęglowa (miękka). | 1410 – 1530 | 2570 – 2785 |
| Stal średnio i wysokowęglowa | 1410 – 1530 | 2570 – 2785 |
| Stal nierdzewna | 1375 – 1530 | 2500 – 2785 |
| Stal niskostopowa | ≈ 1432 | ≈ 2610 |
| Stal wysokostopowa | ≈ 1415 | ≈ 2600 |
| Stal narzędziowa | 1400 – 1425 | 2550 – 2600 |
| Stal konstrukcyjna | ≈ 1425 | ≈ 2600 |
Zauważ jak stal narzędziowa i stal konstrukcyjna są nieco niżej niż szersza opaska ze stali węglowej. Stale narzędziowe zawierają więcej węgla i dodatkowe pierwiastki stopowe, które obniżają temperaturę topnienia, a gatunki konstrukcyjne są opracowane pod kątem spawalności i wytrzymałości, a nie wytrzymywania najwyższych temperatur w piecu.
Warto również zauważyć, że w ramach jednej kategorii asortyment nie jest równomiernie rozłożony. Zarówno stal miękka 1020, jak i stal wysokowęglowa 1095 są technicznie stalą węglową, jednak gatunek o wyższej zawartości węgla będzie stale znajdował się w kierunku dolnego końca pasma, podczas gdy uboższy gatunek będzie znajdował się w kierunku górnego końca. Każdy, kto określa ustawienia pieca dla mieszanej partii złomu lub surowca, powinien uwzględnić tę różnicę, zamiast zakładać, że pojedyncza temperatura punktu środkowego będzie jednakowo odpowiednia dla każdego elementu.
Jak faktycznie mierzy się temperaturę topnienia stali?
Dane dotyczące temperatury topnienia nie pochodzą z domysłów. Metaloweurdzy i laboratoria materiałowe opierają się na kilku ustalonych technikach w celu określenia temperatur solidusu i likwidusu dla danego składu stali.
Różnicowa analiza termiczna
Małą próbkę ogrzewa się obok obojętnego materiału odniesienia i śledzi się różnicę temperatur między nimi. Punkt, w którym próbka stali pochłania dodatkowe ciepło w celu zmiany fazy, dokładnie wskazuje punkty solidusu i likwidusu.
Pirometria optyczna
W piecach produkcyjnych bezkontaktowe pirometry optyczne odczytują energię promieniowania wydzielaną przez roztopioną lub prawie roztopioną stal w celu oszacowania temperatury powierzchni bez bezpośredniego dotykania metalu przez sondę, co jest istotne, biorąc pod uwagę, jak szybko termopara zostanie zużyta przez ciekłą stal.
Termopary zanurzeniowe
Jednorazowe, ofiarne sondy termoparowe zanurza się bezpośrednio w roztopionej stali w celu krótkiego odczytu. Każdą sondę używa się raz i wyrzuca, ponieważ końcówka ulega zniszczeniu pod wpływem ciepła, ale odczyt jest bardzo dokładny w przypadku tego pojedynczego pomiaru.
Odniesienie do diagramu fazowego
Zamiast każdorazowo mierzyć próbkę fizyczną, inżynierowie często korzystają z diagramu fazowego żelazo-węgiel i diagramów fazowych specyficznych dla stopu, które przedstawiają zmiany temperatur solidusu i likwidusu wraz ze zmianami składu, umożliwiając przewidywanie zachowania podczas topnienia na podstawie znanego składu chemicznego.
Piece produkcyjne zazwyczaj łączą kilka z tych metod. Ciągły pirometr optyczny może monitorować ogólne trendy przez cały okres ogrzewania, natomiast okresowe spadki termopary zanurzeniowej potwierdzają rzeczywistą temperaturę kąpieli w kluczowych punktach decyzyjnych, np. tuż przed spustem pieca.
Od pieca do wlewka: jak faktycznie topi się stal
Zrozumienie, gdzie temperatura topnienia ma znaczenie w całej produkcji, pomaga wyjaśnić, dlaczego tę liczbę traktuje się jako krytyczny parametr operacyjny, a nie fakt tła.
Elektryczny piec łukowy (EAF)
Złom stalowy ładuje się do naczynia wyłożonego materiałem ogniotrwałym i topi za pomocą łuków elektrycznych zajarzanych pomiędzy dużymi elektrodami grafitowymi a ładunkiem. Temperatury kąpieli podnosi się wygodnie powyżej punktu likwidusu, często do zakresu od 1600°C do 1700°C, aby zapewnić pełne stopienie i dać czas na reakcje rafinacyjne przed stuknięciem.
Zasadowy piec tlenowy (BOF)
Ponlten iron from a blast furnace is combined with scrap and blown with high-purity oxygen, which triggers exothermic reactions that help sustain the high temperatures needed to keep the charge liquid while carbon and impurities are oxidized out.
Piec indukcyjny
Piece indukcyjne, powszechnie stosowane w odlewniach produkujących mniejsze partie lub stopy specjalne, wykorzystują pola elektromagnetyczne do bezpośredniego podgrzewania wsadu, zapewniając precyzyjną kontrolę temperatury, która dobrze nadaje się do osiągnięcia określonego celu przegrzania powyżej punktu likwidusu.
W każdym przypadku docelowa temperatura kąpieli jest ustalana na podstawie określonego punktu likwidusu stopu jako podłoża, plus margines przegrzania, który daje operatorowi czas pracy na zalewanie, dodawanie stopu i utratę temperatury podczas przenoszenia do formy lub urządzenia do ciągłego odlewania. Zbyt małe przegrzanie grozi częściowym zestaleniem stali, zanim dotrze ona do formy; zbyt dużo powoduje marnowanie energii i może zwiększyć zużycie materiałów ogniotrwałych.
Temperatura topnienia a temperatura zniszczenia strukturalnego
~1370–1540°C
Temperatura, w której stal fizycznie zmienia się ze stałego w ciekły. Osiągnięcie tego punktu wymaga pieca lub niezwykle intensywnego, długotrwałego źródła ciepła.
~500–600°C
Zakres temperatur, w którym stal nośna zaczyna tracić wystarczającą wytrzymałość, że nie może już bezpiecznie utrzymać projektowanego obciążenia, na długo przed tym, zanim metal osiągnie poziom prawie stopiony.
To rozróżnienie jest jednym z najbardziej niezrozumiałych punktów dotyczących zachowania stali. Stalowa belka nie musi się stopić, aby zawieść. Stal konstrukcyjna zazwyczaj zachowuje tylko ułamek swojej granicy plastyczności w temperaturze pokojowej po przejściu przez temperaturę około 500 do 600°C, dlatego też inżynieria przeciwpożarowa skupia się na utrzymaniu stali poniżej tego progu, a nie poniżej jej temperatury topnienia. Architekt lub inżynier projektujący pod kątem odporności ogniowej pracuje z zupełnie inną liczbą niż operator odlewni wlewający roztopioną stal do formy.
Ładowanie również zmienia obraz. Lekko obciążony element może przetrwać wyższe temperatury niż mocno obciążony, zanim ulegnie odkształceniu, więc dokładna temperatura zniszczenia dowolnego elementu konstrukcyjnego zależy od jego ciężaru w stosunku do jego nośności znamionowej, a nie od jednej uniwersalnej liczby.
Ta różnica między temperaturą topnienia a niepowodzeniem funkcjonalnym wyjaśnia również, dlaczego stal jest często opisywana jako stal tracąca wytrzymałość stopniowo, a nie zawodząca całkowicie na raz. W temperaturach od około 200°C do 300°C większość stali węglowych zachowuje prawie całą swoją wytrzymałość w temperaturze pokojowej. Od tego momentu krzywa wytrzymałości zakrzywia się w dół w coraz szybszym tempie, więc różnica między 500°C a 600°C ma znacznie większe znaczenie dla obliczeń konstrukcyjnych niż ta sama stustopniowa szczelina w pobliżu temperatury pokojowej.

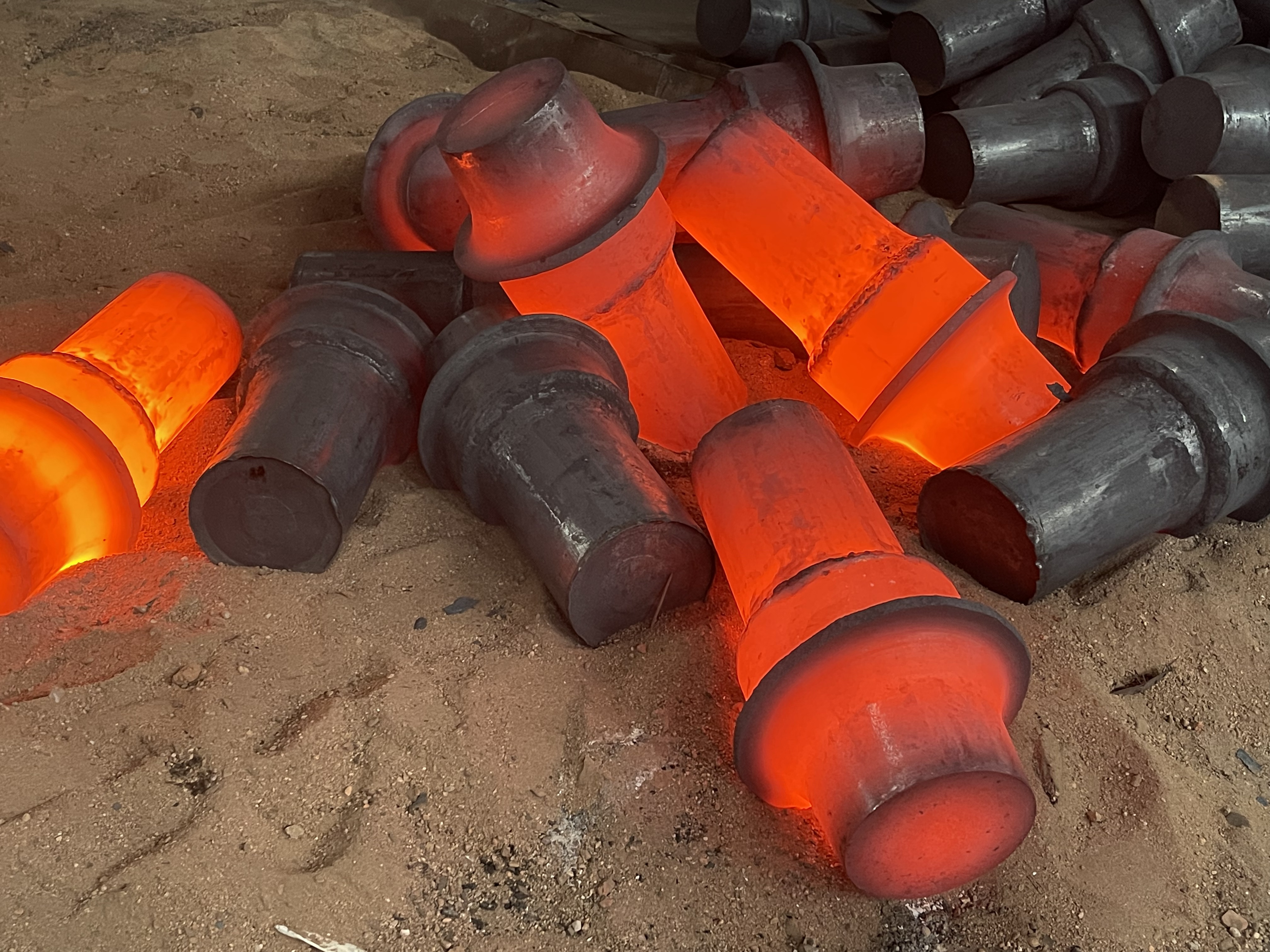

Temperatura topnienia stali w kuciu i produkcji
Temperatura topnienia nie jest liczbą, która ma największe znaczenie w kuźni. Ważne jest okno temperatury kucia , pasmo, które wygodnie mieści się poniżej zakresu topnienia, dzięki czemu metal jest wystarczająco gorący, aby można go było przekształcić przez młotkowanie lub prasowanie, ale nigdy nie zbliża się do upłynnienia.
Ogrzewanie kęsa
Półfabrykat stalowy jest podgrzewany w piecu do zakresu pracy na gorąco, powszechnie podawanego w okolicach 1100°C do 1250°C (około 2000°F do 2300°F) dla wielu gatunków węgla i stopów, znacznie poniżej zakresu topnienia przedstawionego wcześniej w tym artykule.
Moczenie w celu uzyskania jednolitej temperatury
Obrabiany przedmiot utrzymuje się w temperaturze wystarczająco długo, aby ciepło mogło równomiernie przeniknąć przez jego przekrój, co pozwala uniknąć sytuacji, w której powierzchnia nadaje się do obróbki, ale rdzeń jest nadal stosunkowo zimny i odporny na odkształcenia.
Kucie stali pod presją
Młoty, prasy lub urządzenia walcownicze przekształcają zmiękczoną, ale wciąż solidną stal w pożądaną formę. Utrzymywanie temperatury poniżej temperatury topnienia pozwala zachować nienaruszoną strukturę ziaren i jest jednym z powodów, dla których części kute są cenione za wytrzymałość w porównaniu z ich odpowiednikami odlewanymi.
Kontrolowane chłodzenie
Po ukształtowaniu część jest chłodzona w kontrolowany sposób, czasami z późniejszą obróbką cieplną, aby zachować właściwości mechaniczne, które miał osiągnąć proces kucia.
Zrozumienie różnicy między temperaturą kucia a temperaturą topnienia wyjaśnia wiele, dlaczego sprzęt do kucia jest projektowany w taki, a nie inny sposób. Istnieją kontrole pieca, pirometry i procedury czasu wygrzewania, aby bezpiecznie utrzymać przedmiot w oknie kucia. Przekraczając to okno i dryfując w kierunku zakresu topnienia, ryzyko spalenia stali, gruboziarnistej struktury i pękania podczas kształtowania gwałtownie wzrasta. Jest to jeden z powodów, dla których doświadczeni warsztaty traktują dane dotyczące temperatury topnienia nie jako cel operacyjny, ale jako twardy pułap, od którego należy trzymać się z daleka podczas wszelkich procesów obróbki cieplnej.
Kucie na gorąco vs kucie na zimno
Większość kucia stali odbywa się na gorąco, w opisanym powyżej przedziale temperatur, ponieważ nagrzana stal odkształca się ze znacznie mniejszą siłą niż stal w temperaturze pokojowej i rekrystalizuje w trakcie pracy, unikając gromadzenia się naprężeń wewnętrznych. Kucie na zimno natomiast umożliwia kształtowanie stali w temperaturze pokojowej lub zbliżonej do niej, w oparciu o ciągliwość metalu, a nie ciepło. Kucie na zimno nie jest bezpośrednio powiązane z dyskusją o temperaturze topnienia, ale warto o tym wspomnieć, ponieważ wybór między kuciem na gorąco a kuciem na zimno sam w sobie jest częściowo podyktowany tym, jak zmieniają się właściwości danego gatunku stali w miarę zbliżania się lub pozostawania poza granicami termicznymi.
Typowe wady związane z przegrzaniem podczas kucia
Kiedy operator pieca pozwala, aby wsad pełzał zbyt blisko zakresu topnienia, zwykle pojawia się kilka przewidywalnych defektów. Wzrost ziarna wytwarza grubą strukturę wewnętrzną, która zmniejsza wytrzymałość. Początkowe topienie na granicach ziaren, czasami nazywane spalaniem, może trwale uszkodzić materiał, nawet jeśli większość elementu nigdy nie upłynnia się w widoczny sposób. Tworzenie się kamienia przyspiesza wraz ze wzrostem temperatury, marnując materiał i komplikując dalsze wykończenie. Wczesne rozpoznanie tych oznak jest jednym z powodów, dla których kontrola i monitorowanie temperatury pieca pozostają głównym przedmiotem zainteresowania w operacjach kucia.
Temperatura topnienia podczas spawania i cięcia w porównaniu z kuciem
Spawanie i cięcie termiczne znajdują się na przeciwległym krańcu spektrum temperatur niż kucie. Tam, gdzie kucie celowo omija zakres topnienia, spawanie polega na dotarciu do niego, przynajmniej lokalnie, w celu stopienia ze sobą dwóch kawałków stali.
Podczas spawania łukowego bezpośrednie jeziorko spawalnicze zazwyczaj znacznie przekracza temperaturę topnienia stali podstawowej w masie, ponieważ sam łuk pali się w temperaturze kilku tysięcy stopni, a miejscowe przegrzanie pomaga zapewnić pełne stopienie metalu rodzimego i materiału dodatkowego. Jest to wąskie, wysoce zlokalizowane zdarzenie, w przeciwieństwie do topienia w piecu, podczas którego cały wsad zostaje podgrzany do temperatury. Otaczający metal nieszlachetny w niewielkiej odległości od jeziorka spawalniczego może nadal mieć temperaturę bliską temperaturze pokojowej, dlatego spawanie wprowadza duże gradienty termiczne i dlatego kontrolowanie dopływu ciepła i szybkości chłodzenia ma tak kluczowe znaczenie dla jakości spoiny.
Procesy cięcia termicznego, takie jak cięcie tlenowo-paliwowe i cięcie plazmowe, działają podobnie, powodując wąskie nacięcie stali powyżej jej temperatury topnienia, dzięki czemu może zostać wyrzucona w postaci stopionego żużla, podczas gdy otaczająca płyta pozostaje w dużej mierze nienaruszona strukturalnie, poza wąską strefą wpływu ciepła.
Porównanie temperatury topnienia stali z innymi metalami
Umieszczenie stali obok innych powszechnych metali przemysłowych pomaga umiejscowić jej zachowanie w kontekście topnienia, szczególnie dla każdego, kto wybiera pomiędzy materiałami do zastosowań wysokotemperaturowych.
| Metal | Temperatura topnienia (°C) | Temperatura topnienia (°F) |
|---|---|---|
| Ołów | ≈ 327 | ≈ 621 |
| Cynk | ≈ 420 | ≈ 788 |
| Aluminium | ≈ 660 | ≈ 1221 |
| Miedź | ≈ 1085 | ≈ 1985 |
| Czyste żelazo | ≈ 1538 | ≈ 2800 |
| Stal (zakres ogólny) | 1370 – 1540 | 2500 – 2800 |
| Tytan | ≈ 1668 | ≈ 3034 |
| Wolfram | ≈ 3422 | ≈ 6192 |
Stal wypada lepiej niż aluminium i miedź, co wyjaśnia, dlaczego aluminium i miedź wymagają znacznie mniej energii do topienia w piecu i są powszechnie stosowane tam, gdzie korzystne są niższe temperatury przetwarzania. Tytan topi się w zauważalnie wyższej temperaturze niż większość gatunków stali, a wolfram stanowi osobną kategorię, dlatego też wolfram wybiera się na włókna i komponenty, które muszą wytrzymać ekstremalne, długotrwałe ciepło, które spowodowałoby całkowite upłynnienie stali.
Co ciekawe, temperatura topnienia stali jest bliska, a w przypadku większości stopów nieco niższa od temperatury czystego żelaza. Jest to zgodne z ogólną zasadą metalurgiczną, zgodnie z którą dodanie pierwiastka stopowego prawie zawsze obniża jego temperaturę topnienia w porównaniu z czystym metalem nieszlachetnym, co dotyczy większości popularnych systemów stopowych, nie tylko stali.
Powszechne błędne przekonania na temat temperatury topnienia stali
Stal ma dokładnie jedną temperaturę topnienia, taką samą jak woda zamarza w temperaturze dokładnie zera stopni Celsjusza.
RzeczywistośćStal jest stopem, więc topi się w zakresie określonym przez temperatury solidusu i likwidusu, które zmieniają się w zależności od składu, a nie trzymają się jednej stałej liczby.
Konstrukcja stalowa staje się niebezpieczna dopiero wtedy, gdy zaczyna się topić.
RzeczywistośćStal konstrukcyjna traci dużą część swojej nośności w temperaturach od 500°C do 600°C, czyli o setki stopni poniżej zakresu topnienia, więc ryzyko awarii wzrasta na długo przed tym, zanim metal osiągnie stan ciekły.
Stal nierdzewna zawsze ma wyższą temperaturę topnienia niż zwykła stal węglowa, ponieważ jest materiałem najwyższej jakości.
RzeczywistośćTe dwa zakresy w znacznym stopniu pokrywają się i w zależności od dokładnie porównywanych gatunków, niektóre stale węglowe mogą mieć wyższą temperaturę topnienia niż niektóre gatunki stali nierdzewnej.
Kucie wymaga podgrzania stali w pobliżu jej temperatury topnienia, aby była wystarczająco miękka i nadawała się do kształtowania.
RzeczywistośćKucie celowo odbywa się znacznie poniżej zakresu topnienia, zwykle od 100°C do 300°C niższego, ponieważ praca zbyt blisko upłynnienia uszkadza strukturę ziaren i zwiększa ryzyko pękania.
Często zadawane pytania
W jakiej temperaturze topi się stal w stopniach Celsjusza?
Większość dostępnych na rynku gatunków stali topi się w temperaturze pomiędzy 1370°C a 1540°C, przy czym dokładna wartość zależy od zawartości węgla i obecności innych pierwiastków stopowych, takich jak chrom, nikiel lub mangan.
W jakiej temperaturze topi się stal w stopniach Fahrenheita?
W stopniach Fahrenheita ten sam zakres przekłada się na mniej więcej 2500°F do 2800°F, przy czym ponownie zmienia się nieco w zależności od konkretnego gatunku i jego zawartości stopu.
Czy temperatura topnienia stali nierdzewnej różni się od temperatury stali węglowej?
Obydwa zakresy w znacznym stopniu pokrywają się. Stal nierdzewna zwykle mieści się w przedziale od 1375°C do 1530°C, podczas gdy stal węglowa zwykle mieści się w zakresie od 1410°C do 1530°C, więc różnica między konkretną stalą nierdzewną a określonym gatunkiem węgla jest zwykle mniejsza, niż się spodziewamy.
Dlaczego stal konstrukcyjna ulega uszkodzeniu w pożarach na długo przed stopieniem?
Nośność gwałtownie spada, gdy stal osiąga temperaturę od około 500°C do 600°C, czyli temperaturę znacznie poniżej zakresu topnienia. W tym momencie stal jest nadal solidna, ale straciła zbyt dużo wytrzymałości, aby utrzymać zaprojektowane obciążenie.
Jaka jest różnica między temperaturą topnienia a temperaturą kucia?
Temperatura topnienia to moment, w którym stal staje się całkowicie płynna. Temperatura kucia to niższe okno robocze, zwykle od około 1100°C do 1250°C dla wielu gatunków, wybrane specjalnie tak, aby nie przekraczać zakresu topnienia, a jednocześnie zapewniać metal wystarczająco miękki, aby można było go zmienić.
Czy dodatek węgla podnosi czy obniża temperaturę topnienia stali?
Dodatek węgla obniża temperaturę topnienia. Wyższa zawartość węgla obniża zakres topnienia, co jest jednym z powodów, dla których wysokowęglowe stale narzędziowe topią się zazwyczaj w nieco niższych temperaturach niż bardzo niskowęglowa stal miękka.
Dlaczego temperatura topnienia stali jest podawana w postaci zakresu, a nie jednej liczby?
Stal jest stopem, a nie czystym pierwiastkiem, więc nie ma jednej stałej temperatury topnienia, tak jak czyste żelazo. Dokładne temperatury solidusu i likwidusu zmieniają się w zależności od specyficznej mieszanki węgla i pierwiastków stopowych w każdym gatunku.
Jak gorące jest jeziorko spawalnicze w porównaniu z temperaturą topnienia stali?
Typowe jeziorko spawalnicze przebiega znacznie powyżej zakresu topnienia stali podstawowej, często około 1600°C lub więcej w bezpośredniej strefie łuku, ponieważ proces wymaga wystarczającego przegrzania, aby zapewnić pełne stopienie metalu podstawowego i wypełniacza.
Czy temperatura topnienia stali zmienia się pod wpływem ciśnienia lub wysokości?
Temperatura topnienia zmienia się nieznacznie pod wpływem ciśnienia, w ścisłym sensie termodynamicznym, ale efekt jest na tyle mały w normalnych warunkach atmosferycznych, że nie jest praktycznym czynnikiem w codziennych operacjach w piecu, kuciu lub spawaniu.
