Z czego wykonany jest stop stali? Przewodnik po składzie i kuciu

Odpowiedź bezpośrednia

Stop stali składa się zasadniczo z żelaza i węgla, ale tym, co przekształca zwykłą stal w wysokowydajną stal stopową, jest celowe dodanie jednego lub większej liczby pierwiastków stopowych — takich jak chrom, nikiel, molibden, mangan, wanad lub wolfram — z których każdy zapewnia określone właściwości mechaniczne lub chemiczne. Odkuwki ze stali stopowej , wytwarzane przez kształtowanie tego wzbogaconego materiału pod wpływem dużych sił ściskających, stanowią jedną z najbardziej niezawodnych strukturalnie form obróbki metali w produkcji przemysłowej.

Podstawowym składem stali jest żelazo (Fe), zwykle połączone z węglem (C) na poziomach od 0,05% do 2,0% wagowych . Następnie wprowadza się pierwiastki stopowe w kontrolowanych proporcjach w celu modyfikacji twardości, wytrzymałości na rozciąganie, odporności na korozję, wytrzymałości lub odporności na ciepło, w zależności od zastosowania. Ta przemyślana inżynieria składu odróżnia stal stopową od zwykłej stali węglowej – i to właśnie ją tworzy Odkuwki ze stali stopowej tak cenione w wymagających branżach, takich jak ropa i gaz, przemysł lotniczy, motoryzacyjny i ciężki sprzęt maszynowy.

Podstawowe elementy tworzące stal stopową

Zrozumienie, z czego wykonana jest stal stopowa, wymaga spojrzenia na jej podstawowe elementy składowe. Każdy element ma swój cel – żaden nie jest dodawany bez wyrachowanego powodu.

Żelazo (Fe)

Podstawowy metal nieszlachetny. Żelazo stanowi szkielet strukturalny. Czyste żelazo jest stosunkowo miękkie i plastyczne, dlatego dodawany jest węgiel i inne pierwiastki stopowe, aby zwiększyć jego właściwości mechaniczne. Żelazo zazwyczaj stanowi 97% lub więcej całkowitego składu większości gatunków stali stopowych.

Węgiel (C)

Najbardziej krytyczny pierwiastek stopowy. Zawartość węgla bezpośrednio wpływa na twardość i wytrzymałość na rozciąganie. Stale niskostopowe zawierają węgiel w zakresie 0,15% do 0,50% . Wyższa zawartość węgla zwiększa twardość, ale zmniejsza spawalność i wytrzymałość, co wymaga starannej równowagi w zastosowaniach kucia.

Chrom (Cr)

Dodano w ilościach od 0,5% do 18% chrom radykalnie poprawia odporność na korozję i twardość. Na poziomie powyżej 10,5% stal staje się nierdzewna. W odkuwkach ze stali stopowej do zastosowań wysokotemperaturowych chrom stabilizuje również węgliki w podwyższonych temperaturach, zapobiegając mięknięciu pod wpływem ciepła.

Nikiel (Ni)

Nikiel poprawia wytrzymałość, szczególnie w niskich temperaturach i zwiększa odporność na korozję. Jest powszechnie stosowany w ilościach 1% do 5% w konstrukcyjnych stalach stopowych. W połączeniu z chromem nikiel tworzy jedne z najbardziej odpornych na uderzenia stali stopowych dostępnych na odkuwki zbiorników ciśnieniowych i elementy turbin.

Pon

Ponlybdenum (Mo)

Jeden z najbardziej cenionych dodatków do wysokowydajnych stali stopowych. Zwykle dodaje się molibden 0,15% do 1,0% . Znacząco zwiększa hartowność, odporność na kruchość odpuszczania i wytrzymałość w wysokiej temperaturze. Odkuwki ze stali stopowej stosowane w przemyśle wiertniczym i petrochemicznym prawie zawsze zawierają molibden.

Mangan (Mn)

Mangan przyczynia się do odtleniania podczas produkcji stali oraz poprawia hartowność i wytrzymałość na rozciąganie. Neutralizuje szkodliwe działanie siarki tworząc siarczek manganu zamiast siarczku żelaza. Poziomy zazwyczaj wahają się od 0,30% do 1,80% w standardowych gatunkach stali stopowych.

Jak klasyfikuje się stal stopową: niskostopowa a wysokostopowa

Nie wszystkie stale stopowe mają taki sam skład i wydajność. Przemysł dzieli je na dwie szerokie kategorie w oparciu o całkowity procent obecnych pierwiastków stopowych. Klasyfikacja ta ma bezpośredni wpływ na parametry kucia, wymagania dotyczące obróbki cieplnej i zastosowania końcowe.

Klasyfikacja stali stopowych według całkowitej zawartości pierwiastków stopowych i typowych zastosowań
Kategoria	Całkowita zawartość stopu	Typowe pierwiastki stopowe	Typowe zastosowania
Stal niskostopowa	Mniej niż 8%	Kr, Mo, Ni, Mn, V	Zbiorniki ciśnieniowe, rurociągi, odkuwki konstrukcyjne, elementy samochodowe
Stal wysokostopowa	8% lub więcej	Kr, Ni, Mo, W, Co	Lotnictwo, turbiny gazowe, obróbka chemiczna, odkuwki wysokotemperaturowe
Stal nierdzewna (podzbiór)	Powyżej minimum 10,5% Cr	Kr, Ni, Mo	Przetwórstwo spożywcze, morskie, medyczne, odkuwki zaworów
Stal narzędziowa (podzbiór)	Zmienne stopy o wysokiej zawartości C	W, Mo, Cr, V	Narzędzia skrawające, matryce, formy, oprzyrządowanie do kucia

W przemyśle kuźniczym, stale niskostopowe stanowią większość odkuwek stali stopowych produkowanych na całym świecie , przede wszystkim dlatego, że zapewniają doskonałą równowagę właściwości mechanicznych i opłacalności. Gatunki wysokostopowe są zarezerwowane dla ekstremalnych warunków pracy, gdzie wymagania dotyczące wydajności uzasadniają zwiększone koszty materiałów.

Jak wytwarzana jest stal stopowa: od surowej rudy do gotowej kompozycji

Produkcja stali stopowej to wieloetapowy proces metalurgiczny wymagający precyzyjnej kontroli na każdym etapie. Zrozumienie tego procesu wyjaśnia, dlaczego spójność składu ma tak duże znaczenie w odkuwkach ze stali stopowej — nawet niewielkie odchylenia w składzie chemicznym mogą znacząco wpłynąć na końcowe właściwości odkuwki.

Wytop rudy żelaza i pierwotna produkcja stali

Proces rozpoczyna się w wielkim piecu, w którym ruda żelaza, koks i wapień są łączone w przekraczających je temperaturach 1500°C . W ten sposób powstaje surówka – wysokowęglowa i zanieczyszczona forma żelaza. Surówka jest następnie rafinowana w zasadowym piecu tlenowym (BOF) lub elektrycznym piecu łukowym (EAF) w celu zmniejszenia zawartości węgla i usunięcia niepożądanych zanieczyszczeń, takich jak siarka i fosfor, w wyniku czego powstaje surowa stal.

Dodatek metalurgii wtórnej i pierwiastków stopowych

Pierwiastki stopowe dodaje się podczas metalurgii wtórnej, często w piecu kadziowym. Żelazostopy (żelazo-chrom, żelazomolibden, żelazo-wanad itp.) wprowadza się w precyzyjnych ilościach, aby osiągnąć docelowy skład chemiczny. Odgazowanie próżniowe można zastosować w celu zminimalizowania poziomu wodoru i tlenu – szczególnie krytycznego w przypadku odkuwek ze stali stopowej, które będą poddawane dużym naprężeniom. Przed odlaniem całą kadź miesza się i pobiera próbki wielokrotnie w celu potwierdzenia jednorodności chemicznej.

Odlewanie ciągłe lub odlewanie wlewków

Ciekłą stal stopową krzepnie się w kęsy, nalewki, płyty lub wlewki, w zależności od dalszego procesu kucia. W przypadku dużych odkuwek ze stali stopowej — takich jak odkuwki pierścieniowe, wały lub korpusy zbiorników ciśnieniowych — odlewanie wlewków jest często preferowane. Wlewki mogą ważyć od kilkuset kilogramów do ponad 300 ton metrycznych . Szybkość krzepnięcia i geometria wlewka wpływają na wewnętrzną wytrzymałość materiału, dlatego projektowanie wlewków jest częścią procesu inżynierii jakości.

Homogenizacja i kondycjonowanie

Odlewane wlewki lub kęsy są moczone w piecach homogenizacyjnych w temperaturach typowo pomiędzy 1100°C i 1250°C przez dłuższy czas (do 48 godzin w przypadku dużych wlewków) w celu wyeliminowania segregacji – nierównomiernego rozkładu pierwiastków stopowych powstającego podczas krzepnięcia. Ten krok nie podlega negocjacjom w przypadku odkuwek ze stali stopowej premium, gdzie wymagane są jednolite właściwości w całym przekroju.

Co sprawia, że odkuwki ze stali stopowej różnią się od odlewów lub prętów

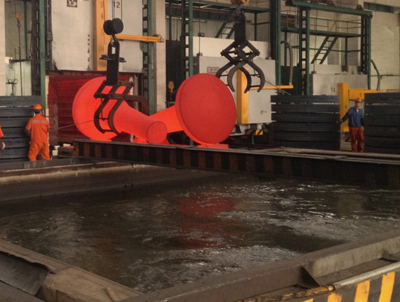

Po wyprodukowaniu stali stopowej w postaci wlewków lub kęsów materiał poddawany jest kuciu – procesowi termomechanicznemu, który zasadniczo zmienia wewnętrzną strukturę stali i podnosi jej właściwości mechaniczne znacznie wykraczające poza to, co może osiągnąć odlewanie lub obróbka skrawaniem z prętów.

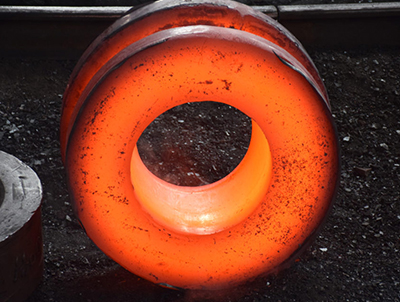

Podczas procesu kucia stal stopową nagrzewa się do zakresu temperatur kucia – zazwyczaj pomiędzy 1050°C i 1250°C — a następnie kształtowane pod wpływem siły ściskającej przy użyciu pras hydraulicznych, młotów lub urządzeń do walcowania pierścieni. Ten proces deformacji pozwala osiągnąć kilka kluczowych wyników:

Porowatość wewnętrzna i wgłębienia skurczowe powstałe w odlewie są zamykane i konsolidowane, tworząc w pełni gęsty, zdrowy materiał.
Struktura ziaren jest udoskonalana i wyrównana wzdłuż kształtu części, tworząc kierunkową strukturę włókien, która poprawia wytrzymałość w kierunku naprężenia pierwotnego.
Wtrącenia i pasma segregacji są rozbijane i redystrybuowane, co zmniejsza ich negatywny wpływ na trwałość zmęczeniową.
Praca termomechaniczna wprowadza kontrolowaną gęstość dyslokacji w sieci krystalicznej, co przyczynia się do wyższej granicy plastyczności.

Rezultatem jest to Odkuwki ze stali stopowej typically exhibit 20% to 40% higher fatigue strength w porównaniu z równoważnymi odlewami ze stali stopowej o tym samym składzie. Z tego powodu elementy krytyczne dla bezpieczeństwa — tarcze turbin, podwozie, kołnierze dociskowe, pierścienie wiertnicze — są prawie zawsze określane jako odkuwki, a nie odlewy.

Typowe gatunki stali stopowej stosowane w odkuwkach i ich zawartość

Światowy przemysł stalowy ujednolicił setki gatunków stali stopowych, każdy o zdefiniowanym zakresie składu, zoptymalizowanym pod kątem określonych właściwości użytkowych. Następujące gatunki należą do najczęściej stosowanych w odkuwkach ze stali stopowej:

4140

AISI 4140 — stal chromowo-molibdenowa

Skład: 0,38–0,43% C, 0,80–1,10% Cr, 0,15–0,25% Mo, 0,75–1,00% Mn . Jedna z najpowszechniej stosowanych stali stopowych na świecie. Zapewnia doskonałą hartowność, odporność na zmęczenie i wytrzymałość. Powszechnie kuty na wały, koła zębate, osie, korbowody i przeguby narzędzi dla sektora naftowego i gazowego. Osiąga się wytrzymałość na rozciąganie po obróbce cieplnej 950–1100 MPa w zależności od grubości przekroju i temperatury odpuszczania.

4340

AISI 4340 — Stal niklowo-chromowo-molibdenowa

Skład: 0,38–0,43% C, 0,70–0,90% Cr, 0,20–0,30% Mo, 1,65–2,00% Ni . Znana jako stal stopowa o jakości lotniczej, 4340 zapewnia wyjątkową wytrzymałość i wytrzymałość nawet przy dużych przekrojach. Odkuwki ze stali stopowej wykonane z 4340 są stosowane w podwoziach samolotów, wałach korbowych i elementach konstrukcyjnych klasy pancernej. Wytrzymałość na rozciąganie może przekroczyć 1400 MPa po odpowiedniej obróbce cieplnej.

F22

ASTM A182 F22 — Stop chromowo-molibdenowy (2,25Cr-1Mo)

Stop przeznaczony do pracy w wysokich temperaturach, zawierający 2,00–2,50% Cr i 0,87–1,13% Mo . Szeroko stosowany do odkuwek zbiorników ciśnieniowych i rurociągów w środowiskach petrochemicznych i rafineryjnych. Gatunek ten zachowuje wytrzymałość i jest odporny na atak wodoru w temperaturach do 550°C , co czyni go niezbędnym w kołnierzach urządzeń do uzdatniania wody, korpusach zaworów i dyszach reaktorów.

P91

Gatunek P91 — modyfikowana stal 9Cr-1Mo

Skład: 8,00–9,50% Cr, 0,85–1,05% Mo, 0,18–0,25% V, 0,06–0,10% Nb . Opracowany specjalnie do obsługi pary pod wysokim ciśnieniem i w wysokiej temperaturze w energetyce. Odkuwki ze stali stopowej P91 są stosowane w głównych rurociągach parowych, kolektorach i korpusach zaworów pracujących w temperaturach do 620°C . Dodatek wanadu i niobu tworzy drobne wydzielenia węglika, które są odporne na odkształcenia w wyniku pełzania przez dziesięciolecia użytkowania.

Obróbka cieplna odkuwek ze stali stopowej: odblokowanie prawdziwych właściwości

Skład stali stopowej określa jej potencjał, ale obróbka cieplna odblokowuje i dostosowuje ten potencjał do konkretnego zastosowania. Odkuwki ze stali stopowej prawie zawsze poddawane są co najmniej jednej operacji obróbki cieplnej po kuciu, a wiele z nich poddawanych jest wielu kolejnym obróbkom.

Normalizowanie

Odkuwka jest podgrzewana do temperatury w przybliżeniu 50°C do 70°C powyżej górnej temperatury krytycznej (Ac3) a następnie chłodzony powietrzem. Normalizowanie udoskonala strukturę ziaren naruszoną podczas kucia i łagodzi naprężenia własne. W przypadku stali stopowych temperatury normalizacyjne zwykle mieszczą się w przedziale od 860°C i 950°C . Obróbka ta jest często pierwszym krokiem przed hartowaniem i odpuszczaniem.

Hartowanie i odpuszczanie (Q&T)

Hartowanie polega na nagrzaniu odkuwki do temperatury austenityzacji (zazwyczaj 830°C do 900°C dla większości stali stopowych Cr-Mo) i szybkiego chłodzenia w wodzie, oleju lub polimerowym ośrodku chłodzącym. W ten sposób powstaje mikrostruktura martenzytyczna o bardzo wysokiej twardości – często wyższej 50 HRC — ale także dużą kruchość. Odpuszczanie następnie podgrzewa odkuwkę martenzytyczną do niższej temperatury, zwykle pomiędzy 540°C i 700°C , aby zmniejszyć kruchość, zachowując większość poprawy wytrzymałości. Ostateczne właściwości mechaniczne można w dużym stopniu kontrolować poprzez wybór temperatury odpuszczania.

Wyżarzanie

Stosowane, gdy odkuwka wymaga maksymalnej miękkości do obróbki lub gdy należy całkowicie usunąć naprężenia wewnętrzne. Pełne wyżarzanie obejmuje powolne chłodzenie pieca znad Ac3, w wyniku czego powstaje mikrostruktura głównie ferrytyczno-perlityczna. W przypadku niektórych złożonych odkuwek ze stali stopowej o skomplikowanych wymaganiach dotyczących obróbki, wyżarzanie znacznie zmniejsza zużycie narzędzi i czas cykli obróbki — czasami skracając czas obróbki o 30% do 50% w porównaniu do kucia w stanie po hartowaniu.

Obróbka cieplna po spawaniu (PWHT)

Wiele odkuwek ze stali stopowej jest wbudowanych w zespoły spawane. Po spawaniu strefa wpływu ciepła (HAZ) zawiera utwardzoną, kruchą mikrostrukturę i szczątkowe naprężenia rozciągające, które mogą prowadzić do opóźnionego pękania lub awarii. PWHT w temperaturach zazwyczaj pomiędzy 600°C i 760°C w przypadku stali stopowych Cr-Mo odpuszcza SWC, zmniejsza zawartość wodoru i obniża naprężenia szczątkowe do akceptowalnego poziomu. W przypadku odkuwek zbiorników ciśnieniowych PWHT jest obowiązkowym wymogiem większości przepisów projektowych.

Branże zależne od odkuwek ze stali stopowej i dlaczego skład ma znaczenie

Wybór składu stali stopowej na odkuwki jest zawsze uzależniony od zastosowania. Różne gałęzie przemysłu stawiają bardzo różne wymagania swoim kutym komponentom, a strategia tworzenia stopów musi być dokładnie dopasowana do środowiska usług.

Przemysł naftowy i gazowy

Kołnierze wiertnicze, zawory, wyposażenie głowicy odwiertu i kołnierze rurociągów działają w środowiskach o ekstremalnym ciśnieniu, korozji naprężeniowej wywołanej H2S i płynach korozyjnych. Odkuwki ze stali stopowej w tym sektorze powszechnie stosuje się gatunki AISI 4130, 4140 i F22, z których wszystkie łączą odpowiednią odporność na korozję z wysoką granicą plastyczności niezbędną do wytrzymania ciśnień powyżej 100 MPa w zastosowaniach w studniach głębinowych.

Lotnictwa i Obrony

Elementy podwozia, drążki siłowników i elementy konstrukcyjne wymagają najwyższego stosunku wytrzymałości do masy, jaki można osiągnąć w przypadku stali. AISI 4340 i jego warianty przetapiane łukiem próżniowym (VAR) zapewniają wytrzymałość na rozciąganie do 1800 MPa na poziomach odporności na pękanie zgodnych z konstrukcją odporną na uszkodzenia. Każdy gram masy zaoszczędzony w samolocie ma długoterminową wartość operacyjną, dlatego też skład stopów w odkuwkach stali stopowej dla przemysłu lotniczego jest kontrolowany z zachowaniem znacznie węższych tolerancji niż w przypadku standardowych gatunków komercyjnych.

Wytwarzanie energii

Wirniki turbin parowych, wały generatorów i dysze zbiorników ciśnieniowych w elektrowniach jądrowych i cieplnych pracują nieprzerwanie w wysokiej temperaturze i ciśnieniu przez dziesięciolecia. W odkuwkach stali stopowych w tym sektorze stosuje się gatunki odporne na pełzanie, takie jak P91, P92 i 12Cr-1Mo, w których dodatki wanadu, niobu i wolframu zapewniają stabilność mikrostrukturalną, która zapobiega zmianie wymiarów i utracie wytrzymałości w ciągu 100 000 godzin pracy w temperaturach powyżej 550°C.

Motoryzacja i maszyny ciężkie

Krankshafts, camshafts, connecting rods, axle shafts, and gearbox components represent the largest volume segment of the global Alloy Steel forgings market. Grades like 5140 (Cr steel) and 8620 (Ni-Cr-Mo carburizing steel) dominate here, offering a combination of surface hardness from case hardening and tough core properties from the alloy composition. Annual production of automotive alloy steel forgings exceeds 10 milionów ton na całym świecie , co czyni branżę motoryzacyjną największym segmentem zastosowań końcowych.

Badanie i weryfikacja jakości odkuwek ze stali stopowych

Ponieważ skład stali stopowej bezpośrednio determinuje właściwości końcowej odkuwki, standardową praktyką jest rygorystyczne testowanie na wielu etapach produkcji. Następujące testy są rutynowo przeprowadzane na odkuwkach ze stali stopowej w celu sprawdzenia, czy materiał spełnia wymagania specyfikacji:

Analiza chemiczna

Optyczna spektrometria emisyjna (OES) lub fluorescencja rentgenowska (XRF) służy do weryfikacji składu chemicznego każdego wytopu stali stopowej przed kuciem. Wyniki muszą mieścić się w określonym zakresie składu dla każdego pierwiastka. W przypadku zastosowań krytycznych analizę kadzi uzupełnia się analizą produktu pobraną z gotowej odkuwki.

Testy mechaniczne

Próba rozciągania (zgodnie z ASTM E8 lub ISO 6892) mierzy granicę plastyczności, ostateczną wytrzymałość na rozciąganie, wydłużenie i zmniejszenie powierzchni. Badanie udarności Charpy'ego (zgodnie z ASTM E23) ocenia wytrzymałość w określonych temperaturach. Testy twardości (Brinell, Rockwell lub Vickers) weryfikują reakcję na obróbkę cieplną w całym przekroju odkuwki.

Badania ultradźwiękowe (UT)

Zautomatyzowany lub ręczny UT służy do wykrywania wewnętrznych nieciągłości, takich jak porowatość, pęknięcia lub wtrącenia w korpusie odkuwki. Kryteria akceptacji są określone przez normy takie jak ASTM A388 lub EN 10228-3. W przypadku dużych odkuwek ze stali stopowej stosowanych w zbiornikach ciśnieniowych lub turbinach, UT wykonuje się przy 100% objętości odkuwki .

Badanie cząstek magnetycznych (MT)

MT wykrywa nieciągłości powierzchniowe i przypowierzchniowe w ferrytycznych stalach stopowych. Odkuwka jest namagnesowana, a drobne cząstki ferromagnetyczne wykazują oznaki pęknięć na powierzchni. Test ten jest szczególnie ważny w przypadku odkuwek ze stali stopowej, które zostały poddane obróbce mechanicznej, ponieważ obróbka może ujawnić pęknięcia podpowierzchniowe lub odsłonić szwy, które nie były widoczne w stanie zgrubnie kutym.

Stal stopowa a zwykła stal węglowa w zastosowaniach kucia

Praktyczną kwestią w każdym procesie projektowania odkuwki jest to, czy dodatkowy koszt pierwiastków stopowych jest uzasadniony w porównaniu ze zwykłą stalą węglową. Poniższe porównanie przedstawia perspektywę opartą na danych:

Porównanie kluczowych właściwości zwykłej stali węglowej i popularnych gatunków stali stopowej do kucia
Własność	Zwykła stal węglowa (1045)	Stal stopowa (4140)	Stal stopowa (4340)
Wytrzymałość na rozciąganie (Q&T)	570–700 MPa	950–1100 MPa	1200–1450 MPa
Hartowność	Niskie (płytkie hartowanie)	Średnio-wysoki	Bardzo wysoki
Wytrzymałość w niskiej temperaturze	Biedny	Dobrze	Znakomicie
Odporność na korozję	Biedny	Ponderate	Ponderate
Wytrzymałość w wysokiej temperaturze	Biedny above 300°C	Dobrze to 450°C	Dobrze to 450°C
Względny koszt materiału	Najniższy	1,5–2x zwykły węgiel	2,5–4x zwykły węgiel

W zastosowaniach, w których odkuwka jest mała, lekko obciążona lub łatwa do wymiany, praktycznym wyborem może być zwykła stal węglowa. Jednakże w przypadku każdego komponentu, którego awaria byłaby katastrofalna lub gdzie zmniejszenie rozmiaru przekroju (wagi) jest komercyjnie ważne, Odkuwki ze stali stopowej deliver a cost-performance advantage co szybko rekompensuje wyższą cenę materiału dzięki zmniejszonej masie komponentów, dłuższej żywotności i niższej częstotliwości konserwacji.

Jak wybrać odpowiedni gatunek stali stopowej dla swoich wymagań w zakresie kucia

Wybór odpowiedniego składu stali stopowej do projektu kucia to ustrukturyzowana decyzja inżynierska. Należy systematycznie oceniać następujące czynniki:

Zakres temperatur pracy: W przypadku temperatur otoczenia i umiarkowanych do 400°C wystarczające są standardowe gatunki Cr-Mo, takie jak 4140 lub F11. Dla temperatur powyżej 500°C należy rozważyć zastosowanie modyfikowanych gatunków 9Cr (P91, P92) lub odkuwek ze stali austenitycznej.
Wymagany poziom wytrzymałości: Określ minimalną granicę plastyczności i wytrzymałość na rozciąganie wymaganą w projekcie. W przypadku granicy plastyczności powyżej 900 MPa należy wybierać gatunki zawierające nikiel (4340, 300M) lub stale stopowe o ultrawysokiej wytrzymałości.
Grubość przekroju i hartowność: Odkuwki o większych przekrojach wymagają wyższej hartowności, aby osiągnąć hartowanie na wskroś. Zwykłe stale stopowe, takie jak 4140, można całkowicie zahartować w przekrojach o grubości do ok Średnica 75 mm ; w przypadku większych przekrojów potrzebne są gatunki o wyższej zawartości niklu lub warianty przetapiane próżniowo.
Środowisko korozyjne: Jeżeli odkuwka będzie narażona na działanie H2S, chlorków lub środowiska kwaśnego, należy rozważyć zastosowanie odpornych na korozję stali stopowych o wyższej zawartości chromu lub stali nierdzewnej, nawet jeśli podstawowe wymagania mechaniczne mogłyby zostać spełnione przez prostszy stop.
Wymagania dotyczące spawalności: Wyższa zawartość węgla i stopów ogólnie zmniejsza spawalność. Jeśli odkuwka ze stali stopowej będzie spawana w trakcie eksploatacji, wartość równoważnika węgla (CE) poniżej 0.45 jest zwykle ukierunkowany na uniknięcie pęknięć wywołanych wodorem w SWC bez obowiązkowego podgrzewania wstępnego.
Udarność w niskich temperaturach: W przypadku zastosowań morskich, arktycznych lub kriogenicznych należy określić energię uderzenia Charpy'ego w minimalnej temperaturze projektowej. Dodatki niklu są najskuteczniejszym sposobem utrzymania wytrzymałości odkuwek ze stali stopowej w temperaturach ujemnych.

Pojawiające się trendy w składzie stali stopowej i technologii kucia

Dziedzina rozwoju stali stopowej nie jest statyczna. Wysiłki badawcze i rozwój przemysłu w dalszym ciągu przesuwają granice możliwości, jakie mogą osiągnąć kompozycje stali stopowej, co ma istotne konsekwencje dla odkuwek ze stali stopowej nowej generacji.

Zaawansowane stale niskostopowe o wysokiej wytrzymałości (AHSLA).

Gatunki te osiągają wyższą wytrzymałość na rozciąganie 1000 MPa o całkowitej zawartości stopu poniżej 3%, głównie poprzez dodatki mikrostopowe niobu (0,02–0,06%), tytanu (0,01–0,04%) i wanadu (0,05–0,15%). Mechanizm opiera się na utwardzaniu wydzieleniowym z drobnych cząstek węglika i azotku, które powstają podczas kontrolowanego chłodzenia po kuciu. Rezultatem jest gatunek, który łączy w sobie wytrzymałość tradycyjnej stali wysokostopowej ze znacznie lepszą spawalnością i niższym kosztem surowca.

Termomechaniczne kontrolowane przetwarzanie (TMCP) odkuwek

TMCP integruje odkształcanie kuźnicze z kontrolowanym chłodzeniem w jednej skoordynowanej sekwencji, zastępując konwencjonalne cykle ponownego nagrzewania i hartowania. W przypadku stali stopowych TMCP może osiągnąć poniższe rozmiary ziaren 10 mikrometrów — znacznie drobniejszy niż konwencjonalnie kuty i obrabiany cieplnie materiał. Drobniejsze ziarna jednocześnie poprawiają wytrzymałość, wytrzymałość i odporność na zmęczenie bez zwiększania zawartości stopu, zmniejszając zużycie energii podczas obróbki cieplnej nawet o 25% w niektórych operacjach kucia.

Produkcja przyrostowa jako uzupełnienie odkuwek

Chociaż produkcja przyrostowa (AM) nie jest w stanie odtworzyć struktury włókien i gęstości odkuwek ze stali stopowej, jest coraz częściej stosowana w przypadku preform o kształcie zbliżonym do netto, które są następnie kute. To hybrydowe podejście zmniejsza ilość odpadów materiałowych Wskaźnik zakupu do lotu na poziomie 60–70%. typowe dla konwencjonalnego kucia do poniżej 30% w przypadku skomplikowanych kształtów, przy jednoczesnym zachowaniu zalet integralności strukturalnej procesu kucia. Proszki stali stopowej dla AM to rosnący segment specjalistyczny, którego skład ściśle odzwierciedla ustalone gatunki stopów do obróbki plastycznej.

Obliczeniowy projekt stopu

Narzędzia termodynamiki obliczeniowej oparte na projekcie CALPHAD umożliwiają teraz metalurgom projektowanie nowych składów stali stopowej poprzez przewidywanie diagramów fazowych, temperatur przemiany i ewolucji mikrostruktury przed stopieniem jednego kilograma stali. Takie podejście radykalnie przyspiesza cykl rozwoju nowych gatunków stali stopowej do kucia – skracając czas od koncepcji do kwalifikowanej klasy produkcyjnej w porównaniu z tradycyjnym 10–15 lat w niektórych programach do zaledwie 3–5 lat.

Język

+86-13915203580

Prześlij informację zwrotną
